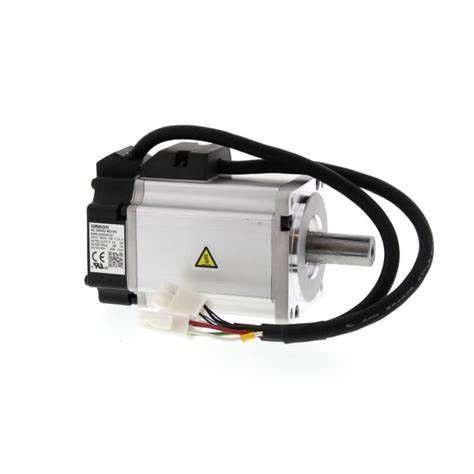

OMRON R88G-HPG20A05750B 400 de driefasenvoeding van VAC voor de 400 VAC-inputmodellen
Productinformatie van R88G-HPG20A05750B:
- Fabrikant: Omron
- Product Nr. : R88G-HPG20A05750B
- 12 maand Noordelijke Industriële Waarborg
Nota:
1. De bovengenoemde punten wijzen op het individuele evaluatie testen. De resultaten kunnen in de samenstellingsomstandigheden verschillen.
2. Maak alle verbindingen aan de Servoaandrijving los alvorens een meggertest (de meting van de isolatieweerstand) te proberen
op een Servoaandrijving.
Kan het doen niet dit in de Servoaandrijvingsmislukking resulteren.
Voer geen diëlektrische sterktetest aangaande de Servoaandrijving uit. De interne elementen kunnen worden beschadigd.
Het detail van Machinesrichtlijn is als volgt:
De STO-functie via de signalen van de veiligheidsinput: EN iso13849-1 (Cat3 PLe), EN61508, EN62061, en61800-5-2 (SIL3)
De veiligheidsfunctie via EtherCAT-mededelingen: ENGELSE ISO 13849-1 (STO/SS1/SBC: Cat.3 PLe, SS2/SLS/SDI/SOS/SLP: Cat.3 PLe), EN61508, EN62061, en61800-5-2
Meer informatie:
| Model (R88M-) |
G05030H |
G10030H |
G20030H |
G40030H |
G75030H |
| Punt |
Eenheid |
G05030T |
G10030T |
G20030T |
G40030T |
G75030T |
| Nominaal vermogen t * 1 |
W |
50 |
100 |
200 |
400 |
750 |
| Geschatte torsie * 1 |
N·m |
0,16 |
0,32 |
0,64 |
1.3 |
2.4 |
| Geschatte omwentelingssnelheid |
r/min |
3000 |
| Max. kortstondige omwentelingssnelheid |
r/min |
5000 |
4500 |
| Max. kortstondige torsie * 1 |
N·m |
0,45 |
0,90 |
1.78 |
3.67 |
7.05 |
| Geschatte stroom * 1 |
A (rms) |
1.1 |
1.1 |
1.6 |
2.6 |
4 |
| Max. kortstondige stroom * 1 |
A (rms) |
3.4 |
3.4 |
4.9 |
7.9 |
12.1 |
| Rotorinertie |
kg·m2
(GD2/4) |
2.5 × 10-6 |
5.1 × 10-6 |
1.4 × 10-5 |
2.6 × 10-5 |
8.7 × 10-5 |
| Toepasselijke ladingsinertie |
- |
30 keer de rotorinertie max. *2 |
20 keer
rotorinertie
max. *2 |
| Torsieconstante * 1 |
N·m/A |
0,14 |
0,19 |
0,41 |
0,51 |
0,64 |
| Machtstarief * 1 |
kW/s |
10.4 |
20.1 |
30.3 |
62.5 |
66 |
| Mechanische tijdsconstante |
Mej. |
1.56 |
1.1 |
0,71 |
0,52 |
0,45 |
| Elektrotijdsconstante |
Mej. |
0,7 |
0,79 |
2.6 |
3 |
4.6 |
| Toelaatbare radiale lading *3 |
N |
68 |
68 |
245 |
245 |
392 |
| Toelaatbare duwlading *3 |
N |
58 |
58 |
98 |
98 |
147 |
| Gewicht |
Zonder rem |
kg |
Ong. 0,3 |
Ong. 0,5 |
Ong. 0,8 |
Ong. 1,2 |
Ong. 2,3 |
| Met rem |
kg |
Ong. 0,5 |
Ong. 0,7 |
Ong. 1,3 |
Ong. 1,7 |
Ong. 3,1 |
| De afmetingen van het stralingsschild (materiaal) |
100 × 80 × t10 (AI) |
130 × 120 × t12 (AI) |
170 × 160 ×
t12 (AI) |
| Toepasselijke Servoaandrijving (R88D-) |
GT01H |
GT01H |
GT02H |
GT04H |
GT08H |
Rem
specifi-
kationen |
Reminertie |
kg·m2
(GD2/4) |
2 × 10-7 |
2 × 10-7 |
1.8 × 10-6 |
1.8 × 10-6 |
7.5 × 10-6 |
| Opwindingsvoltage *4 |
V |
24 VDC ± 5% |
Machtsconsumptie
(bij 20 °C) |
W |
7 |
7 |
9 |
9 |
10 |
Huidige consumptie
(bij 20 °C) |
A |
0,3 |
0,3 |
0,36 |
0,36 |
0,42 |
| Statische wrijvingtorsie |
N·m |
0,29 min. |
0,29 min. |
1.27 min. |
1.27 min. |
2.45 min. |
| Aantrekkelijkheidstijd *5 |
Mej. |
max. 35. |
max. 35. |
max. 50. |
max. 50. |
max. 70. |
| Versietijd *5 |
Mej. |
max. 20. |
max. 20. |
max. 15. |
max. 15. |
max. 20. |
| Weerslag |
|
± 1 ° |
Het toelaatbare werk per
het remmen |
J |
39.2 |
39.2 |
137 |
137 |
196 |
| Het toelaatbare totale werk |
J |
4.9 × 103 |
4.9 × 103 |
44.1 × 103 |
44.1 × 103 |
147 × 103 |
Toelaatbare hoekig
versnelling |
rad/s2 |
max. 30.000.
(De Snelheid van 2.800 r/min of meer moet niet in Mej. worden veranderd minder dan 10) |
| Het remleven |
- |
10.000.000 verrichtingen min. |
| Classificatie |
- |
Ononderbroken |
| Isolatierang |
- |
Type F |
Zelfde reeks van R88 -:
R88D-GN04H-ML2: G-reeksen servoaandrijvings, 1~ 200 VAC, geïntegreerde MECHATROLINK II, 400 W
R88M-G40030H-BS2: G-Series/SmartStep 2 AC servomotor (cilindertype), 400 W, 200 VAC, 3000 t/min, 1,3 NM, met rem
R88m-g40030h-bs2-D: AC servomotor, 400 W, 200 VAC, 3000 t/min, 1,3 stijgende NM, Rem, met cirkelschakelaar
R88M-G40030T-BS2: AC servomotor, 400 W, 200 VAC, 3000 t/min, 1,3 absolute NM, Rem
R88m-g40030t-bs2-D: AC servomotor, 400 W, 200 VAC, 3000 t/min, 1,3 absolute NM, Rem, met cirkelschakelaar
R88m-gp40030t-bs2-D: AC servomotor, 400 W, 200 VAC, 3000 t/min, 1,3 absolute NM, Rem, met cirkelschakelaar
