| Plaats van herkomst: | CHINA |
| Merknaam: | ABB |
| Certificering: | CE |
| Modelnummer: | AI845 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Contact us |
| Verpakking Details: | Nieuwe Originele Doos |
| Levertijd: | 3-5days |
| Betalingscondities: | T/T |
| Levering vermogen: | 50 |
| Model: | AI845 | merk: | ABB |
|---|---|---|---|
| Artikelaantal: | 3BSE023675R1 | Signaaltype: | Eenpolige gebeëindigd enig |
| Signaalspecificatie: | 0..20mA, 4..20 mA, 0..5 V, 1..5 V | Type: | Analoge Input |
Nieuwe ABB I o-Module3bse023675r1 AI845 Analoge Input. Overtollige of Enige 1x8ch. HERT
Beschrijving van AI845:
De Analoge de Inputmodule van AI845 voor enige of overtollige toepassingen. De module heeft 8 kanalen. Elk kanaal kan of een voltage of ingevoerde stroom zijn wanneer MTU TU844 of TU845 wordt gebruikt, wanneer wordt andere MTUs gebruikt worden alle kanalen voltage of huidige input.
Het voltage en de huidige input kunnen een overvoltage of een undervoltage van minstens 11 V D.C. weerstaan. De inputweerstand voor voltageinput is groter dan 10m-ohm en de inputweerstand voor huidige input is 250 ohm.
De module verdeelt de externe levering van de HERT compatibele zender aan elk kanaal. Dit voegt een eenvoudige verbinding toe om de levering aan zenders te verdelen met 2 draden of 3 draad. De zendermacht wordt gecontroleerd en de stroom beperkt.
Algemene Informatie
| Type | Analoge Input |
| Signaalspecificatie | 0..20mA, 4..20 mA, 0..5 V, 1..5 V |
| Artikelaantal | 3BSE023675R1 |
| Aantal kanalen | 8 |
| Signaaltype | Eenpolige gebeëindigd enig |
| HERT | Ja |
| SOE | Nr |
| Overtolligheid | Ja |
| Zeer integer | Nr |
| Intrinsieke veiligheid | Nr |
| Werktuigkundigen | S800 |
I/O Modules
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Gedetailleerde gegevens
| Resolutie | 12 beetje |
| Inputimpedantie | 10 MΩ (ingevoerd voltage) 250 Ω (huidige input met inbegrip van PTC) |
| Isolatie | Groupwise van grond wordt geïsoleerd die |
| Onder/over waaier | 0 / +15% |
| Fout | Max. 0,1% |
| Temperatuurafwijking | Max. 50 ppm/°C |
| Inputfilter (stijgingstijd 0-90%) | Mej. 290 |
| Updatecyclusduur | Mej. 10 |
| Het huidige beperken | Gebouwd in huidige beperkte zendermacht |
| Maximumgebiedskabellengte | 600 meters (656 yards) |
| Maximum (niet destructief) inputvoltage | 11 V D.C. |
| NMRR, 50Hz, 60Hz | > 40 dB |
| Geschat isolatievoltage | 50 V |
| Diëlektrisch testvoltage | 500 V a.c. |
| Machtsdissipatie | 3.5 W |
| Huidige consumptie +5 V Modulebus | 100 mA |
| Huidige consumptie +24 V Modulebus | 50 mA |
| Huidige consumptie +24 externe V | Max. 265 mA (22 mA + zenderstroom * 1,32) |
Diagnostiek
| Voorled's | F (ault), R (de V.N.), W (het arning) |
| Supervisie | Modulefout: nog eens voorgelezen analogon, verwijzingsvoltage, interne voeding, controlesom, waakhond en geheugenfout Interne kanaalfout: lage pas filter, multiplextelegraaf, de fout van het testkanaal Externe kanaalfout: externe lage voeding, zendermacht, externe shuntfout |
| Statusaanwijzing van supervisie | Modulefout, Modulewaarschuwing, Kanaalfout |
Eigenschappen en voordelen
Compability
| Gebruik met MTU | TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU844, TU845, TU854 |
| Het sluitencode | CC |
Afmetingen
| Hoogte | 119 mm (4,7“) |
| Breedte | 45 mm (1,77“) |
| Diepte | 102 mm (4,01“), 111 mm (4,37“) met inbegrip van schakelaar |
| Gewicht | 0,23 kg (0,51 pond.) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

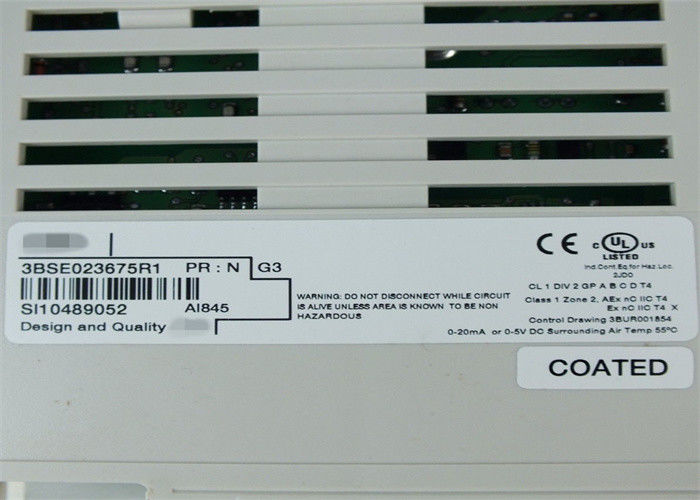

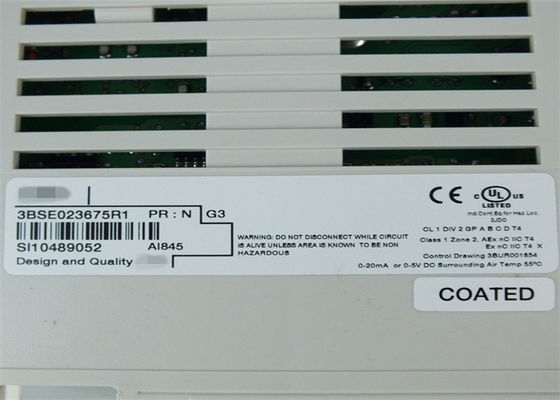

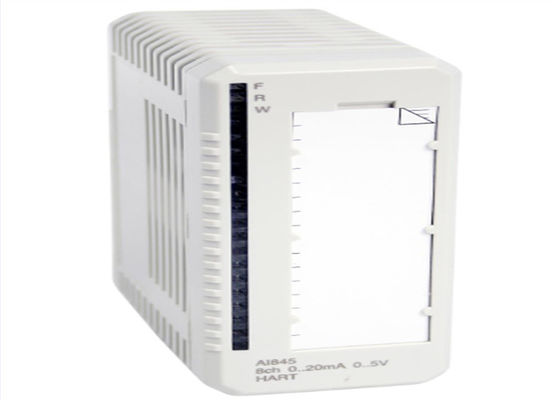

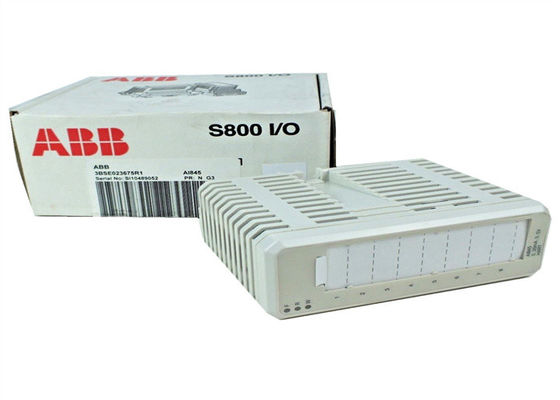

Beeld van AI845
Sommige die ABB-punten door WTL worden verkocht:
WTL is niet aansprakelijk voor om het even welke lichamelijk letsel of bezitsschade als gevolg van het gebruik van dit materiaal. Het is
de verantwoordelijkheid van de koper in verband met de veilige behandeling & de verrichting van dit materiaal en om materiaal te verifiëren is
naleving aan hun machines.
