| Merknaam: | ABB |
| Certificering: | CE |
| Modelnummer: | TU846 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Contact us |
| Verpakking Details: | Nieuwe Originele Doos |
| Levertijd: | 3-5days |
| Betalingscondities: | T/T |
| Levering vermogen: | 50 |
| Model: | TU846 | Artikelaantal: | 3BSE022460R1 |
|---|---|---|---|
| Protocol: | Modulebus van ABB | Geschat Isolatievoltage: | 50V |
| Dialectisch testvoltage: | 500VAC | Machtsdissipatie: | 2.0W |

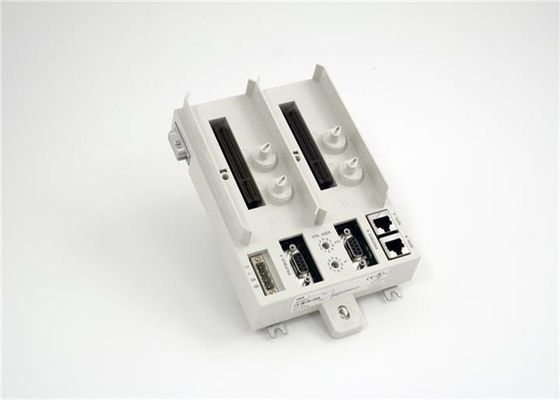

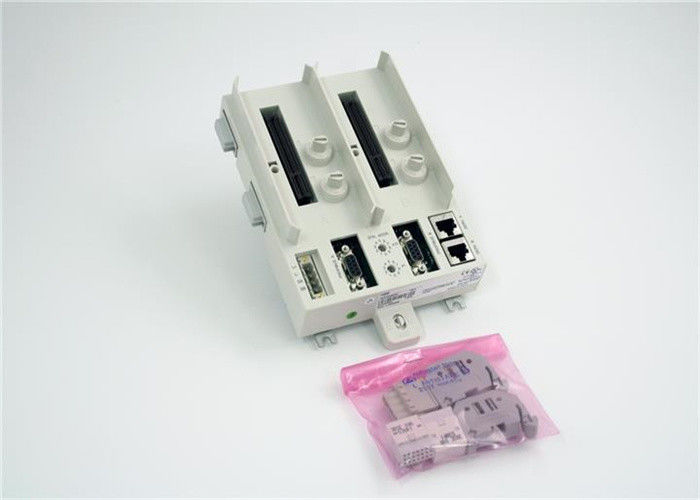

De NIEUWE Eenheid van de de Modulebeëindiging van ABB S800 I/O (MTU) TU846 3BSE022460R1 voor Module CI840A
Beschrijving van TU846
TU846 is een eenheid van de modulebeëindiging (MTU) voor overtollige configuratie van de gebieds communicatie interface CI840/CI840A en overtollige I/O. MTU is een passieve eenheid die verbindingen voor voeding, twee elektro twee van CI840/CI840A en twee roterende schakelaars van ModuleBuses, de montages voor van het postadres (0 tot 99) hebben.
Een Optische Haven TB842 van ModuleBus kan met TU846 via TB846 worden verbonden. Vier mechanische sleutels, twee voor elke positie, worden gebruikt aan vormden MTU voor de juiste soorten modules. Elke sleutel heeft zes posities, wat een totaal aantal 36 verschillende configuraties geeft.
De Eenheid van de modulebeëindiging voor dubbele CI840/CI840A, wordt overtollige I/O. TU846 gebruikt met overtollige I/O modules en TU847 met enige I/O modules. De maximummodulebus-lengte van TU846 aan de ModuleBus-begeindiger is 2,5 meters. TU846/TU847 behoeftenruimte aan de linkerzijde om om worden verwijderd. Kan niet met toegepaste macht worden vervangen.
Algemene Informatie
| Protocol | Modulebus van ABB |
| Artikelaantal | 3BSE022460R1 |
| Meester of slaaf | Niet van toepassing |
| Lijnovertolligheid | Ja |
| Moduleovertolligheid | Ja |
| Heet Ruilmiddel | Nr |
| Type | Overtollige CI840/CI840A, Overtollige I/O |
| Machtsinput | 24 V D.C. (19,2 - 30 V) |
| Steun | Verticaal of Horizontaal |
Mededelingen
| ModelNo. | Protocol | Meester of slaaf |
| CI801 | PROFIBUS DP-V1 | Slaaf |
| CI840A | PROFIBUS DP-V1 | Slaaf |
| CI853 | COMLI EN MODBUS RTU | Meester/Slaaf |
| CI854B | PROFIBUS DP-V1 | Meester |
| CI855 | MasterBus 300 van ABB | Meester |
| CI856 | S100 I/O VAN ABB | Meester |
| CI857 | INSUM VAN ABB | Meester |
| CI858 | DriveBus van ABB | Meester |
| CI860 | HSE van STICHTINGSfieldbus | Meester/Slaaf |
| CI865 | Satt I/O van ABB | Meester |
| CI867 | MODBUS TCP | Meester/Slaaf |
| CI868 | CEI 61850 | Meester/Slaaf |
| CI869 | Advant Fieldbus 100 van ABB | Slaaf |
| CI871 | PROFINET IO | Meester |
| CI873 | EtherNet IP/DeviceNet | Meester |
| TB820V2 | Modulebus van ABB | Slaaf |
| TB825 (Multiwijze) | Modulebus van ABB | Slaaf |
| TB826 (Enige Wijze) | Modulebus van ABB | Slaaf |
| TB840A | Modulebus van ABB | Slaaf |
| TB842 | Modulebus van ABB | Niet van toepassing |
| TU807 | Modulebus van ABB | Niet van toepassing |
| TU840 | Modulebus van ABB | Niet van toepassing |
| TU841 | Modulebus van ABB | Niet van toepassing |
| TU846 | Modulebus van ABB | Niet van toepassing |
| TU847 | Modulebus van ABB | Niet van toepassing |
| TU848 | Modulebus van ABB | Niet van toepassing |
| TU849 | Modulebus van ABB | Niet van toepassing |
Milieu en certificatie
| Temperatuur, het Werken | Opgezet horizontaal 55° van C (131° F). Opgezette de verticaal 40° van C (104° F) |
| Temperatuur, Opslag | -25° C (- 13° F) AAN +70° C (158° F) |
| Materiaalklasse | Klasse 1 volgens IEC60536; (beschermde aarde) |
| Toegangsbescherming | IP20 volgens CEI 529, (CEI 144) |
| EG-merk | Ja |
| Elektrische veiligheid | cULus |
| Gevaarlijke plaats | Streek 2, ATEX-Streek 2 van de cULus Gevaarlijke Plaats Class1 |
| RoHSnaleving | ENGELS 50581:2012 |
| WEEE-naleving | DIRECTIVE/2012/19/EU |
Eigenschappen en voordelen
• Voedingverbinding.
• Twee PROFIBUS-verbindingen.
• Twee verbindingen van het de diensthulpmiddel.
• Roterende schakelaar twee voor postadres het plaatsen.
• Verbinding voor twee ModuleBuses.
• Schakelaar voor de Optische Haven van ModuleBus.
• Het mechanische sluiten verhindert toevoeging van het verkeerde moduletype.
• Het sluiten van apparaat aan DIN-spoor voor sluiten en het aan de grond zetten.
• Op rails gemonteerd DIN.
Gedetailleerde gegevens
| Schakelaar | PROFIBUS: DSUB9 schakelaar De diensthavens: RJ45-schakelaar |
| ModuleBus huidige distributie | Maximum 5 V 1,5 A Maximum 24 v 1,5 A |
| Mechanische Sleutels | 36 verschillende combinaties |
| Aanvaardbare draadgrootte | 0.25 - 2.5mm2, AWG 24 - 14 Geadviseerde torsie: 0,5 - 0,6 NM Het ontdoen van lengte: 6-7.5 mm, 0.24-0.30 binnen |
| Geschat isolatievoltage | 50 V |
| Dialectisch testvoltage | 500 V a.c |
Afmetingen
| Hoogte | 186 mm (7,32“) met inbegrip van klink |
| Breedte | 124 mm (4,88“) |
| Diepte | 47 mm (1,85“) |
| Gewicht (met inbegrip van basis) | 0,5 kg (1,1 pond.) |
