Van de de VOEDINGmodule ABB van PM865K02 3BSE081636R1 de Bewerkereenheid

PM865K02 3BSE081636R1 POWER SUPPLY MODULE ABB Processor eenheid

Gedetailleerde gegevens

Processortype MPC866
Schakelen over tijd in rood. conf. max 10 ms
Aantal aanvragen per controller 32
Aantal programma's per aanvraag 64
Aantal diagrammen per toepassing 128
Aantal taken per controller 32
Aantal verschillende cycli 32
Cyclustijd per toepassingsprogramma Tot 1 ms
Flash PROM voor firmware opslag 4 MB
Stroomvoorziening 24 V gelijkstroom (19,2-30 V gelijkstroom)
Energieverbruik +24 V type/max 210 / 360 mA
Verlies van vermogen type 5,1 W (maximaal 8,6 W)
Invoer van de status van de overbodige voeding Ja
Ingebouwde back-upbatterij Lithium, 3,6 V
Clock synchronisatie 1 ms tussen AC 800M-controllers volgens CNCP-protocol
Evenementenrij in controller per OPC-client Tot 3000 evenementen
AC 800M. transmissie snelheid naar OPC-server 36-86 gebeurtenissenc, 113-143 gegevensberichtenc.
Communicatie-modules op CEX-bus 12
Voedingsstroom op de CEX-bus Max 2,4 A
I/O clusters op Modulebus met niet-rood. CPU 1 elektrisch + 7 optisch
I/O clusters op Modulebus met rood. CPU 7 optisch
I/O-capaciteit op Modulebus Max 96 (single PM862) of 84 (red. PM862) I/O-modules
Modulebus-scanfrequentie 0 - 100 ms (echte tijd afhankelijk van het aantal I/O-modules)
Stroomvoorziening op elektrische modulebus 24 V: max 1,0 A
5 V: maximaal 1,5 A
Ethernet-kanalen 2
Ethernet-interface Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, vrouwelijk (8-pool)
Control Network protocol MMS (Manufacturing Message Service) en IAC (Inter Application Communication)
Aanbevolen backbone van het besturingsnetwerk 100 Mbit/s met Ethernet-switching
Real-time klokstabiliteit 100 ppm (ongeveer 1 uur/jaar)
RS-232C-interface 2 (een algemeen, 1 voor service-tool)
RS-232C-interface (COM3) (alleen niet-rood) RS-232C, 75-19 200 baud, RJ-45 vrouwelijk (8-pool), niet opto geïsoleerd, volledige RTS-CTS-ondersteuning
RS-232C-interface (COM4) (alleen niet-rood) RS-232C, 9 600 baud, RJ-45 vrouwelijk (8-pool), opto-geïsoleerd, geen RTS-CTS-ondersteuning

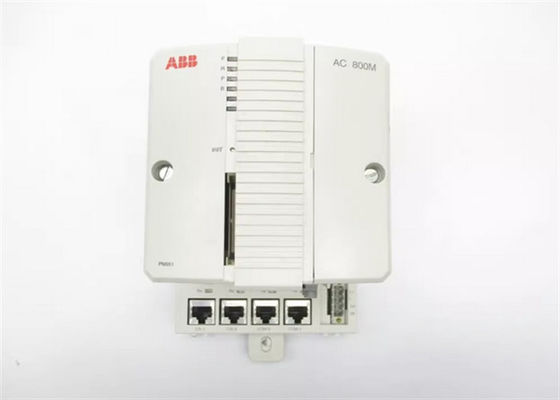

Het CPU-bord bevat de microprocessor en het RAM-geheugen, een real-time klok, LED-indicatoren, INIT-knop en een CompactFlash-interface.
De basisplaat van de PM862-controller heeft twee RJ45 Ethernet-poorten (CN1, CN2) voor verbinding met het besturingsnetwerk en twee RJ45-seriepoorten (COM3, COM4).Een van de seriële poorten (COM3) is een RS-232C-poort met modemcontrolesignalen, terwijl de andere poort (COM4) isoleerd is en wordt gebruikt voor de aansluiting van een configuratie-tool.communicatie-interfaces en S800 I/O).

Eenvoudige DIN-rail bevestigings- / loskoppelingsprocedures, met behulp van het unieke slide & lock-mechanisme.Alle basisplaten zijn voorzien van een uniek Ethernet-adres dat elke CPU een hardware-identiteit geeftHet adres is te vinden op het Ethernet-adreslabel dat aan de TP830-basisplaat is bevestigd.

(Slechts compatibel met systeem 800xA 6.0.2, Compact Control Builder 6.0.0-1 en verder.Zie Product Update voor meer informatie.)

Pakket met onder meer:
2 stuks PM862, CPU
2 stuks TP830, basisplaat, breedte = 115 mm
2 stuks TB807, ModuleBus terminator
1 stuks TK850, CEX-busverlengkabel
1 stuks TK851, RCU-Link kabel
2 stuks Batterijen voor geheugen back-up (4943013-6) één voor elke controller

Kenmerken en voordelen

• ISA Secure gecertificeerd
• Betrouwbaarheid en eenvoudige diagnosemethoden
• Modulariteit, waardoor stapsgewijze uitbreiding mogelijk is
• Bescherming van de klasse IP20 zonder de vereiste omhulsel
• De regelaar kan worden geconfigureerd met een 800xA regelaar
• De regelaar is volledig EMC-gecertificeerd
• Gesneden CEX-bus met een paar BC810 / BC820
• Hardware gebaseerd op normen voor optimale communicatieverbinding
(Ethernet, PROFIBUS DP, enz.)
• Ingebouwde redundante Ethernet-communicatiepoorten
