Fanuc GE Startup Control board. IC3600TSKB1 voor de Mark I/Mark II-serie van GE

Over GE Fanuc IC3600TSKB1

De IC3600TSKB1 is een onderdeel voor de Mark I/Mark II-serie van GE.De MKI werd uitgebracht door GE in 1969De MKII werd ontwikkeld en uitgebracht in 1973.Beide systemen maakten gebruik van de meest up-to-date technologie die op het moment van de release beschikbaar was en waren gericht op het creëren van beheersystemen die het rendement van GE's turbines zouden verhogen.Hoewel de MKI en MKII sindsdien verouderd zijn geworden en niet langer door GE worden ondersteund, gebruiken veel installaties over de hele wereld nog steeds deze systemen om hun turbinesystemen te beheren.

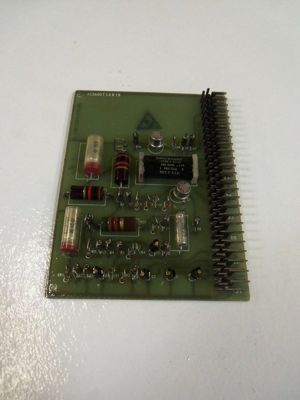

De IC3600TSKB1 functioneert als een Start Control board.De enige componenten op de bovenste derde van het bord zijn een aantal van de pinnen in de lijn van rechthoekige pinnen gelegen van boven naar beneden van een lange randDeze bordrand is genummerd.

De IC3600TSKB1 is in twee hoeken geboord en heeft zeven transistors van twee verschillende ontwerpen.Het heeft drie horizontaal gemonteerde koolstofcompositweerstanden en dertien verticaal gemonteerde koolstofcompositweerstandenHet bord heeft ook een aantal diodes.

De IC3600TSKB1 is gevuld met een enkele riet relais. Dit is gemarkeerd K1. Een riet relais heeft een elektromagnetaat die een riet schakelaar binnen een glazen buis regelt.De elektromagneten werken rechtstreeks op deze schakelaar zonder dat er een verbindingsarmature nodig is om het te verplaatsen.

Dit onderdeel wordt geleverd in een statisch reducerende hoes.Dit is een uitstekende bron voor informatie over veiligheidsgegevens en installatie-instructies..
