IC3600TCBA1 Fanuc General Electric SPEEDTRONIC Mark II Turbine Control Systeem

Deelnummer: IC3600TCBA1

Vervaardiger: General Electric

Serie: MKII

Functie: Circuit board

Over GE Fanuc IC3600TSUJ1

De IC3600TSUJ1 is een GE FANUC-component die is vervaardigd voor de eerste twee gas-/stoomturbinesystemen die door General Electric zijn gemaakt voor het Speedtronic-systeem.die in 1969 als de Mark I en in 1973 als de Mark II werden uitgebracht, werden door GE ontwikkeld met de nadruk op het creëren van beheersystemen die het mogelijk maken dat zware turbines efficiënter kunnen functioneren, ongeacht de grootte of complexiteit van het systeem., the MKI and MKII can be used to manage everything from a single unit 4000 hp pumping station but can also be configured to provide management for a multi-turbine power station up to 400 Mw combined cyclesHoewel zowel de MKI als de MKII nu als verouderd worden beschouwd en niet langer door GE worden ondersteund, blijven deze systemen wereldwijd actief gebruikt vanwege GE's oorspronkelijke focus op gebruiksgemak.aanpasbaarheid, schaalbaarheid, en het creëren van systemen die zouden duren.

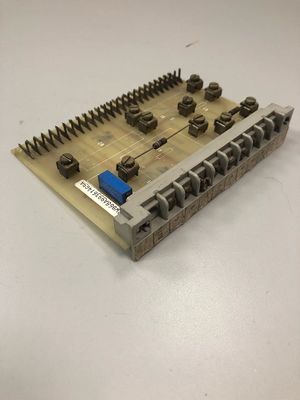

De IC3600TSUJ1 is ontworpen met een smal voorpaneel. Dit paneel heeft twee kleine openingen aan de bovenkant en onderaan het paneel.Boven dit licht, het paneel is gemarkeerd 10C. Onder de drukknop is het paneel gemarkeerd

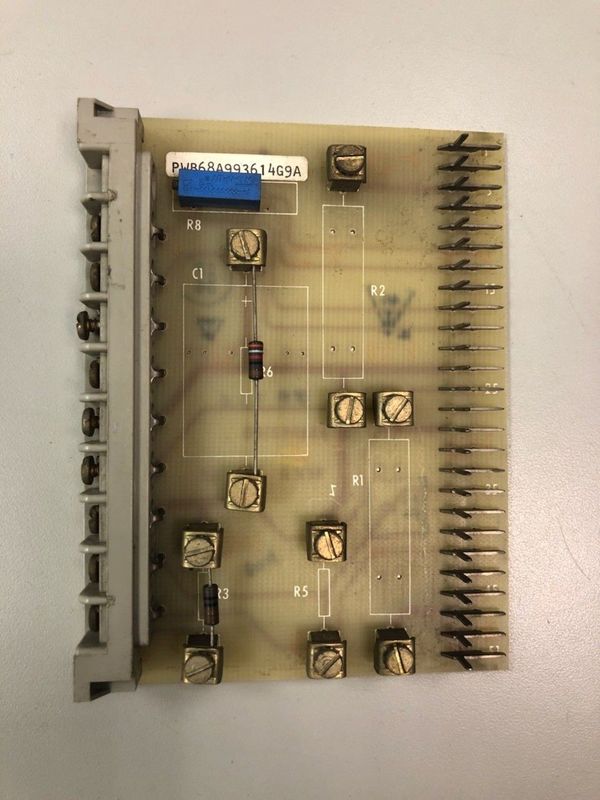

De IC3600TSUJ1 is gebouwd met dertien transistors, zeven condensatoren en meerdere diodes en weerstanden.De condensatoren omvatten twee aluminium elektrolytische condensatoren - één gemarkeerd 12v 200 μf en een ander gemarkeerd 12v 100 μf - evenals drie keramische condensatoren, een hoogspanningsceramische condensator (gemarkeerd 25 V) en een zilveren micacondensator.

De IC3600TSUJ1 heeft drie geïntegreerde schakelingen, gemarkeerd 7349-46 8410 en 7349-30 8348.met inbegrip van een groene aarddraad die loopt vanaf een schroef bevestiging aan de ene kant van het bord en bevestigd aan een doorlopend gat met de aanduiding "GND" aan de andere kant van het bordBeide componenten op het frontpaneel gebruiken oppervlakte bedrading om aan te sluiten op het bord.

De IC3600TSUJ1 wordt van onze fabriek naar de uwe verzonden... beschermd door een statisch-reducerende behuizing.Dit is een uitstekend referentiemateriaal voor informatie over veiligheidsgegevens en installatierichtlijnen..
