GE Fanuc IC3600LIVD1 Logic Inverter Card voor Mark I of Mark II serie

Over GE Fanuc IC3600LIVD1

De IC3600LIVD1 is een Logic Inverter Card voor de Mark I of Mark II-serie van GE.Deze twee series waren de eerste van de Speedtronic-serie voor het beheer van gas- en stoomturbines die GE ontwikkelde en vrijbracht., de MKI in 1969 en de MKII in 1973. Beide zijn sindsdien vervangen door latere Speedtronic-modellen zoals de MKIV tot en met MKVIe,En toch zijn er honderden MKI en MKII systemen nog steeds in gebruik over de hele wereld.Deze twee series zijn door GE ontworpen om aanpasbaar en schaalbaar te zijn en zijn al decennia gebruikt in uiteenlopende toepassingen zoals pijpleiding, scheepvaart en nutsdiensten.in temperaturen van -50 °C tot +50 °C.

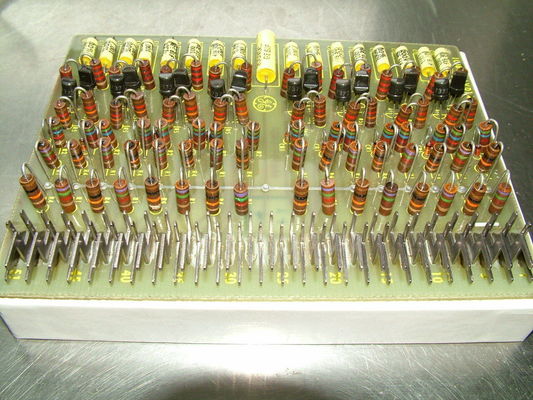

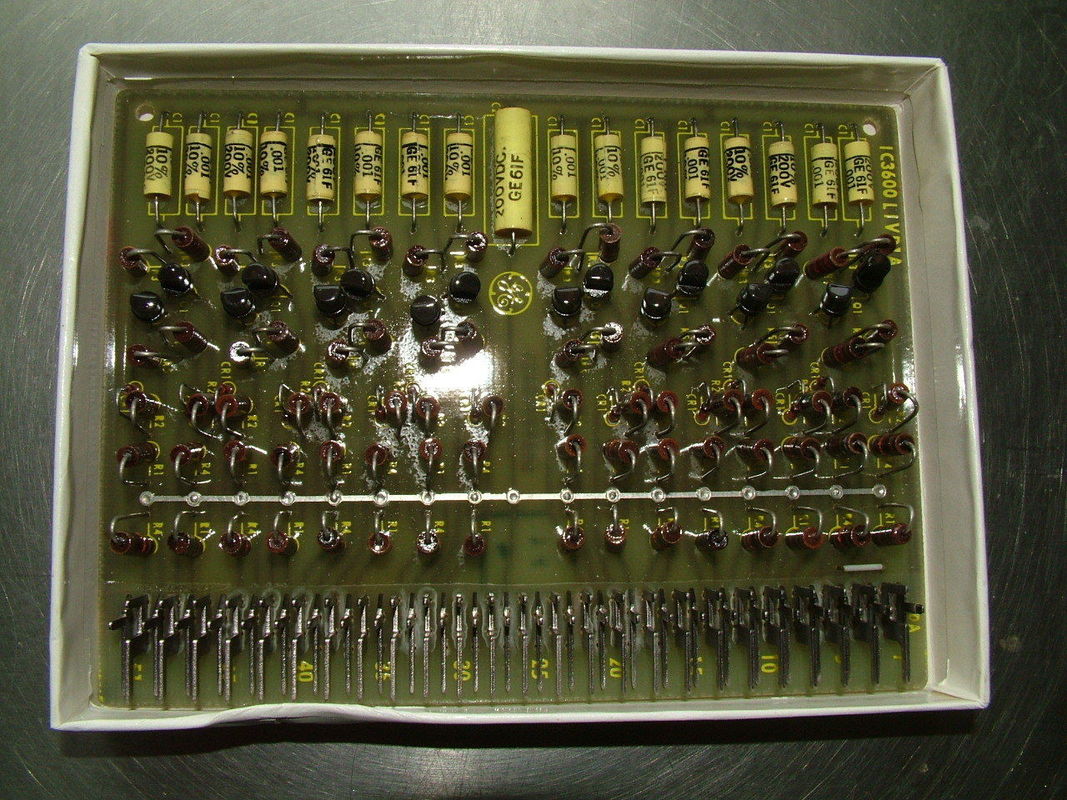

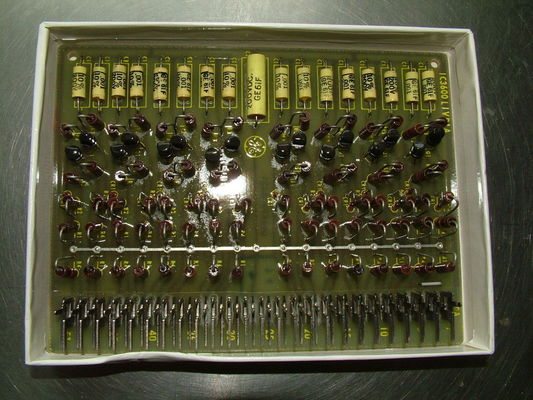

De IC3600LIVD1 is in twee van zijn vier hoeken in de fabriek geboord en heeft het GE-logo, het bordnummer en de nummers 1, 5, 10, 15, 20, 25, 30, 35, 40, 45 en 51 op het oppervlak gedrukt.

De IC3600LIVD1 heeft zeventien condensatoren in een enkele parallelle lijn. Alle condensatoren zijn van polyester vinyl.Een (+/- 10% 200VDC) wordt gemarkeerd als C2Het bord bevat ook zestien transistors geplaatst in twee lijnen. Alle transistors zijn gemarkeerd Q1.de gebruikte weerstandsmarkeringen zijn beperkt tot R1 tot en met R5, met zestien weerstanden die elke aanduiding bevatten.

De IC3600LIVD1 communiceert met het hoofdbedieningspaneel van het Speedtronic-systeem via 51 metalen pinnen.Deze pinnen vergemakkelijken de gegevensoverdracht via aan hen verbonden draden na installatie.

Zodra uw IC3600LIVD1-component is ontvangen, wordt aanbevolen om alle OEM-publicaties zoals handleidingen of datasheets te bekijken voordat deze worden geïnstalleerd.om opnieuw vertrouwd te raken met veiligheidsgegevens en andere procedures.
