GE FANUC lichtindicatorkaart gemarkeerd IC3600LINA1 voor Mark I / Mark II serie

Over GE Fanuc IC3600LINA1

De lichtindicatorkaart met de aanduiding IC3600LINA1 is een GE FANUC-component voor de Mark I/Mark II-serie.met inbegrip van een besturingssysteem met een redundante uitvalbeveiliging waarmee verschillende soorten besturing elkaar konden ondersteunen (temperatuurcontrole ondersteunt snelheidscontrole en vice versa),) een beschermingssysteem met dubbele en drievoudige uitvalbeveiligingen om het systeem te laten blijven werken wanneer alarmen problemen aankondigen,een sequentieel systeem met logica voor het automatiseren van basisprocedures zoals opstarten en uitschakelen, en een stroomtoevoer die onafhankelijk is van de rest van het systeem.

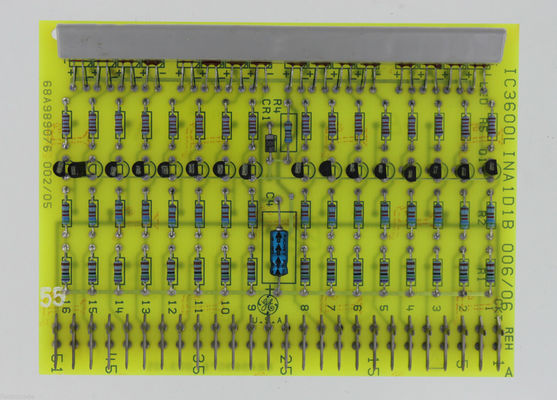

De IC3600LINA1 is gemarkeerd met verschillende codes, waaronder 006/06, 002/05, 68A989076, en ¢REH. ¢ Het draagt ook het GE U.S.A. logo en het bestuursnummer.Het bord is genummerd aan beide zijden van zesentwintig metalen pinnenOp de randzijde van de pinnen is het nummer 1/5/15/25/35/45/51 en aan de bordzijde is het nummer 1 tot en met 16. Deze cijfers lijken overeen te komen met de binnenste componenten van het bord.die anders alleen worden aangeduid met een etiket aan de bovenkant van elke regel.

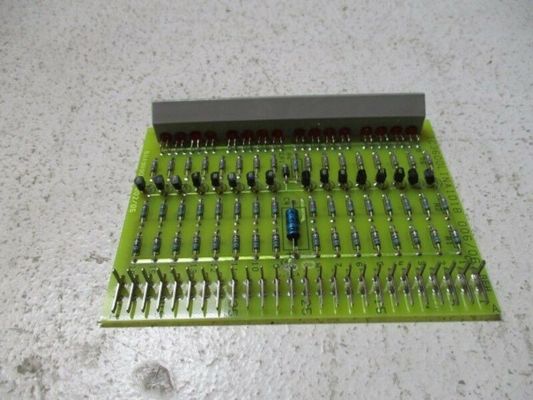

De IC3600LINA1 heeft zestien lichtdioden die langs één rand zijn geplaatst. Deze zijn beschermd door een grijze behuizing.Het bord heeft een diode en een aluminium elektrolytische condensator gemarkeerd C4Er is ook een metalen filmcapacitor gemarkeerd R4. De overige componenten op het bord zijn gemarkeerd door de lijn. R1 en R2 bestaan uit zestien metalen filmresistoren.R5 bevat nog zestien weerstanden van een ander materiaal. Q1 bevat zestien transistors.
