| Merknaam: | ABB |
| Certificering: | CE |
| Modelnummer: | DO815 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Contact us |
| Verpakking Details: | Nieuwe Originele Doos |
| Levertijd: | 3-5days |
| Betalingscondities: | T/T |
| Levering vermogen: | 50 |
| Model: | DO815 | type: | Analoge Output |
|---|---|---|---|
| Naam van het product: | Outputmodule | Werktuigkundigen: | S800 |
| Aantal kanalen: | 8 kanalen | Signaaltype: | Hoge zijbestuurder, het huidige beperken |

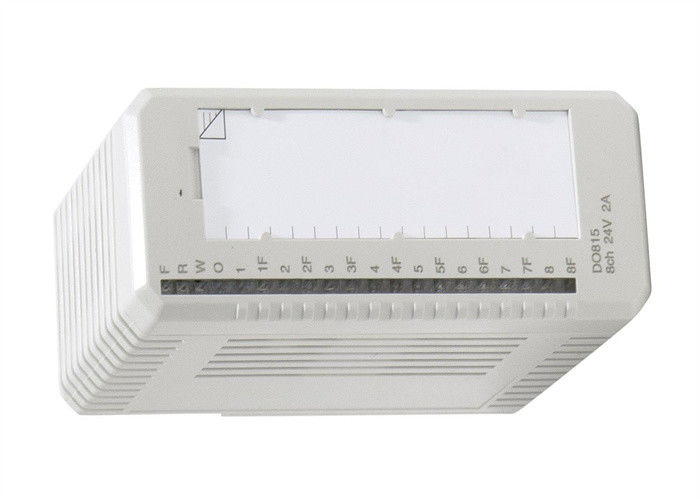

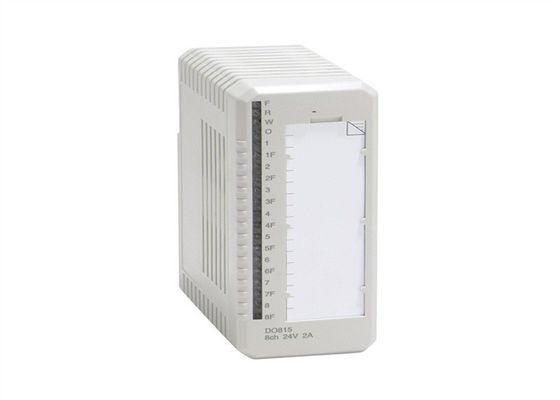

ABB Digital Output DO815 Analoog 1x8 kanalen met HART 3BSE013258R1 S800 I/O module
Beschrijving van DO815
De DO815 is een 8-kanaals 24 V digitale uitgangsmodule voor de S800 I/O. Het uitgangsspanningsbereik is 10 tot 30 V en de maximale continue uitgangsstroom is 2 A @ 24 V.De uitgangen zijn beschermd tegen kortsluitingenDe uitgangen zijn verdeeld in twee afzonderlijk geïsoleerde groepen met vier uitgangskanalen in elke groep.Elk uitgangskanaal bestaat uit een kortsluiting en een overbelastingsbeschermde hoge zijdraaier met open laaddetectie (op actief signaal), EMC-beschermingscomponenten, inductieve belastingonderdrukking, uitgangsstatusindicatie-LED's en optische isolatie barrière.
Algemene informatie
| Type | Digitale uitgang |
| Signalspecificatie | 24 V stroom (10 - 32 V stroom), 2A |
| Artikelnummer | 3BSE013258R1 |
| Aantal kanalen | 8 |
| Signaltype | Hoge zijdelingse aandrijver, stroombeperking |
| HART | - Nee, niet echt. |
| Staatsonderneming | - Nee, niet echt. |
| Afschaffing | - Nee, niet echt. |
| Hoge integriteit | - Nee, niet echt. |
| Intrinsieke veiligheid | - Nee, niet echt. |
| Mechanische werkzaamheden | S800 |
Gedetailleerde gegevens
| Isolatie | Groepsgewijs van de grond geïsoleerd |
| Uitgangsbelasting | < 0,25 Ω |
| Stroombeperking | Kortsluitingsbestendige beperkte uitgang |
| Maximale lengte van de veldkabel | 600 meter (656 meter) |
| Accuraatheid van de gebeurtenisopname | -0 ms / +1,3 ms |
| Nominale isolatiespanning | 50 V |
| Dielectrische testspanning | 500 V.c. |
| Energieverlies | Typ. 4 W |
| Stroomverbruik +5 V Modulebus | Typisch 120 mA, maximaal 150 mA |
| Stroomverbruik +24 V Modulebus | 0 |
| Stroomverbruik + 24 V extern | 0 |
Diagnostiek
| LED's voor | F (ault), R (un), W (lezen), O (SP), Kanaal 1-8 Status, Kanaal 1-8 Fout |
| Toezicht | Kortsluiting, overbelasting, onderspanning en open belasting |
| Aanduiding van de status van het toezicht | Fout van de module, waarschuwing van de module, fout van het kanaal |
I/O-modules
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | A.I. 843 | AI845 | AI880A |
| AI890 | A.I.893 | Al895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Kenmerken en voordelen
Afmetingen
| Hoogte | 119 mm (4,7 ̊) |
| Breedte | 45 mm (1,77 ̊) |
| Diepte | 102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Gewicht | 0.2 kg (0,44 lb) |
Compatibiliteit
| Gebruik met MTU | De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde voorwaarden zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 45/2001 vermelde producten. |
| Sleutelcode | AA |
