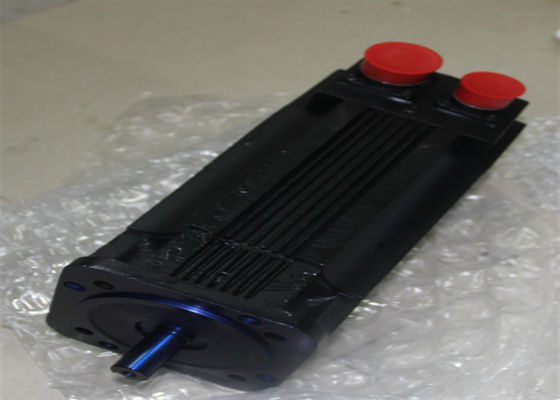

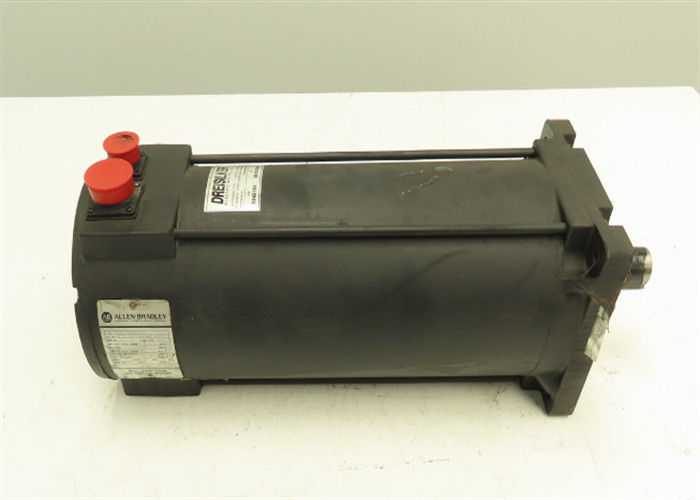

AB 1326AB-B720F-21 1326 SERIE SERVO MOTOR WITH 5000 RPM nominale AC

AB 1326AB-B720F-21 1326 SERVOMOTOREN met een nominale wisselstroom van 5000 tpm

•

• Technische specificaties voor 1326AB-B720F-21

•



  Brand Allen-Bradley / Rockwell Automation
  Motoren van de serie 1326
  Deelnummer 1326AB-B720F-21
  Productsoort wisselstroomservomotor
  Nominale snelheid 5000 RPM
  Standaardspanning 380 / 460 Volt wisselstroom
  Frame diameter 194 millimeter



  Nominaal koppel 31,8 N-m
  Vermogen 11,7 kW
  Mechanische tijdconstante 6,6 milliseconden
  Inertie van de rotor 0,015 kg-m2
  Gewicht 62,6 kg
  Maximale omgevingstemperatuur 40 graden Celsius
  Status van de levenscyclus van het product* Uitgestoten/verouderd

•

  Ongeveer 1326AB-B720F-21

  De Allen-Bradley 1326AB-B720F-21 servomotor is een 5000 RPM AC servomotor.De lengte van de magneet stapel is 20 millimeterDe servomotor 1326AB-B720F-21 maakt deel uit van de Allen-Bradley 1326AB 460 Volt AC Torque Plus-servomotorenserie.Torque plus servomotoren hebben een speciale behuizing die is ontworpen om de motorlengte te verminderen en het continue koppel van de motor te verhogenDeze familie van 3-fasen borstelloze motoren is ontworpen om aan de strenge eisen van hoogwaardige systemen te voldoen.De servomotoren 1326AB zijn ontworpen voor gebruik met Allen-Bradley 1394 Motion Control systemen.





  De servomotor 1326AB-B720F-21 heeft een nominale snelheid van 5000 RPM bij 460 Volt AC en een van 4100 RPM bij 380 Volt AC. Het nominale koppel van de motor is 31,8 N-m. Het nominale uitgangsvermogen van de motor is 11.7 kilowattDe servomotor 1326AB-B720F-21 is compatibel met de asmodules AM50 en AM75 1394.Bij gebruik met de asmodule AM50, het piekstallingsmoment en de piekstallingsstroom bedragen 38 N-m en 33,2 ampère. Bij gebruik met de asmodule AM75 bedragen het piekstallingsmoment en de piekstallingsstroom 56 N-m en 50 ampère.De mechanische tijdconstante is 6De rotor traagheid voor de 1326AB-B720F-21 servomotor is 0,015 kg-m2. Het gewicht van de motor is 62,6 kg.De thermische specificaties omvatten een maximale omgevingstemperatuur van 40 graden Celsius., isolatie klasse H, en thermische tijdconstante van 60 minuten.
