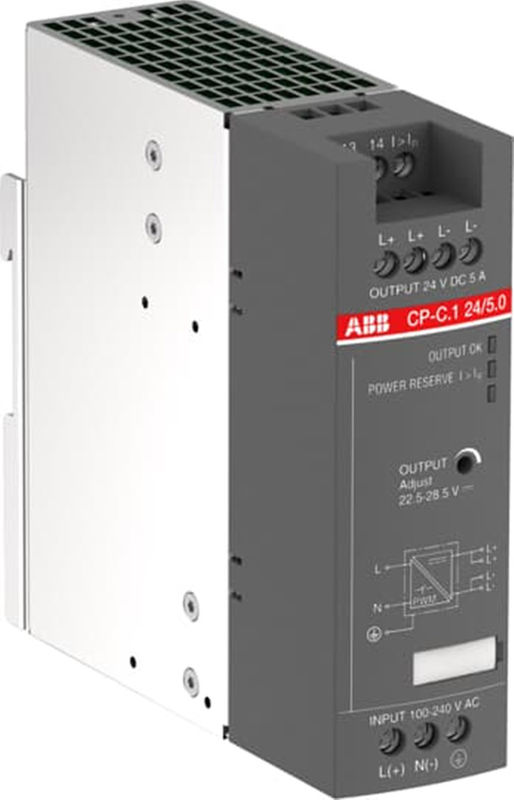

ABB 1SVR360563R1001 CP-C.1 24/5.0 Schakelstand voedingsvoorziening 0,74 kg

ABB 1SVR360563R1001 CP-C.1 24/5.0 Schakelaar-modus voeding

Algemene informatie

Uitgebreide productsoort:CP-C.1 24 uur per dag.0

Product-ID:1SVR360563R1001

EAN:4013614503818

Catalogus Beschrijving:CP-C.1 24/5.0 Stroomtoevoer In:100-240VAC/90-300VDC Uit:DC 24V/5A

Lange beschrijving:

De CP-C.1 24/5.0 is een stroomtoevoer uit het CP-C.1 gamma. De primaire schakelaar modus stroomtoevoer biedt een breed bereik van 85-264 V AC en 90-300 V DC, nominale inputspanning is 110-240 V AC.Het nominale uitgangsvermogen is 120 WDe uitgangsspanning is verstelbaar binnen een bereik van 22,5 tot 28,5 V DC.De stroomvoorziening biedt een U/I-uitgangskenmerk met een actiereserve van maximaal 50% en maakt parallelle werking mogelijk om de capaciteit te verhogen en redundantie mogelijk te maken.. Verder zijn onder meer de volgende kenmerken: vermogensfactorcorrectie conform EN 61000-3-2.

Bestellen

Minimale bestelhoeveelheid:1 stuk

Tolltariefnummer:85044095

Afmetingen

Nettobreedte van het product:40 mm

Netto-hoogte van het product:129.4 mm

Netto-diepte / lengte van het product:136 mm

Netto gewicht van het product:00,74 kg

Informatie over de container

Pakketniveau 1 Breedte:70 mm

Pakketniveau 1 Diepte / lengte:168 mm

Pakketniveau 1 Hoogte:160 mm

Pakketniveau 1 Bruto gewicht:0.87 kg

Pakketniveau 1 EAN:4013614503818

Pakketniveau 1 Eenheden:doos 1 stuk

Technische

Functie:Stroomvoorziening in schakelaarstand

Aantal fasen:1

Nominale invoerspanning (U)IN):

100... 240 V AC

90... 300 V DC

Inlaatspanning (U)in):

85... 264 V wisselstroom

90... 300 V DC

Typische invoerstroom:

(115 V wisselstroom) 1,1 A

(230 V wisselstroom) 0,6 A

Wachttijd:(230 V AC) min. 50 ms

Nominale frequentie (f):50 / 60 Hz

Nominale frequentiegrenzen:45... 65 Hz

Kenmerken van de output:U/I karakteristieke curve met gangreserve

Nominaal uitgangsvermogen:120 W

Uitgangsvermogen:120 W

Nominale uitgangsspanning:24 V gelijkstroom

Uitgangsspanning (U)Uit):24 V gelijkstroom

Nominale uitgangsstroom:

-25 °C... +40 °C 7,5 A

-25 °C... +60 °C 5 A

Uitgangsstroom:5 A

Maximale uitgangsstroom (I)Uit):7.5 A

Nominale impuls Voltage weerstaan (Uimp):

Invoercircuit / Uitvoercircuit 4 kV

Invoercircuit / PE 4 kV

Invoercircuit / relaiscontact 4 kV

Uitgangscircuit / PE 0,5 kV

Uitgangscircuit 0,5 kV

Nominale isolatiespanning (U)- Ik):

Invoercircuit / Uitvoercircuit 300 V

Invoercircuit / PE 300 V

Invoercircuit / relaiscontact 300 V

Uitgangscircuit / PE 50 V

Grade van bescherming:

Behuizing IP20

Terminals IP20

Verontreinigingsgraad:2

Verbindingscircuit voor capaciteitsinvoer:

Flexibel met ferrule 0,5... 2,5 mm2

Flexibel 0,5... 2,5 mm2

Rigid 0,5... 4 mm2

Verbindingscircuit voor capaciteitsuitvoer:

Flexibel met ferrule 0,5... 2,5 mm2

Flexibel 0,5... 2,5 mm2

Rigid 0,5... 4 mm2

Vergrendelingskoppel:

Hulpscircuit 0,5 N·m

Inlaatcircuit 0,5 N·m

Uitgangscircuit 0,5 N·m

Lange draadverwijdering:

Hulpscircuit 8 mm

Invoercircuit 8 mm

Uitgangscircuit 8 mm

Aanbevolen schroevendrijver:

Invoercircuit / Uitvoercircuit PH1

Invoercircuit / Uitvoercircuit 0,8 x 4

Minimale montageafstand:

Elektrisch geleidingsbord, horizontaal 25 mm

Elektrisch geleidingsbord, verticaal 25 mm

Ander apparaat van hetzelfde type, horizontaal 25 mm

Andere apparatuur van hetzelfde type, verticaal 25 mm

Montagepositie:Positie 1 / 7

Montage op DIN-spoor:

TH35-15 (35 x 15 mm bevestigingsrail) conform IEC 60715

TH35-7.5 (35 x 7,5 mm bevestigingsrail) conform IEC 60715
