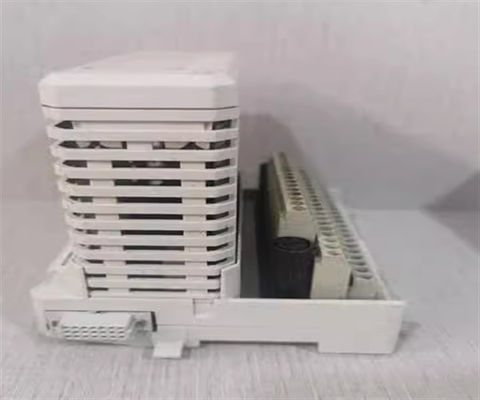

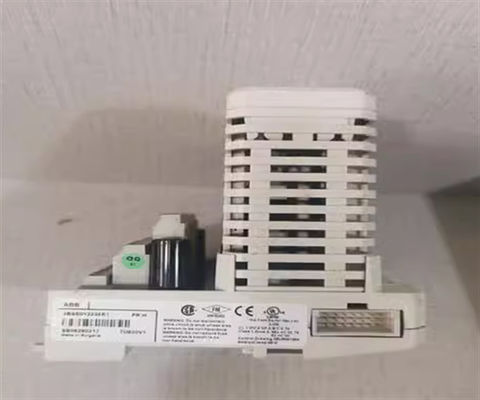

ABB AO895 3BSC690087R1 Analoog Output Nieuwe en goedkope digitale versterkermodule
Beschrijving
De AO895 Analog Output Module heeft 8 kanalen.De module bevat intrinsieke veiligheidsbeveiligingscomponenten en een HART-interface op elk kanaal voor aansluiting op procesapparatuur in gevaarlijke gebieden zonder dat extra externe apparaten nodig zijn..
Elk kanaal kan tot 20 mA lusstroom in een veldbelasting, zoals een Ex-gecertificeerde stroom-drukomvormer, sturen en is beperkt tot 22 mA bij overbelasting.Alle acht kanalen zijn geïsoleerd van de ModuleBus en stroomvoorziening in één groepHet vermogen voor de uitgangsfasen wordt omgezet van de 24 V op de stroomtoevoerverbindingen.
Algemene informatie
| Artikelnummer |
3BSC690087R1 |
| Type |
Analoog-uitgang |
| Signalspecificatie |
4...20 mA |
| Aantal kanalen |
8 |
| Signaltype |
Unipolaire enkelmond |
| HART |
- Ja, dat klopt. |
| Staatsonderneming |
- Nee, niet echt. |
| Afschaffing |
- Nee, niet echt. |
| Hoge integriteit |
- Nee, niet echt. |
| Intrinsieke veiligheid |
- Ja, dat klopt. |
| Mechanische werkzaamheden |
S800 |
Gedetailleerde gegevens
| Resolutie |
12 bit |
| Isolatie |
Groepsgewijs van de grond geïsoleerd |
| Onder/over bereik |
2.5 / 22.4mA |
| Uitgangsbelasting |
< 725 ohm bij 20 mA, zonder overschrijding van het bereik
met een vermogen van niet meer dan 50 W |
| Fout |
Typisch 0,05%, maximaal 0,1% bij 650 ohm |
| Temperatuurverschuiving |
Typisch 50 ppm/°C, maximaal 100 ppm/°C |
| Tijd om op te staan. |
30 ms (10% tot 90%) |
| Stroombeperking |
Kortsluitingsbestendige beperkte uitgang |
| Nominale isolatiespanning |
50 V |
| Dielectrische testspanning |
500 V.c. |
| Energieverlies |
4.25 W |
| Stroomverbruik +5 V Modulebus |
Typ. 130 mA |
| Stroomverbruik + 24 V extern |
Typ. 250 mA, max. <330 mA |
Diagnostiek
| LED's voor |
F (ault), R (un), W (lezen), O (SP), Tx (HART-communicatie) |
| Toezicht |
Interne procestoevoer, open draad indien > 1 mA is ingesteld |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
EN 61010-1, EN 61010-2-201 |
| Gevaarlijke plaats |
ATEX/IECEx Zone 2 met interface met Zone 0, cFMus C1, Div 2/Zone 2 met interface met C1, C2, C3 Div 1/Zone 0 |
| Certificering van schepen |
- |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F) |
| Temperatuur, opslag |
-40 tot +70 °C (-40 tot +158 °F) |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Corrosiebescherming |
ISA-S71.04: G3 |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F) |
| Beschermingsklasse |
IP20 volgens IEC 60529 |
| Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 en EN 61000-6-2 |
| Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
| RoHS-naleving |
Richtlijn 2011/65/EU (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Verenigbaarheid
| Gebruik met MTU |
TU890 en TU891 |
| Sleutelcode |
AF |
Intrinsieke veiligheidsparameters
| U0 (Groepen CENELEC USA) |
IIC |
| I0 (Groepen CENELEC USA) |
IIB |
| P0 (Groepen CENELEC USA) |
IIA |
| U0 - C0 (uF) |
0.087 |
| U0 -L0 (mH) |
4.1 |
| U0 -L/R (uH/O) |
55 |
| I0 - C0 (uF) |
0.702 |
| I0 -L0 (mH) |
16.4 |
| I0 -L/R (uH/O) |
222 |
| P0 - C0 (uF) |
2.23 |
| P0 -L0 (mH) |
32.8 |
| P0 -L/R (uH/O) |
443 |
Afmetingen
| Breedte |
45 mm (1,77 ̊) |
| Diepte |
102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Hoogte |
119 mm (4,7 ̊) |
| Gewicht |
0.2 kg (0,44 lb) |
Kenmerken en voordelen
• 8 kanalen met uitgangen van 4...20 mA
• HART communicatie.
• 1 groep van 8 kanalen, geïsoleerd van de grond.
• Vermogen om Ex-gecertificeerde I/P-aandrijvingen aan te drijven.
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:AO895 3BSC690087R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
