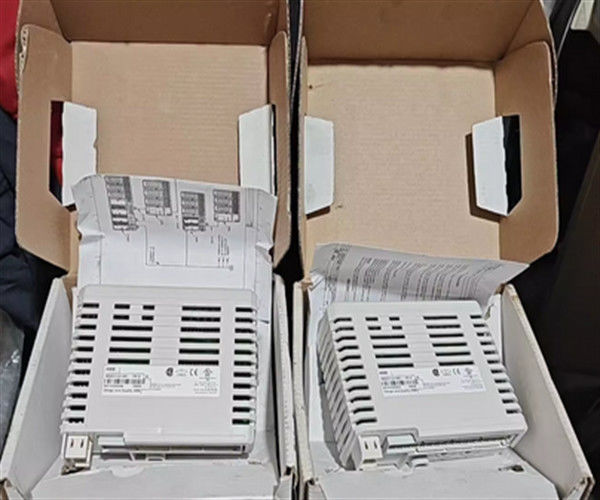

ABB DI830 3BSE013210R1 S800 Digitale I/O-invoermodule 24V SOE 16 ch
Productgegevens
De DI830 is een 16 kanaal 24 V gelijkstroom digitale ingangsmodule voor de S800 I/O. Het ingangsspanningsbereik is 18 tot 30 V gelijkstroom en de ingangsstroom is 6 mA bij 24 V gelijkstroom.Elk invoerkanaal bestaat uit stroombeperkende componenten, EMC-beschermingscomponenten, input-state indicator LED en optische isolatie barrière. De module verricht cyclisch zelfdiagnoses.
- Bewaking van de stroomvoorziening van het proces (resultaten in een waarschuwing van de module, indien gedetecteerd).
- De wachtrij is vol.
- Tijdsynchronisatie ontbreekt.
De ingangssignalen kunnen digitaal worden gefilterd en de filtertijd kan worden ingesteld op 0 tot 100 ms.Dit betekent dat pulsen korter dan de filtertijd worden gefilterd en pulsen langer dan de gespecificeerde filtertijd krijgen door het filter.
Algemene informatie
| Artikelnummer |
3BSE013210R1 |
| Type |
Digitale invoer |
| Signalspecificatie |
24 V stroom |
| Aantal kanalen |
16 |
| Signaltype |
Stroomverzinken |
| HART |
- Nee, niet echt. |
| Staatsonderneming |
- Ja, dat klopt. |
| Afschaffing |
- Nee, niet echt. |
| Hoge integriteit |
- Nee, niet echt. |
| Intrinsieke veiligheid |
- Nee, niet echt. |
| Mechanische werkzaamheden |
S800 |
Gedetailleerde gegevens
| Invoerspanningsbereik, "0" |
-30... +5 V |
| Invoerspanningsbereik, "1" |
1330 V |
| Inputimpedantie |
3.2 kΩ |
| Isolatie |
Groepsgewijs van de grond geïsoleerd |
| Filtertijden (digitaal, selecteerbaar) |
0...100 ms |
| Stroombeperking |
Sensorvermogen kan worden beperkt door de MTU |
| Maximale lengte van de veldkabel |
600 meter (656 meter) |
| Accuraatheid van de gebeurtenisopname |
-0,3 ms... +0,7 ms |
| Resolutie voor het opnemen van gebeurtenissen |
0.4 ms |
| Nominale isolatiespanning |
50 V |
| Dielectrische testspanning |
500 V.c. |
| Energieverlies |
Typ. 2,3 W |
| Stroomverbruik +5 V Modulebus |
Typisch 100 mA, maximaal 120 mA |
| Stroomverbruik +24 V Modulebus |
0 |
| Stroomverbruik + 24 V extern |
0 |
Diagnostiek

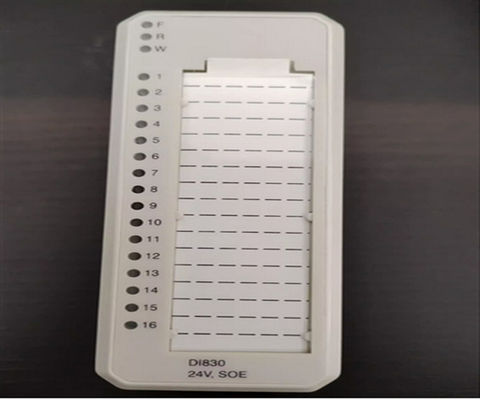

| LED's voor |
F (ault), R (un), W (lezen), kanaal 1-16 ("0" of "1") |
| Toezicht |
Processpanning, 1 per groep; Event queue full; tijdssynchronisatie ontbreekt |
| Aanduiding van de status van het toezicht |
Fout van de module, waarschuwing van de module, fout van het kanaal |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt. |
| Gevaarlijke plaats |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| Certificering van schepen |
ABS, BV, DNV, LR |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F), goedkeuring wordt verleend voor +5 tot +55 °C |
| Temperatuur, opslag |
-40 tot +70 °C (-40 tot +158 °F) |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Corrosiebescherming |
ISA-S71.04: G3 |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F) |
| Beschermingsklasse |
IP20 volgens IEC 60529 |
| Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 en EN 61000-6-2 |
| Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
| RoHS-naleving |
Richtlijn 2011/65/EU (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Afmetingen
| Breedte |
45 mm (1,77 ̊) |
| Diepte |
102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Hoogte |
119 mm (4,7 ̊) |
| Gewicht |
0.22 kg (0,48 lb) |
Kenmerken en voordelen
- 16 kanalen voor stroominvoer van 24 V met dalende stroom
- 2 geïsoleerde groepen van 8 kanalen met spanningsbewaking
- Invoerstatusindicatoren
- functionaliteit voor gebeurtenisvolgorde (SOE)
- Schutterfilter
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:DI830 3BSE013210R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
