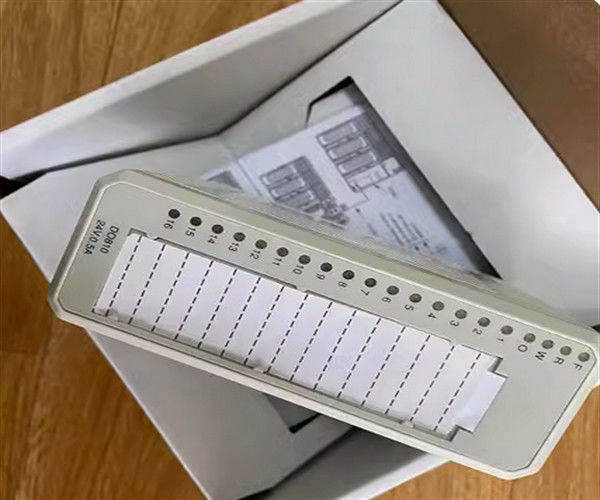

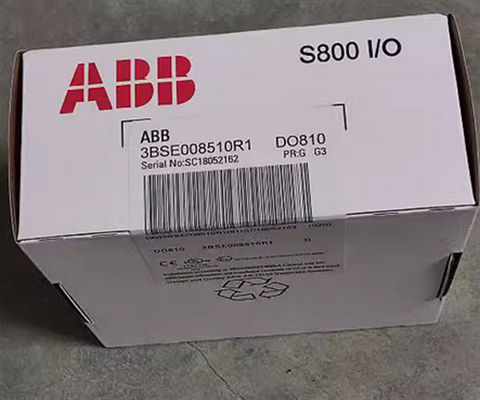

ABB 3BSE008510R1 PLC Digital Output Geïsoleerde module DO810
Productgegevens
Deze module heeft 16 digitale uitgangen. Het uitgangsspanningsbereik is 10 tot 30 volt en de maximale continue uitgangsstroom is 0,5 A. De uitgangen zijn beschermd tegen kortsluitingen,overspanning en over temperatuurDe uitgangen zijn verdeeld in twee afzonderlijk geïsoleerde groepen met acht uitgangskanalen en één spanningscontrole-invoer in elke groep.Elk uitgangskanaal bestaat uit een kortsluiting en over temperatuur beschermde hoge zijkant driver, EMC-beschermingscomponenten, inductieve belastingonderdrukking, uitgangsstatusindicatie-LED en optische isolatie barrière.
De processpanningsbewakingsinvoer geeft kanaalfoutsignalen als de spanning verdwijnt. Het foutsignaal kan worden gelezen via de ModuleBus.De uitgangen zijn beperkt stroom en beschermd tegen over temperatuurAls de uitgangen overbelast zijn, zal de uitgangsstroom beperkt zijn.
Algemene informatie
| Artikelnummer |
3BSE008510R1 |
| Type |
Digitale uitgang |
| Signalspecificatie |
24 V gelijkstroom (12 - 32 V gelijkstroom), 0,5 A |
| Aantal kanalen |
16 |
| Signaltype |
Stroomvoorziening, stroombeperking |
| HART |
- Nee, niet echt. |
| Staatsonderneming |
- Nee, niet echt. |
| Afschaffing |
- Nee, niet echt. |
| Hoge integriteit |
- Nee, niet echt. |
| Intrinsieke veiligheid |
- Nee, niet echt. |
| Mechanische werkzaamheden |
S800 |
Gedetailleerde gegevens
| Isolatie |
Groepsgewijs van de grond geïsoleerd |
| Uitgangsbelasting |
< 0,4 Ω |
| Stroombeperking |
Kortsluitingsbestendige beperkte uitgang |
| Maximale lengte van de veldkabel |
600 meter (656 meter) |
| Nominale isolatiespanning |
50 V |
| Dielectrische testspanning |
500 V.c. |
| Energieverlies |
Typ. 2,1 W |
| Stroomverbruik +5 V Modulebus |
80 mA |
Diagnostiek
| LED's voor |
F (ault), R (un), W (lezen), O (SP), Kanaal 1-16 Status |
| Toezicht |
Processpanning, 1 per groep |
| Aanduiding van de status van het toezicht |
Fout van de module, waarschuwing van de module, fout van het kanaal |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt. |
| Gevaarlijke plaats |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| Certificering van schepen |
ABS, BV, DNV, LR |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F), goedkeuring wordt verleend voor +5 tot +55 °C |
| Temperatuur, opslag |
-40 tot +70 °C (-40 tot +158 °F) |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Corrosiebescherming |
ISA-S71.04: G3 |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F) |
| Beschermingsklasse |
IP20 volgens IEC 60529 |
| Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
| RoHS-naleving |
Richtlijn 2011/65/EU (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Verenigbaarheid
| Gebruik met MTU |
De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde voorwaarden zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 45/2001 genoemde producten. |
| Sleutelcode |
AA |
Afmetingen
| Breedte |
45 mm (1,77 ̊) |
| Diepte |
102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Hoogte |
119 mm (4,7 ̊) |
| Gewicht |
0.18 kg (0,4 lb) |
Kenmerken en voordelen
- 16 kanalen voor 24 V gelijkstroomoplossingen
- 2 geïsoleerde groepen van 8 kanalen met processpanningsbewaking
- Indicatoren voor de status van de output
- OSP stelt de uitgangen bij foutdetectie in een vooraf bepaalde toestand
- Bescherming tegen kortsluiting aan de grond en 30 V
- Bescherming tegen overspanning en over temperatuur
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:DO810 3BSE008510R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
