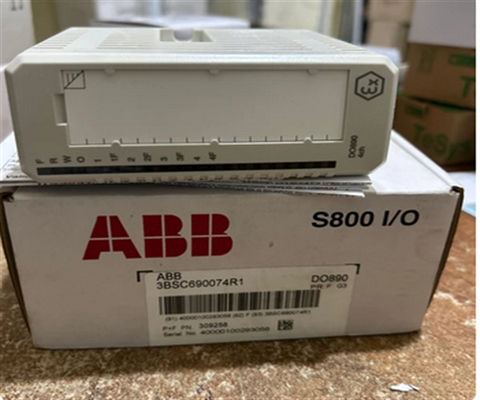

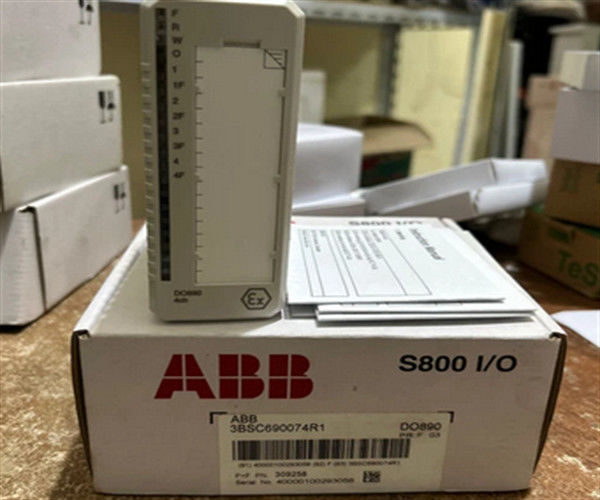

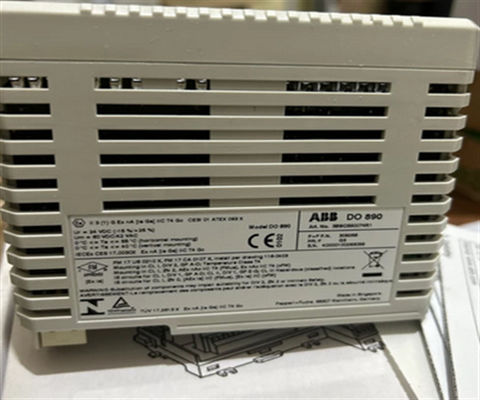

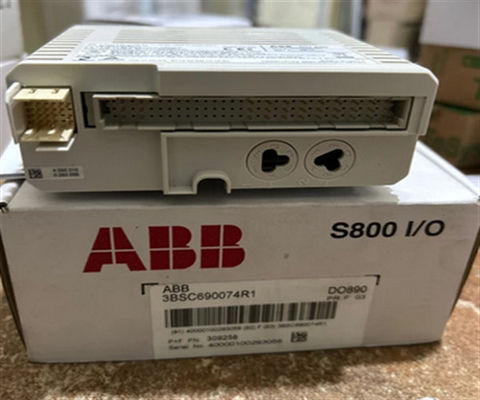

3BSC690074R1 ABB DO890 Digitale uitgang 4x1 Ch met intrinsieke veiligheidsinterface
Productgegevens:
De module bevat intrinsieke veiligheidsbeveiligingscomponenten op elk kanaal voor aansluiting op procesapparatuur in gevaarlijke gebieden zonder dat extra externe apparaten nodig zijn.
Elk kanaal kan een nominale stroom van 40 mA aansturen op een veldbelasting van 300 ohm, zoals een Ex-gecertificeerd magnetoventil, een alarmbel of een indicatorlamp.Open en kortsluitingsdetectie kan voor elk kanaal worden geconfigureerdAlle vier de kanalen zijn galvanisch geïsoleerd tussen de kanalen en van de ModuleBus en stroomvoorziening.
De TU890 en TU891 Compact MTU kunnen met deze module worden gebruikt en maakt het mogelijk twee draden aan te sluiten op de procesapparatuur zonder extra terminals.TU890 voor Ex-toepassingen en TU891 voor niet-Ex-toepassingen.
Algemene informatie
| Artikelnummer |
3BSC690074R1 |
| Type |
Digitale uitgang |
| Signalspecificatie |
11 V, 40 mA |
| Aantal kanalen |
4 |
| Signaltype |
Elektrische schakelaar |
| HART |
- Nee, niet echt. |
| Staatsonderneming |
- Nee, niet echt. |
| Afschaffing |
- Nee, niet echt. |
| Hoge integriteit |
- Nee, niet echt. |
| Intrinsieke veiligheid |
- Ja, dat klopt. |
| Mechanische werkzaamheden |
S800 |
Gedetailleerde gegevens
| Isolatie |
Individueel geïsoleerd, kanaal-naar-kanaal en circuitsamenhangend |
| Uitgangsbelasting |
100 - 5000 Ω |
| Stroombeperking |
Kortsluitingsbestendige beperkte uitgang |
| Nominale isolatiespanning |
50 V |
| Dielectrische testspanning |
500 V.c. |
| Energieverlies |
4.4 W |
| Stroomverbruik +5 V Modulebus |
Typ. 80 mA, max. < 150 mA |
| Stroomverbruik + 24 V extern |
Typ. 250 mA, max. <360 mA |
Diagnostiek
| LED's voor |
F (ault), R (un), W (lezen), O (SP), kanaal 1-4 status |
| Toezicht |
Interne procesvoorziening
Grens voor het detecteren van een storing in een kortsluiting < 20 Ω
Opencircuitfoutdetectiegrens > 100 kΩ
Foutgevoelstroom < 4 mA |
| Aanduiding van de status van het toezicht |
256, 512, 1024 ms |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
EN 61010-1, EN 61010-2-201 |
| Gevaarlijke plaats |
ATEX/IECEx Zone 2 met interface met Zone 0, cFMus C1, Div 2/Zone 2 met interface met C1, C2, C3 Div 1/Zone 0 |
| Certificering van schepen |
ABS, BV, DNV, LR |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F) |
| Temperatuur, opslag |
-40 tot +70 °C (-40 tot +158 °F) |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Corrosiebescherming |
ISA-S71.04: G3 |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F) |
| Beschermingsklasse |
IP20 volgens IEC 60529 |
| Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
| RoHS-naleving |
Richtlijn 2011/65/EU van het Europees Parlement en de Raad (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Verenigbaarheid
| Gebruik met MTU |
TU890, TU891 |
| Sleutelcode |
AB |
Afmetingen
| Breedte |
45 mm (1,77 ̊) |
| Diepte |
102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Hoogte |
119 mm (4,7 ̊) |
| Gewicht |
0.2 kg (0,44 lb) |
Kenmerken en voordelen
- 4 kanalen voor 11 V, 40 mA digitale uitgangen.
- Alle kanalen volledig geïsoleerd.
- Vermogen om ex-gecertificeerde magnetische kleppen en alarmsonneapparaten aan te drijven.
- Uitgangs- en foutstatusindicatoren voor elk kanaal.
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:DO890 3BSC690074R.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER1.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
