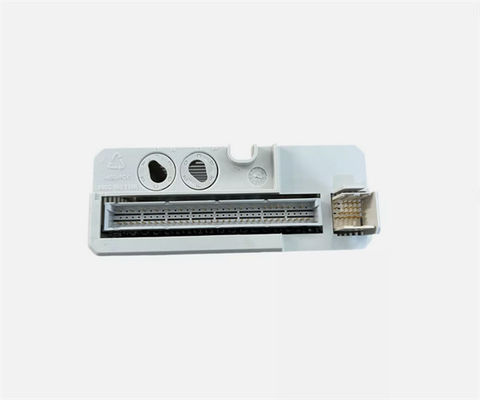

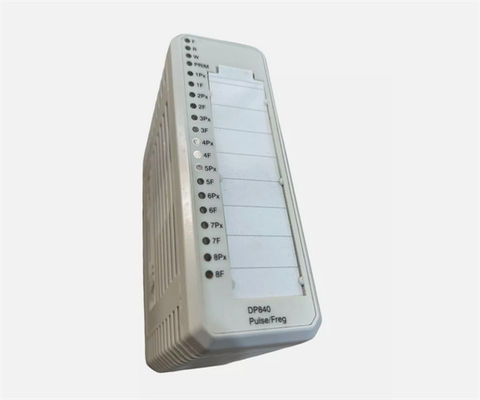

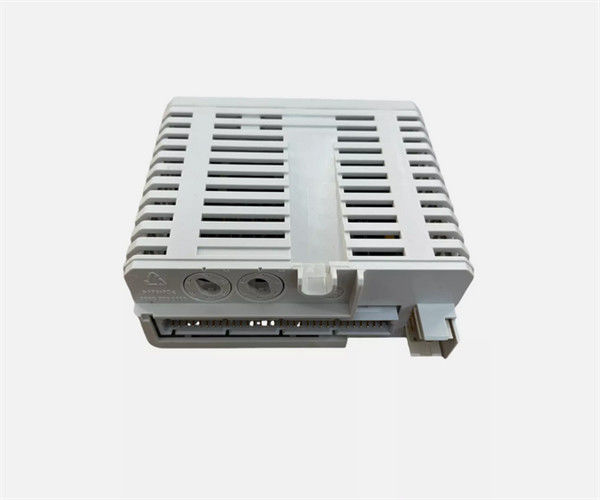

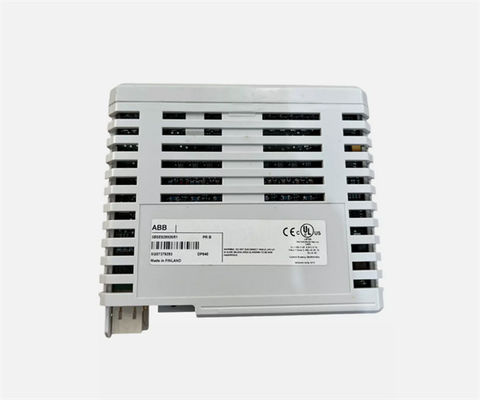

ABB 3BSE028926R1 Incrementele pulsmomentermodule DP840
Productgegevens:
Dit document en delen daarvan mogen niet worden gereproduceerd of gekopieerd zonder schriftelijke toestemming van ABB en de inhoud ervan mag niet aan derden worden verstrekt,noch gebruikt voor enig ongeoorloofd doel.
De handelsmerken ABB en Relion zijn geregistreerde handelsmerken van de ABB Group.Alle andere in dit document vermelde merken of productnamen kunnen handelsmerken of geregistreerde handelsmerken zijn van hun respectieve houders.. Garantie Vraag de garantievoorwaarden aan uw dichtstbijzijnde ABB-vertegenwoordiger
De gegevens, voorbeelden en diagrammen in deze handleiding zijn uitsluitend bedoeld voor het concept of de productbeschrijving en mogen niet worden beschouwd als een verklaring van gegarandeerde eigenschappen.Alle personen die verantwoordelijk zijn voor het gebruik van de in dit handboek bedoelde apparatuur moeten zich ervan vergewissen dat elke beoogde toepassing geschikt en aanvaardbaar is., met inbegrip van de naleving van alle toepasselijke veiligheids- of andere bedrijfsvoorschriften. any risks in applications where a system failure and/or product failure would create a risk for harm to property or persons (including but not limited to personal injuries or death) shall be the sole responsibility of the person or entity applying the equipment, en de verantwoordelijken worden verzocht ervoor te zorgen dat alle maatregelen worden genomen om dergelijke risico's uit te sluiten of te beperken.
Dit product is ontworpen om te worden verbonden en gegevens en informatie te communiceren via een netwerkinterface die moet worden verbonden met een beveiligd netwerk.Het is de verantwoordelijkheid van de persoon of entiteit die verantwoordelijk is voor het beheer van het netwerk om een veilige verbinding met het netwerk te waarborgen en de nodige maatregelen te nemen (zoals:, maar niet beperkt tot, installatie van firewalls, toepassing van authenticatie-maatregelen, versleuteling van gegevens, installatie van antivirusprogramma's, enz.) om het product en het netwerk te beschermen,zijn systeem en interfaceABB is niet aansprakelijk voor dergelijke schade en/of verliezen.
Bestellen
HS-code:
903084-- Oscilloscopen, spectrumanalysatoren en andere instrumenten en apparaten voor het meten of controleren van elektrische hoeveelheden, met uitzondering van meters bedoeld bij post 90.28 instrumenten en apparaten voor het meten of detecteren van alfa, bèta, gamma, röntgen, kosmische of andere ioniserende straling
Gedetailleerde gegevens
| Isolatie |
Groepsgewijs van de grond geïsoleerd |
| Fout |
Maximale relatieve fout (4): PRIT = 10 ms: 300 ppm PRIT = 20 ms: 150 ppm PRIT = 50 ms: 60 ppm PRIT = 100 ms: 30 ppm Maximale fout in de kristallen oscillator: 120 ppm + 5 ppm/jaar Maximale absolute fout = rel.Fout + oscillatorfout (PRIT = 10 ms), leeftijd < 16 jaar): 500 ppm (= 0,05%) |
| Stroombeperking |
Ingebouwd in de huidige beperkte sensor vermogen |
| Maximale lengte van de veldkabel |
200 meter (218 meter) |
| Nominale isolatiespanning |
50 V |
| Dielectrische testspanning |
500 V.c. |
| Energieverlies |
4 W |
| Stroomverbruik +5 V Modulebus |
115 mA |
| Stroomverbruik + 24 V extern |
NAMUR = 56 + 0,5 x externe belasting [mA] 12 V = 89 + 0,7 x externe belasting [mA] 24 V = 97 + externe belasting [mA] |
Diagnostiek
| LED's voor |
F (ault), R (un), W (lezen), P (rimary), kanaal 1-8 P (ulse) en F (ault) |
| Toezicht |
Processpanning
Toezicht op de lus |
| Aanduiding van de status van het toezicht |
Fout van de module, waarschuwing van de module, fout van het kanaal |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt. |
| Gevaarlijke plaats |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| Certificering van schepen |
BV, DNV, LR |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F), goedkeuring wordt verleend voor +5 tot +55 °C |
| Temperatuur, opslag |
-40 tot +70 °C (-40 tot +158 °F) |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Corrosiebescherming |
ISA-S71.04: G3 |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F) |
| Beschermingsklasse |
IP20 volgens IEC 60529 |
| Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 en EN 61000-6-2 |
| Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
| RoHS-naleving |
Richtlijn 2011/65/EU (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
verenigbaarheid
| Gebruik met MTU |
De in lid 1 bedoelde vergunningen zijn uitsluitend van toepassing op: |
| Sleutelcode |
CF |
Kenmerken en voordelen
- 8 kanalen
- De modules kunnen zowel in eenmalige als redundante toepassingen worden gebruikt
- Interface voor NAMUR, signaalniveaus van 12 V en 24 V-omvormers
- Elk kanaal kan worden geconfigureerd voor het tellen van pulsen of frequentiemeting
- De ingangen kunnen ook worden gelezen als DI-signalen
- Pulsmoment door ophoping in een 16-bits teller
- Frequentie (snelheids) meting 0,5 Hz - 20 kHz
- Geavanceerde diagnose aan boord
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:DP840 3BSE028926R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER1.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
