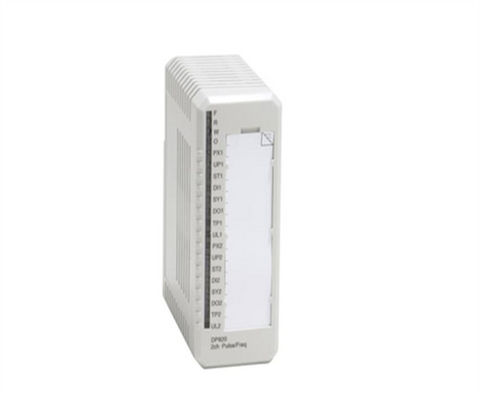

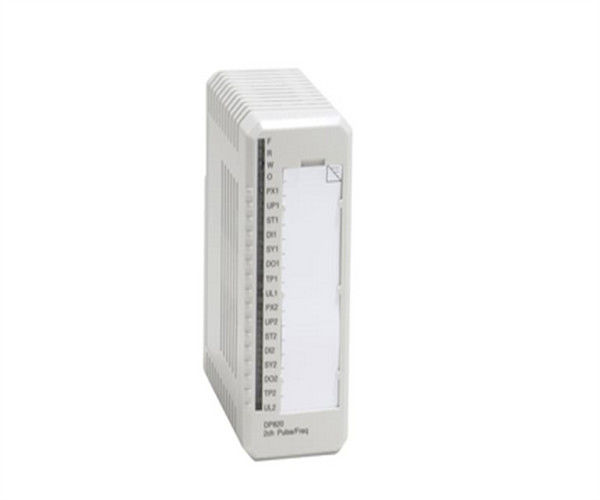

DP820 3BSE013228R1 ABB Pulsmodule Digitale versterkermodule
Beschrijving
DP820 is een tweekanaals pulsmessmodule voor inkrementele pulszenders tot 1,5 MHz. Elk kanaal bevat tellers en registers voor positie/lengte en snelheid/frequentie meting.Elk kanaal biedt drie uitgebalanceerde ingangen voor de aansluiting van een puls zender, één digitale ingang en één digitale uitgang. Pulszenders met RS422, +5 V, +12 V, +24 V en 13 mA interfaces kunnen worden aangesloten op DP820.
Gebruik DP820 met module beëindigingseenheden TU810V1, TU812V1, TU814V1, TU830V1, TU833.
Algemene informatie
| Artikelnummer |
3BSE013228R1 |
| Type |
Pulsmeter |
| Signalspecificatie |
24 V stroom (12 - 32 V stroom) |
| Aantal kanalen |
2 |
| HART |
- Nee, niet echt. |
| Staatsonderneming |
- Nee, niet echt. |
| Afschaffing |
- Nee, niet echt. |
| Hoge integriteit |
- Nee, niet echt. |
| Intrinsieke veiligheid |
- Nee, niet echt. |
| Mechanische werkzaamheden |
S800 |
Gedetailleerde gegevens
| Inputimpedantie |
2.5 kΩ (DI-invoer) |
| Isolatie |
Individueel geïsoleerd, gemeenschappelijk van kanaal tot kanaal en van circuit tot circuit |
| Fout |
Maximale frequentiemetingsfout Relatieve fout Absolute fout (inclusief temperatuurdrift): [320/(MEASTIMEx in ms) ] ppm [(320/(MEASTIMEx in ms) +100] ppm |
| Stroombeperking |
Sensorvermogen kan worden beperkt door de MTU |
| Maximale lengte van de veldkabel |
200 meter (218 meter) |
| Nominale isolatiespanning |
50 V |
| Dielectrische testspanning |
500 V.c. |
| Energieverlies |
2.5 W |
| Stroomverbruik +5 V Modulebus |
120 mA |
| Stroomverbruik +24 V Modulebus |
0 |
| Stroomverbruik + 24 V extern |
0 |
Diagnostiek
| LED's voor |
P ((ulse) X, UP (richting), ST ((ruit), DI, SY ((nch), DO, TP (overbrengingsvermogen OK), allemaal per kanaal |
| Toezicht |
Processpanning per kanaal |
| Aanduiding van de status van het toezicht |
Fout van de module, waarschuwing van de module, fout van het kanaal |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt. |
| Gevaarlijke plaats |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| Certificering van schepen |
ABS, BV, DNV, LR |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F), goedkeuring wordt verleend voor +5 tot +55 °C |
| Temperatuur, opslag |
-40 tot +70 °C (-40 tot +158 °F) |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Corrosiebescherming |
ISA-S71.04: G3 |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F) |
| Beschermingsklasse |
IP20 volgens IEC 60529 |
| Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 en EN 61000-6-2 |
| Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
| RoHS-naleving |
Richtlijn 2011/65/EU (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Afmetingen
| Breedte |
45 mm (1,77 ̊) |
| Diepte |
102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Hoogte |
119 mm (4,7 ̊) |
| Gewicht |
00,15 kg (0,33 lbs) |
Kenmerken en voordelen
- Twee kanalen
- Interface voor signaalniveaus van RS422, 5 V, 12 V, 24 V en 13 mA
- Gelijktijdige pulsmethode en frequentiemeting
- Impulsen tellen (lengte/positie) door accumulatie in een tweerichtings 29-bits teller
- Frequentie (snelheids) meting 0,25 Hz - 1,5 MHz
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:DP820 3BSE013228R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
