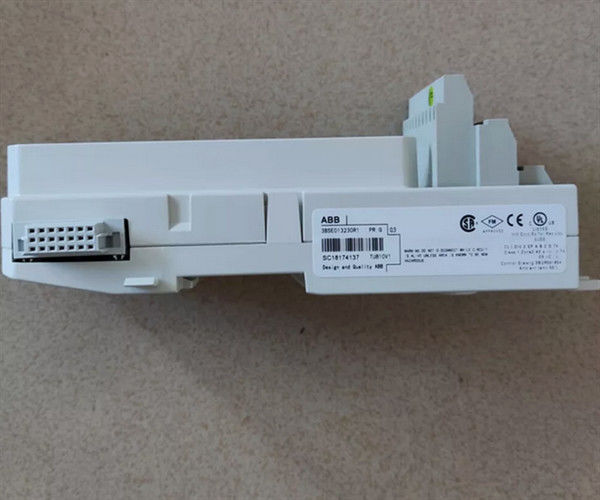

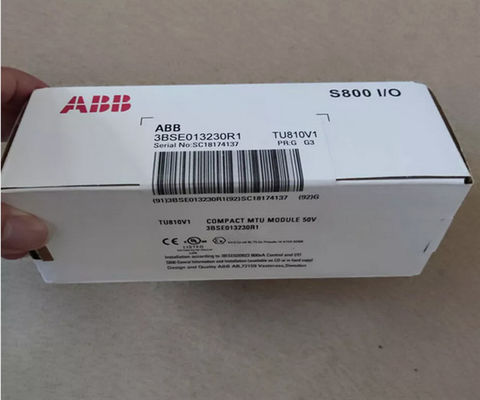

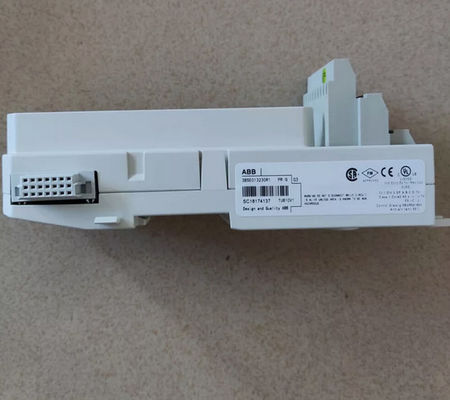

ABB 3BSE013230R1 Compacte beëindigingsmodule MTU TU810V1
Beschrijving
De TU810/TU810V1 is een 16-kanaal 50 V compacte module terminatie-eenheid (MTU) voor de S800 I/O. De MTU is een passieve eenheid die wordt gebruikt voor de aansluiting van de veldbedrading op de I/O-modules.Het bevat ook een deel van de ModuleBus.
De MTU distribueert de ModuleBus naar de I/O-module en naar de volgende MTU.

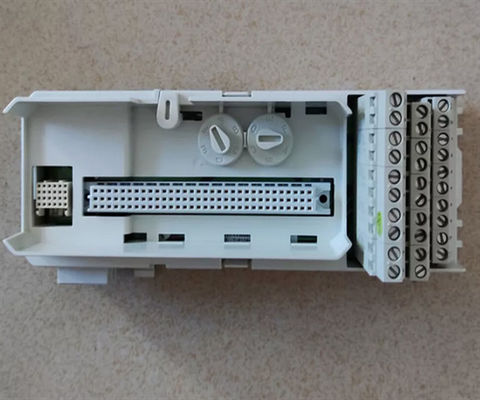

Twee mechanische toetsen worden gebruikt om de MTU voor verschillende soorten I/O-modules te configureren.Elke sleutel heeft zes posities., wat een totaal aantal van 36 verschillende configuraties geeft.
Algemene informatie
| Artikelnummer |
3BSE013230R1 |
| Type |
Compact |
| Verbinding |
Terminalblok |
| Kanalen |
16 |
| Spanning |
50 V |
| Montage |
Beide richtingen |
| Montage details |
Horizontaal 55 oC (131 °F)
Verticaal 40 oC (104 °F) |
| Gebruik met I/O |
De in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde vergunningen zijn uitsluitend van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 genoemde vergunningen.,DP840 |
| Procesverbindingen |
2 x 2 Procesvermogen, 5 x 2 Procesvermogen (0 V) |
| Eenvoudige/redundante I/O |
Alleenstaande |
Gedetailleerde gegevens
| Maximale stroom per I/O-kanaal |
2A |
| Maximale processtroomverbinding |
5A |
| Aanvaardbare draden |
Vaste stof: 0,2 - 4 mm2 Stranded: 0,2 - 2,5 mm2, 24 - 12 AWG |
| Dielectrische testspanning |
500 V.c. |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt. |
| Gevaarlijke plaats |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| Certificering van schepen |
ABS, BV, DNV-GL, LR |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F), goedkeuring wordt verleend voor +5 tot +55 °C |
| Temperatuur, opslag |
-40 tot + 70 °C (-40 tot + 158 °F) |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Corrosiebescherming |
ISA-S71.04: G3 |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage 40 °C (104 °F) |
| Beschermingsklasse |
IP20 volgens IEC 60529 |
| Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
| RoHS-naleving |
EN 50581:2012 |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Afmetingen
| Breedte |
met een diameter van niet meer dan 10 mm,
58.5 mm (2,3 inch) rand tot rand geïnstalleerd |
| Diepte |
met een breedte van niet meer dan 50 mm |
| Hoogte |
met een breedte van niet meer dan 50 mm |
| Gewicht |
0.17 kg (0,37 lbs) |
Kenmerken en voordelen
- Compacte installatie van I/O-modules met eendraadverbinding.
- Tot 16 kanalen van veldsignalen en processorverbindingen.
- Verbindingen met ModuleBus- en I/O-modules.
- Mechanische sleutels voorkomen het inbrengen van de verkeerde I/O-module.
- Vergrendelingstoestel aan de DIN-rail voor aarding.
- Montage van DIN-rails.
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:De in de bijlage bij Verordening (EG) nr. 396/2005 vermelde voorwaarden zijn van toepassing op:.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
