ABB 3BSE036714R1 TU8138 Kanal 250 V Compact Module Termination Unit Voor S800 I/O
Beschrijving

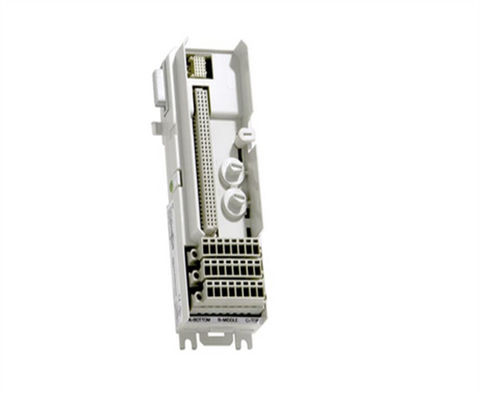

De TU813 is een 8-kanaal 250 V compact module terminatie-eenheid (MTU) voor de S800 I/O. De TU813 heeft drie rijen crimp snap-in connectoren voor veldsignalen en process power verbindingen.
De MTU is een passieve eenheid die wordt gebruikt voor de aansluiting van de veldbedrading op de I/O-modules.
De maximale nominale spanning is 250 V en de maximale nominale stroom is 3 A per kanaal. De MTU verdeelt de ModuleBus naar de I/O-module en naar de volgende MTU.Het genereert ook het juiste adres van de I/O-module door het verschuiven van de uitgaande positie signalen naar de volgende MTU.
Twee mechanische toetsen worden gebruikt om de MTU voor verschillende soorten I/O-modules te configureren.Elke sleutel heeft zes posities., wat een totaal aantal van 36 verschillende configuraties geeft.
Algemene informatie
| Artikelnummer |
3BSE036714R1 |
| Type |
Compact |
| Verbinding |
Crimp Snap-in connector |
| Kanalen |
8 |
| Spanning |
250 V |
| Montage |
Beide richtingen |
| Montage details |
Horizontaal 55 oC (131 °F)
Verticaal 40 oC (104 °F) |
| Gebruik met I/O |
DI820, DI821, DI825, DO820, DO821 en AI825 |
| Procesverbindingen |
16 |
| Eenvoudige/redundante I/O |
Alleenstaande |
Gedetailleerde gegevens
| Maximale stroom per I/O-kanaal |
3 A |
| Aanvaardbare draden |
Gedrukt: 0,2 - 0,5 mm2, 24 - 20 AWG
0.5 - 1,0 mm2, 20 - 18 AWG
1.5 - 2,5 mm2, 16 - 14 AWG |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt. |
| Gevaarlijke plaats |
ATEX-zone 2 |
| Certificering van schepen |
- |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F), goedkeuring wordt verleend voor +5 tot +55 °C |
| Temperatuur, opslag |
-40 tot + 70 °C (-40 tot + 158 °F) |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Corrosiebescherming |
ISA-S71.04: G3 |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage 40 °C (104 °F) |
| Beschermingsklasse |
IP20 volgens IEC 60529 |
| Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
| RoHS-naleving |
EN 50581:2012 |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Afmetingen
| Breedte |
64 mm (2,52 inch) inclusief aansluiting, 58,5 mm (2,3 inch) rand-aan-rand geïnstalleerd |
| Diepte |
met een breedte van niet meer dan 50 mm |
| Hoogte |
met een breedte van niet meer dan 50 mm |
| Gewicht |
0.17 kg (0,37 lbs) |
Kenmerken en voordelen
- Compacte installatie van I/O-modules.
- Tot 8 geïsoleerde kanalen van veldsignaalverbindingen met gekrimpte snap-in connectoren.
- Verbindingen met ModuleBus- en I/O-modules.
- Mechanische sleutels voorkomen het inbrengen van de verkeerde I/O-module.
- Vergrendelingstoestel aan de DIN-rail voor aarding.
- Montage van DIN-rails.
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:TU813 3BSE036714R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
