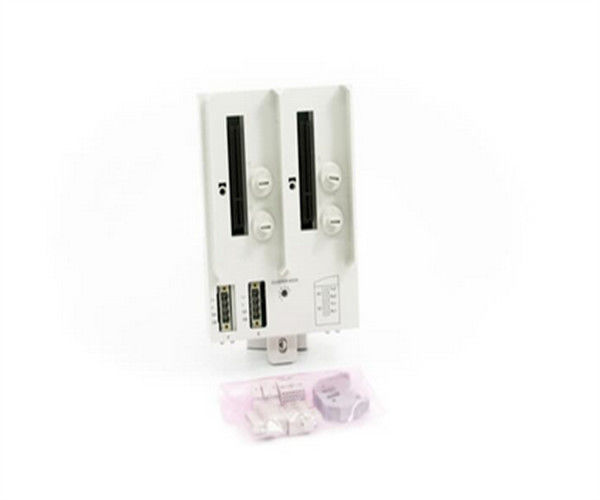

TU848 3BSE042558R1 Module Termination Unit ABB Redundante voedingsmodule
Beschrijving
De TU848 is een module terminatie-eenheid (MTU) voor redundante configuratie van de Optical ModuleBus Modem TB840/TB840A.
De MTU is een passieve eenheid met verbindingen voor dubbele voedingsvoorziening (één voor elk modem), dubbele elektrische ModuleBus, twee TB840/TB840A en een roterende schakelaar voor het instellen van clusteradressen (1 tot 7).
Twee mechanische toetsen worden gebruikt om de MTU te configureren voor de juiste modules.De configuraties kunnen worden gewijzigd met een schroevendraaier.
Terminatie-eenheid TU848 heeft individuele stroomtoevoerverbindingen en verbindt TB840/TB840A met redundante I/O.Terminatie-eenheid TU849 heeft individuele stroomtoevoerverbindingen en verbindt TB840/TB840A met niet-redundante I/O.
Algemene informatie
| Artikelnummer |
3BSE042558R1 |
| Communicatieprotocol |
Modulebus |
| Meester of slaaf |
N/A |
| Lijnredundantie |
- Ja, dat klopt. |
| Module-redundantie |
- Ja, dat klopt. |
| Hot Swap |
- Nee, niet echt. |
| Type |
Overbodige TB840/TB840A, overbodige I/O, dubbel vermogen |
| Invoervermogen |
24 V stroom (19,2 -30 V) |
| Montage |
Verticaal of horizontaal |
Gedetailleerde gegevens
| Verbinding |
N/A |
| 24 V verbruik type. |
N/A |
| ModuleBus stroomverdeling |
Maximaal 5 V 1,5 A
24 V 1,5 A |
| Mechanische sleutels |
36 verschillende combinaties |
| Aanvaardbare draden |
Vaste stof: 0,2 - 2,5 mm2
Geplatte: 0,2 -2,5 mm2, 24 -12 AWG
Aanbevolen koppel: 0,5 Nm |
| Nominale isolatiespanning |
50 V |
| Dialectische testspanning |
500 V.c. |
| Energieverlies |
2.5 W |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen geacht te worden beperkt tot de volgende categorieën: |
| Gevaarlijke plaats |
cULus Gevaarlijke locatie Klasse 1 Zone 2, ATEX Zone 2 |
| Certificaten van schepen |
ABS, BV, DNV-GL, LR |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F), goedkeuring wordt verleend voor +5 tot +55 °C |
| Temperatuur, opslag |
-40 tot +70 °C (-40 tot +158 °F) |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage 40 °C (104 °F) |
| Klasse van de uitrusting |
Klasse I volgens IEC 60536; (grondbeschermd) |
| Ingangsbescherming |
IP20 volgens IEC 60529 |
| RoHS-naleving |
Richtlijn 2011/65/EU (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Afmetingen
| Breedte |
124 mm (4.88 inch) |
| Hoogte |
186.5 mm (7,34 inch) inclusief slot |
| Diepte |
47 mm (1.85 inch) |
| Gewicht |
00,45 kg (0,99 lbs) |
Kenmerken en voordelen
• Dubbele stroomvoorziening
• Een draaiende schakelaar voor het instellen van clusteradressen
• Mechanische vergrendeling verhindert het inbrengen van het verkeerde module-type
• Overbodige ModuleBus
• Vergrendeling van de DIN-rail
• DIN-rail gemonteerd
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:TU848 3BSE042558R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
