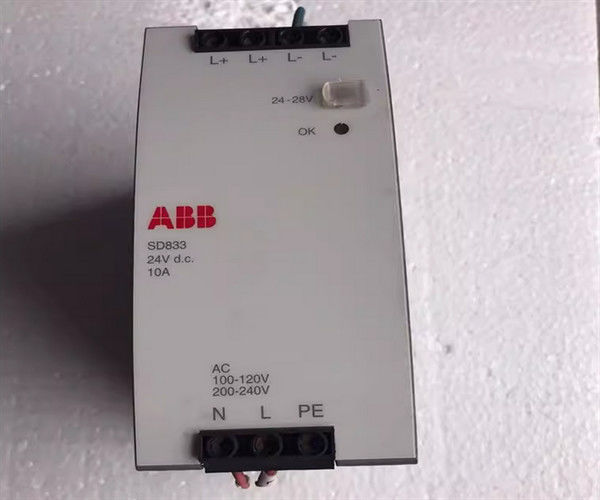

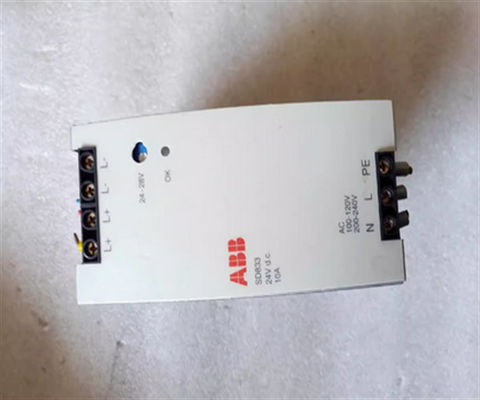

ABB 3BSC610066R1 SD833 Stroomvoorziening, G2-conform
Beschrijving
The SD83x Power Supply Units are designed to meet all the applicable electrical safety data stated by the EN 50178 harmonized European Standard Publication and the additional safety and function data required by EN 61131-2 and UL 508.
De secundaire uitgangscircuits worden geaccepteerd voor SELV- of PELV-toepassingen.Deze voedingsbronnen kunnen worden gebruikt voor niet-redundante en redundante toepassingen.
Voor redundante toepassingen zijn diode-stemeenheden SS823 of SS832 vereist.Ze bieden een zachte startfunctie.Het aansteken van een SD83x zal geen zekeringen of aardbreukcircuitschakelaars activeren.
Algemene informatie
| Artikelnummer |
3BSC610066R1 |
| Type |
Stroomvoorziening |
| Nominale uitgangsstroom |
10 A |
| Nominaal uitgangsvermogen |
240 W |
| Nominale uitgangsspanning |
gelijkstroom 24 V |
| Nominaal invoervermogen |
447/514 VA |
| Stroomstroom/invoerspanning, nominale |
100-120 V A.C. 200-240 V A.C. Auto-selectie-invoer |
| Toepassingen |
SELV en PELV |
| Efficiëntie |
91/91,6 % |
Gedetailleerde gegevens
| Toegestane variatie van de hoofdspanning |
100-120 V stroom +-10 %, 200-240 V stroom +-10 % |
| Hoofdfrequentie |
50-60 Hz +- 6% |
| Primaire piekstroom bij vermogen op |
< 10 A |
| Verdeling van de lading |
- |
| Toezicht relais |
- Nee, niet echt. |
| Vermogensfactor (bij nominale uitgangsvermogen) |
0.59/0.51 |
| Warmteafvoer |
24/22 W |
| Regeling van de uitgangsspanning bij maximale stroom |
< 70 mV / < 100 mV |
| Ripple (piek tot piek) |
< 50 mV |
| Tijd voor het vasthouden van de secundaire spanning bij stroomstoring |
46/47 ms |
| Maximale uitgangsstroom |
12 A Bij omgevingstemperatuur < 45 °C |
| Maximale omgevingstemperatuur |
55 °C |
| Primaire: Aanbevolen externe zekerheid |
10-20 A |
| Secundair: kortsluiting |
14-18 A |
| Uitgang boven spanningsbescherming |
< 39 V |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
IEC 61131-2, UL 508, EN 50178 |
| ATEX-zone 2 |
- Nee, niet echt. |
| IECEx-zone 2 |
- Nee, niet echt. |
| Gevaarlijke locatie, klasse 1 Div 2 |
- Nee, niet echt. |
| Certificering van schepen |
DNV-GL, ABS |
| Beschermingscategorie |
IP20 volgens IEC 60529 |
| Corrosieve atmosfeer ISA-S71.04 |
G2 |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Mechanische bedrijfsomstandigheden |
IEC 61131-2 |
| EMC |
EN 61000-6-4 en EN 61000-6-2 |
| Overspanningscategorieën |
Overspanningscategorie III (IEC/EN 60664-1) |
| Klasse van de uitrusting |
Klasse 1 volgens EN 50718; 3.56 |
| RoHS-naleving |
Richtlijn 2011/65/EU (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Afmetingen
| Breedte |
60 mm (2.36") |
| Diepte |
117 mm (4,61") |
| Hoogte |
124 mm (4,88") |
| Gewicht (lb) |
700 g (1,5 lb) |
| Montage-afstand W mm |
15 mm (0,59") |
| Montageafstand H mm |
40 mm (1,57") |
Kenmerken en voordelen
- Eenvoudige montage op DIN-spoor
- Klasse I-apparatuur, (als verbonden met beschermende aarding, (PE))
- Overspanning van categorie III voor aansluiting op de primaire hoofdleiding
TN-netwerk
- Beschermende scheiding van secundair circuit van primair circuit
- Geaccepteerd voor SELV- en PELV-toepassingen
- De uitgang van de eenheden is beschermd tegen overstroom
(stroomlimiet) en overspanning (OVP)
