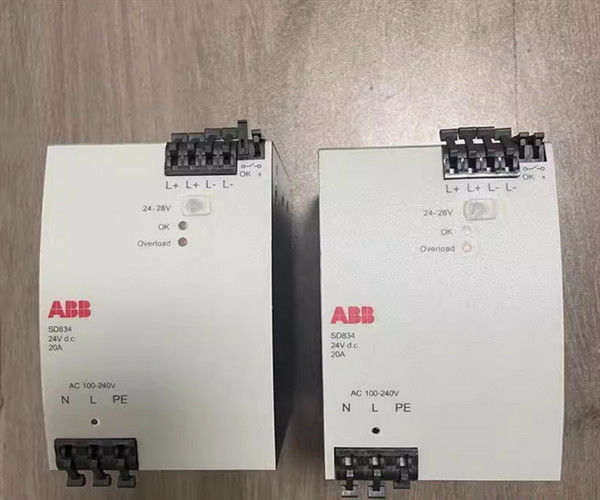

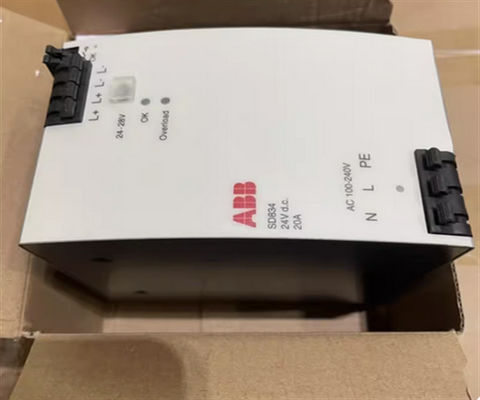

3BSC610067R1 ABB SD834 Stroomtoevoerapparaat Redundante stroomtoevoermodule
Beschrijving
The SD83x Power Supply Units are designed to meet all the applicable electrical safety data stated by the EN 50178 harmonized European Standard Publication and the additional safety and function data required by EN 61131-2 and UL 508.
De secundaire uitgangscircuits worden geaccepteerd voor SELV- of PELV-toepassingen.Deze voedingsbronnen kunnen worden gebruikt voor niet-redundante en redundante toepassingen.
Voor redundante toepassingen zijn diode-stemeenheden SS823 of SS832 vereist.Ze bieden een zachte startfunctie.Het aansteken van een SD83x zal geen zekeringen of aardbreukcircuitschakelaars activeren.
Algemene informatie
| Artikelnummer |
3BSC610067R1 |
| Type |
Stroomvoorziening |
| Nominale uitgangsstroom |
20 A |
| Nominaal uitgangsvermogen |
480 W |
| Nominale uitgangsspanning |
gelijkstroom 24 V |
| Nominaal invoervermogen |
547/568 VA |
| Stroomstroom/invoerspanning, nominale |
100-240 V stroomstroom 110-150 V stroomstroom |
| Toepassingen |
SELV en PELV |
| Efficiëntie |
92.4/93.9 % |
Gedetailleerde gegevens
| Toegestane variatie van de hoofdspanning |
85-276 V a.c. 88-187 V d.c. |
| Hoofdfrequentie |
50-60 Hz +- 6% |
| Primaire piekstroom bij vermogen op |
< 13 A |
| Verdeling van de lading |
Parallelle verbinding |
| Toezicht relais |
- Ja, dat klopt. |
| Vermogensfactor (bij nominale uitgangsvermogen) |
0.95/0.90 |
| Warmteafvoer |
40/31 W |
| Regeling van de uitgangsspanning bij maximale stroom |
< 10 mV / < 100 mV |
| Ripple (piek tot piek) |
< 100 mV |
| Tijd voor het vasthouden van de secundaire spanning bij stroomstoring |
| 230V/10A min. |
77 seconden |
| 230V/10A type |
100 ms |
| 230V/20A min. |
36 ms |
| 230V/20A type |
51 ms |
| |
| 120V/10A min. |
51 ms |
| 120V/10A type |
62 ms |
| 120V/20A min. |
22 seconden |
| 120V/20A type |
32 ms |
|
| Maximale uitgangsstroom |
30 A < 4 s |
| Maximale omgevingstemperatuur |
55 °C |
| Primaire: Aanbevolen externe zekerheid |
10-20 A |
| Secundair: kortsluiting |
Hiccup (2s op 17s af) |
| Uitgang boven spanningsbescherming |
< 37 V |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
IEC 61131-2, UL 508, EN 50178 |
| ATEX-zone 2 |
- Nee, niet echt. |
| IECEx-zone 2 |
- Nee, niet echt. |
| Gevaarlijke locatie, klasse 1 Div 2 |
- Ja, dat klopt. |
| Gevaarlijke plaats |
C1 Div 2 cULus |
| Certificering van schepen |
ABS, BV, DNV-GL, LR |
| Beschermingscategorie |
IP20 volgens IEC 60529 |
| Corrosieve atmosfeer ISA-S71.04 |
G2 |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Mechanische bedrijfsomstandigheden |
IEC 61131-2 |
| EMC |
EN 61000-6-4 en EN 61000-6-2 |
| Overspanningscategorieën |
Overspanningscategorie III (IEC/EN 60664-1) |
| Klasse van de uitrusting |
Klasse 1 volgens EN 50718; 3.56 |
| RoHS-naleving |
Richtlijn 2011/65/EU (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Afmetingen
| Breedte |
82 mm ((3.23") |
| Diepte |
127 mm ((5,0") |
| Hoogte |
124 mm (4,88") |
| Gewicht (lb) |
1200 g (2,6 lb) |
| Montage-afstand W mm |
15 mm (0,59") |
| Montageafstand H mm |
40 mm (1,57") |
Kenmerken en voordelen
- Eenvoudige montage op DIN-spoor
- Klasse I-apparatuur, (als verbonden met beschermende aarding, (PE))
- Overspanning van categorie III voor aansluiting op de primaire hoofdleiding
TN-netwerk
- Beschermende scheiding van secundair circuit van primair circuit
- Geaccepteerd voor SELV- en PELV-toepassingen
- De uitgang van de eenheden is beschermd tegen overstroom
(stroomlimiet) en overspanning (OVP)
- SD834 kan parallel worden aangesloten om het uitgangsvermogen te verhogen
- Zowel AC- als DC-invoer bij SD831 en SD834
- Floating DC-OK relaiscontact bij SD834
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:SD834 3BSC610067R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
