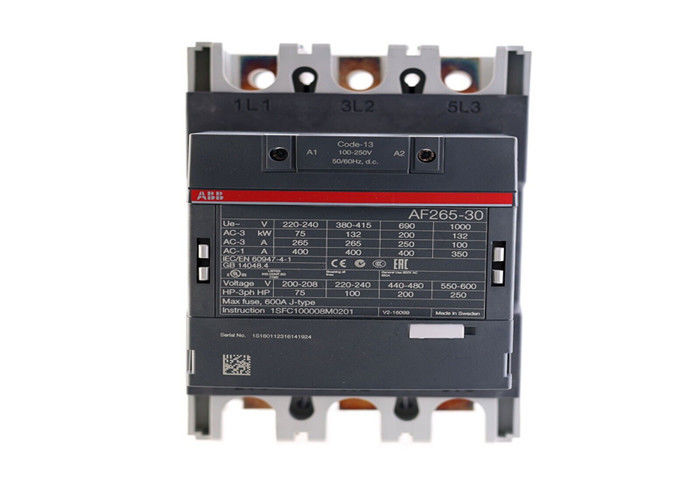

De AF265-30-11-13 is een 3 pool - 1000 V IEC of 600 V UL contactor met vooraf gemonteerde hulpcontacten



Afmetingen
Nettobreedte van het product:
140 mm
Netto-diepte / lengte van het product:
180 mm
Netto-hoogte van het product:
225 mm
Nettogewicht van het product:
30,9 kg








Technische
Aantal hoofdcontacten NO:
3
Aantal hoofdcontacten
0
Aantal hulpcontacten NO:
1
Aantal hulpcontacten NC:
1
Nominale bedrijfsspanning:
Hoofdcircuit 1000 V
Nominale frequentie (f):
Hoofdcircuit 50 / 60 Hz
Conventioneel thermisch luchtstrom (Ith):
conform IEC 60947-4-1, open contactoren Θ = 40 °C 400 A
Nominale bedrijfsstroom AC-1 (Ie):
(1000 V) 40 °C 350 A
(1000 V) 55 °C 300 A
(1000 V) 60 °C 300 A
(1000 V) 70 °C 240 A
(690 V) 40 °C 400 A
(690 V) 55 °C 350 A
(690 V) 70 °C 290 A
Nominale bedrijfsstroom AC-3 (Ie):
(415 V) 55 °C 265 A
(440 V) 55 °C 265 A
(500 V) 55 °C 250 A
(690 V) 55 °C 250 A
(1000 V) 55 °C 113 A
(380 / 400 V) 55 °C 265 A
(220 / 230 / 240 V) 55 °C 265 A
Nominaal bedrijfsvermogen AC-3 (Pe):
(415 V) 132 kW
(440 V) 160 kW
(500 V) 160 kW
(690 V) 200 kW
(1000 V) 160 kW
(380 / 400 V) 132 kW
(220 / 230 / 240 V) 75 kW
Nominale breekkracht AC-3:
8 x Ie AC-3
Nominale productiecapaciteit AC-3:
10 x Ie AC-3
Beschermingsinrichtingen voor kortsluiting:
gG Type zekeringen 500 A
Nominale kortdurende laagspanningsstroom (Icw):
bij 40 °C omgevingstemperatuur, in vrije lucht, uit een koude toestand 10 s 2120 A
bij 40 °C omgevingstemperatuur, in vrije lucht, uit een koude toestand 15 min 400 A
bij omgevingstemperatuur van 40 °C, in vrije lucht, uit een koude toestand 1 min 865 A
bij 40 °C omgevingstemperatuur, in vrije lucht, uit een koude toestand 1 s 2650 A
bij 40 °C omgevingstemperatuur, in vrije lucht, uit een koude toestand 30 s 1224 A
Maximaal breekvermogen:
cos phi=0,45 (cos phi=0,35 voor Ie > 100 A) bij 440 V 3800 A
cos phi=0,45 (cos phi=0,35 voor Ie > 100 A) bij 690 V 3300 A
Maximale elektrische schakelfrequentie:
(AC-1) 300 cycli per uur
(AC-2 / AC-4) 150 cycli per uur
(AC-3) 300 cycli per uur
Nominale bedrijfsstroom DC-1 (Ie):
(110 V) 2 polen in serie, 40 °C 350 A
(220 V) 3 polen in serie, 40 °C 350 A
Nominale bedrijfsstroom DC-3 (Ie):
(110 V) 2 polen in serie, 40 °C 350 A
(220 V) 3 polen in serie, 40 °C 350 A
Nominale bedrijfsstroom DC-5 (Ie):
(110 V) 2 polen in serie, 40 °C 350 A
(220 V) 3 polen in serie, 40 °C 350 A
Nominale isolatiespanning (Ui):
conform IEC 60947-4-1 en VDE 0110 (groep C) 1000 V
acc. volgens UL/CSA 600 V
Nominale impulsstandspanning (Uimp):
Hoofdcircuit 8 kV
Mechanische duurzaamheid:
5 miljoen
Maximale mechanische schakelfrequentie:
300 cycli per uur
Werkingsgrens van de spoel:
(volgens IEC 60947-4-1) 0,85 x Uc Min. ... 1,1 x Uc Max. (bij θ ≤ 70 °C)
Nominale spanning van het besturingscircuit (Uc):
50 Hz 100... 250 V
60 Hz 100... 250 V
Gelijkstroom 100... 250 V
Spiraalverbruik:
Houding op max. Nominale besturingscircuitspanning 50 Hz 17,5 V·A
Houding op max. Nominale regelcircuitspanning 60 Hz 17,5 V·A
Houding op max. Nominale regelkringspanning DC 4,5 W
Intrek bij maximale nominale regelkringspanning 50 Hz 385 V·A
Intrek bij maximale nominale regelkringspanning 60 Hz 385 V·A
Intrek bij max. Nominale regelkringspanning DC 410 W
Operatietijd:
Tussen coil ontstoken en NO Contact Opening 37... 47 ms
Tussen spoelstroming en NO Contact Closing 25... 55 ms
Verbindingscapaciteit Hoofdcircuit:
Flexibel 2 x 70... 185 mm2
Rigid Al-Cable 1 x 185... 240 mm2
Rigiede Cu-kabel 2 x 70... 185 mm2
Verbindingscapaciteit Hulpscircuit:
Flexibel met ferrule 2x 0,75... 2,5 mm2
Flexibel met geïsoleerde ferrule 2x 0,75... 2,5 mm2
Flexibel 2x0,75... 2,5 mm2
vaste stof 2 x 1... 4 mm2
met een breedte van niet meer dan 50 mm
Grade van bescherming:
in overeenstemming met IEC 60529, IEC 60947-1, EN 60529 Spoelterminals IP20
conform IEC 60529, IEC 60947-1, EN 60529 Hoofdterminals IP00
Terminaltype:
Hoofdcircuit: staven





Technische UL/CSA

NEMA Grootte:
5
Continu stroomcapaciteit NEMA:
270 A
Persoonsvermogen NEMA:
(200 V wisselstroom) Drie fase 75 pk
(230 V wisselstroom) Driefasen 100 pk
(460 V wisselstroom) Driefasen 200 pk
(575 V wisselstroom) Driefasen 200 pk
Maximale werkspanning UL/CSA:
Hoofdcircuit 1000 V
Algemeen gebruik UL/CSA:
(600 V AC) 350 A
Paardenkracht UL/CSA:
(200 V wisselstroom) Drie fase 75 pk
(208 V wisselstroom) Drie fase 75 pk
(220... 240 V AC) Drie fase 100 pk
(440... 480 V AC) Drie fase 200 pk
(550... 600 V wisselstroom) Drie fase 250 pk

Milieu

Omgevingstemperatuur:
Dicht bij de contactor, voorzien van een thermische O/L-rele (0,85... 1,1 Uc) -25... 50 °C
Dichtbij contactor zonder thermische O/L-rele (0,85... 1,1 Uc) -40... 70 °C
Dicht bij de contactor voor opslag bij -40... 70 °C
Toegestane maximale bedrijfshoogte:
3000 m zonder ontlading
