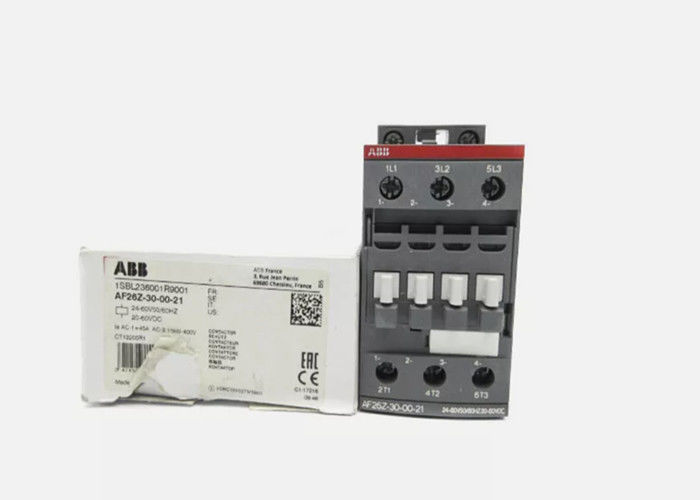

ABB AF26Z-30-00-21 De AF26Z-30-00-21 is een 3 pool - 690 V IEC of 600 UL contactor met schroef terminals

ABB AF26Z-30-00-21 De AF26Z-30-00-21 is een 3-polige - 690 V IEC of 600 UL contactor met schroefklemmen


Algemene informatie


Bestellen
Minimum bestelhoeveelheid:
1 stuk
Douanetariefnummer:
85364900





Dimensies
Product netto breedte:
45 mm
Productnetdiepte/lengte:
86 mm
Product netto hoogte:
86 mm
Netto productgewicht:
0,35 kg




Technisch
Aantal hoofdcontacten NEE:
3
Aantal hoofdcontacten NC:
0
Aantal hulpcontacten NEE:
0
Aantal hulpcontacten NC:
0
Normen:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 nr. 60947-4-1
Nominale bedrijfsspanning:
Hoofdcircuit 690 V
Nominale frequentie (f):
Stuurcircuit 50 / 60 Hz
Hoofdcircuit 50 / 60 Hz
Conventionele thermische stroom in vrije lucht (Ith):
acc.Conform IEC 60947-4-1, open contactors Θ = 40 °C 50 A
Nominale bedrijfsstroom AC-1 (Ie):
(690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70 °C 32 A
Nominale bedrijfsstroom AC-3 (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500V) 60°C 23A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Nominale bedrijfsstroom AC-3e (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Nominaal operationeel vermogen AC-3 (Pe):
(400 V) 11 kW
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Nominaal operationeel vermogen AC-3e (Pe):
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Nominale kortstondige weerstand tegen huidige lage spanning (Icw):
bij 40 °C Omgevingstemperatuur, in vrije lucht, vanuit koude toestand 10 s 350 A
bij 40 °C omgevingstemperatuur, in vrije lucht, vanuit een koude toestand 15 min 50 A
bij 40 °C Omgevingstemperatuur, in vrije lucht, vanuit koude toestand 1 min 150 A
bij 40 °C Omgevingstemperatuur, in vrije lucht, vanuit koude toestand 1 s 700 A
bij 40 °C Omgevingstemperatuur, in vrije lucht, vanuit koude toestand 30 s 225 A
Maximaal breekvermogen:
cos phi=0,45 (cos phi=0,35 voor Ie > 100 A) bij 440 V 500 A
cos phi=0,45 (cos phi=0,35 voor Ie > 100 A) bij 690 V 200 A
Maximale elektrische schakelfrequentie:
(AC-1) 600 cycli per uur
(AC-2 / AC-4) 150 cycli per uur
(AC-3) 1200 cycli per uur
Nominale bedrijfsstroom DC-1 (Ie):
(110 V) 2 polen in serie, 40 °C 45 A
(110 V) 2 polen in serie, 60 °C 40 A
(110 V) 2 polen in serie, 70 °C 32 A
(110 V) 3 polen in serie, 40 °C 45 A
(110 V) 3 polen in serie, 60 °C 40 A
(110 V) 3 polen in serie, 70 °C 32 A
(220 V) 3 polen in serie, 40 °C 45 A
(220 V) 3 polen in serie, 60 °C 40 A
(220 V) 3 polen in serie, 70 °C 32 A
(72 V) 1-polig, 40 °C 45 A
Laat meer zien
Nominale bedrijfsstroom DC-3 (Ie):
(110 V) 2 polen in serie, 40 °C 45 A
(110 V) 2 polen in serie, 60 °C 40 A
(110 V) 2 polen in serie, 70 °C 32 A
(110 V) 3 polen in serie, 40 °C 45 A
(110 V) 3 polen in serie, 60 °C 40 A
(110 V) 3 polen in serie, 70 °C 32 A
(220 V) 3 polen in serie, 40 °C 45 A
(220 V) 3 polen in serie, 60 °C 40 A
(220 V) 3 polen in serie, 70 °C 32 A
(72 V) 1-polig, 40 °C 45 A
Laat meer zien
Nominale bedrijfsstroom DC-5 (Ie):
(110 V) 2 polen in serie, 40 °C 45 A
(110 V) 2 polen in serie, 60 °C 40 A
(110 V) 2 polen in serie, 70 °C 32 A
(110 V) 3 polen in serie, 40 °C 45 A
(110 V) 3 polen in serie, 60 °C 40 A
(110 V) 3 polen in serie, 70 °C 32 A
(220 V) 3 polen in serie, 40 °C 20 A
(220 V) 3 polen in serie, 60 °C 20 A
(220 V) 3 polen in serie, 70 °C 20 A
(72 V) 1-polig, 40 °C 20 A
Laat meer zien
Nominale isolatiespanning (Ui):
acc.volgens IEC 60947-4-1 690 V
acc.volgens UL/CSA 600 V
Nominale impulsweerstandsspanning (Uimp):
6 kV
Maximale mechanische schakelfrequentie:
3600 cycli per uur
Nominale stuurcircuitspanning (Uc):
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC-werking 20 ... 60 V
Bedien tijd:
Tussen het uitschakelen van de spoel en het sluiten van het NC-contact 13 ... 98 ms
Tussen uitschakeling spoel en opening NO-contact 11 ... 95 ms
Tussen spoelbekrachtiging en NC-contactopening 38 ... 90 ms
Tussen spoelbekrachtiging en sluiting NO-contact 40 ... 95 ms
Montage op DIN-rail:
TH35-15 (35 x 15 mm montagerail) vlgs.volgens IEC 60715
TH35-7.5 (35 x 7,5 mm montagerail) vlgs.volgens IEC 60715
Montage met schroeven (niet meegeleverd):
2 x M4-schroeven diagonaal geplaatst
Aansluitcapaciteit hoofdcircuit:
Flexibel met adereindhuls 1/2x 1,5 ... 10 mm²
Flexibel met geïsoleerde adereindhuls 1x 1,5 ... 10 mm²
Flexibel met geïsoleerde ferrule 2x 1,5 ... 4 mm²
Stijf Massief 1/2x 2,5 ... 4 mm²
Stijf Meeraderig 1/2x 2,5 ... 10 mm²
Capaciteitsregelcircuit aansluiten:
Flexibel met adereindhuls 1/2x 0,75 ... 2,5 mm²
Flexibel met geïsoleerde ferrule 1x 0,75 ... 2,5 mm²
Flexibel met geïsoleerde ferrule 2x 0,75 ... 1,5 mm²
Stijf Massief 1/2x 1 ... 2,5 mm²
Stijf Meeraderig 1/2x 1 ... 2,5 mm²
Draadstriplengte:
Stuurcircuit 10 mm
Hoofdcircuit 14 mm
Mate van bescherming:
acc.volgens IEC 60529, IEC 60947-1, EN 60529 Spoelklemmen IP20
acc.volgens IEC 60529, IEC 60947-1, EN 60529 Hoofdklemmen IP20
Terminaltype:
Schroefklemmen


Technische UL/CSA

NEMA-grootte:
1
Continue stroomsterkte NEMA:
27 EEN
Paardenkrachtbeoordeling NEMA:
(115 V AC) Eenfasig 2 pk
(200 V AC) Driefasig 7-1/2 pk
(230 V AC) Eenfasig 3 pk
(230 V AC) Driefasig 7-1/2 pk
(460 V AC) Driefasig 10 pk
(575 V AC) Driefasig 10 pk
Maximale bedrijfsspanning UL/CSA:
Hoofdcircuit 600 V
Algemene gebruiksclassificatie UL/CSA:
(600 V wisselstroom) 45 A
Vermogenswaarde UL/CSA:
(120 V AC) Eenfasig 2 pk
(200 ... 208 V AC) Driefasig 7-1/2 pk
(220 ... 240 V AC) Driefasig 7-1/2 pk
(240 V AC) Eenfasig 3 pk
(440 ... 480 V AC) Driefasig 15 pk
(550 ... 600 V AC) Driefasig 20 pk
Aansluitcapaciteit hoofdcircuit UL/CSA:
Stijf Massief 1/2x 14-10 AWG
Stijf gestrand 1/2x 14-8 AWG
Aansluiten capaciteitsregelcircuit UL/CSA:
Stijf Massief 1/2x 18-14 AWG
Stijf gestrand 1/2x 18-14 AWG
Aanhaalmoment UL/CSA:
Regelcircuit 11 in·lb
Hoofdcircuit 22 in·lb

Milieu

Aangename luchttemperatuur:
Dicht bij contactor Uitgerust met thermisch O/L-relais -25 ... 60 °C
Dicht bij contactor zonder thermisch O/L-relais -40 ... 70 °C
Dicht bij schakelaar voor opslag -60 ... +80 °C
Klimaatbestendigheid:
Categorie B volgens IEC 60947-1 bijlage Q
Maximaal toegestane bedrijfshoogte:
Zonder derating 3000 m
Weerstand tegen schokken vlgs.volgens IEC 60068-2-27:
Gesloten, schokrichting: B1 25 g
Open, schokrichting: B1 5 g
Schokrichting: A 30 g
Schokrichting: B2 15 g
Schokrichting: C1 25 g
Schokrichting: C2 25 g
Weerstand tegen trillingen:
4g Gesloten Positie & 2g Open Positie 5 ... 300 Hz

Naleving van materiaal

Rapportagesjabloon voor conflictmineralen (CMRT):
9AKK108467A5658
REACH-verklaring:
2CMT2021-006202
RoHS-informatie:
2CMT2021-006277
RoHS-status:
Volgens EU-richtlijn 2011/65/EU
Wet op de controle op toxische stoffen - TSCA:
2CMT2023-006525
AEEA B2C / B2B:
Bedrijf tot bedrijf
WEEE-categorie:
5. Kleine apparatuur (geen buitenafmetingen groter dan 50 cm)

Circulaire waarde

Instructies voor het einde van de levensduur:
1SBC101080M6801

Eco-transparantie

Milieuproductverklaring - EPD:
1SBD250584E4000
2TFP200036A1001

Certificaten en verklaringen

ABS-certificaat:
ABS_20-2060694-PDA
BV-certificaat:
BV_2634H24898C0
CB-certificaat:
CB_SE-112316
CCC-certificaat:
CCC_2010010304445623
CQC-certificaat:
CQC2010010304445623
CQC2020010304294316
Conformiteitsverklaring - CCC:
2020980304001254
2020980304001052
Conformiteitsverklaring - CE:
1SBD250000U1000
Conformiteitsverklaring - UKCA:
1SBD250031U1000
DNV-certificaat:
DNV_TAE00001AF-4
EAC-certificaat:
EAC_RU_FRME77B03447
GOST-certificaat:
GOST_POCCFR.ME77.B07175.pdf
KC-certificaat:
KC_HW02016-15001C
LR-certificaat:
LRS_LR23403517TA-02
RINA-certificaat:
RINA_ELE240318XG
RMRS-certificaat:
RMRS_1802705280
UL-certificaat:
UL-US-2150887-5
UL-CA-2142658-5
UL-vermeldingskaart:
E312527

Containerinformatie

Pakketniveau 1-eenheden:
doos 1 stuk
Pakketniveau 1 Breedte:
87 mm
Pakketniveau 1 Diepte / lengte:
87 mm
Pakketniveau 1 Hoogte:
47mm
Pakketniveau 1 Brutogewicht:
0,35 kg
Pakketniveau 1 EAN:
3471523114111
Pakketniveau 2-eenheden:
doos 21 stuk
Pakketniveau 2 Breedte:
250 mm
Pakketniveau 2 Diepte / Lengte:
300 mm
Pakketniveau 2 Hoogte:
315 mm
Pakketniveau 2 Brutogewicht:
15,75kg
Pakketniveau 3-eenheden:
1080 stuk

Classificaties

Objectclassificatiecode:
Q
ETIM 4:
EC000066 - Magneetschakelaar, AC-schakelend
ETIM 5:
EC000066 - Magneetcontactor, AC-schakelend
ETIM 6:
EC000066 - Vermogensschakelaar, AC-schakeling
ETIM 7:
EC000066 - Vermogensschakelaar, AC-schakeling
ETIM 8:
EC000066 - Vermogensschakelaar, AC-schakeling
eKlasse:
V11.0: 27371003
UNSPSC:
39121529
IDEA Gedetailleerde categoriecode (IGCC):
4758 >> Iec-schakelaars
E-nummer (Finland):
3706273
E-nummer (Zweden):
3211376
