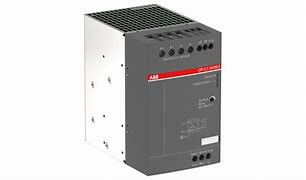

ABB CP-C.1 24 10.0 Stroomvoorziening Module ABB Brand New Original

ABB CP-C.1 24 10.0 Stroomvoorziening Module ABB Brand New Original

Beschrijving:

Uitgebreide productsoort: CP-C.1 24/10.0
Product-ID: 1SVR360663R1001
EAN: 4013614503825
Catalogusbeschrijving: CP-C.1 24/10.0 Stroomvoorziening In:100-240VAC/90-300VDC Uit:DC 24V/10A

Lange beschrijving: De CP-C.1 24/10.0 is een voedingsbron uit het CP-C.1 gamma. De primaire schakelmodus voedingsbron biedt een breed bereik van 85-264 V AC en 90-300 V DC,nominale invoerspanning 110-240 V wisselstroomHet nominale uitgangsvermogen is 240 W, de nominale uitgangsstroom is 10 A bij een uitgangsspanning van 24 V gelijkstroom.

De uitgangsspanning is verstelbaar binnen een bereik van 22,5 tot 28,5 V DC.De stroomvoorziening biedt een U/I-uitgangskenmerk met een actiereserve van maximaal 50% en maakt parallelle werking mogelijk om de capaciteit te verhogen en redundantie mogelijk te maken.. Verder zijn onder meer de volgende kenmerken: vermogensfactorcorrectie conform EN 61000-3-2.

Bestellen

Minimale bestelhoeveelheid: 1 stuk
Douanetariefnummer: 85044095
Populaire downloads

Gegevensblad, technische informatie: 2CDC114100D0201
Instructies en handleidingen: 1SVC360560M0000

Afmetingen

Productnetbreedte: 60 mm
Nettohoogte van het product: 129,4 mm
Product netto diepte / lengte:136 mm
Nettogewicht van het product: 1,07 kg

Informatie over de container

Pakketniveau 1 Breedte: 90 mm
Pakketniveau 1 Diepte / lengte: 168 mm
Pakket niveau 1 Hoogte: 160 mm

Pakket niveau 1 Bruto gewicht: 1,21 kg
Pakketniveau 1 EAN: 4013614503825
Pakketniveau 1 Eenheden: doos 1 stuk

Technische functie

Stroomvoorziening in schakelaarstand
Aantal fasen: 1

Nominale invoerspanning (UIN):
100... 240 V AC
90... 300 V DC

Inlaatspanning (Uin):
85... 264 V wisselstroom
90... 300 V DC

Typische invoerstroom:

(115 V wisselstroom) 2,3 A
(230 V wisselstroom) 1,2 A

Stand-uptijd: (230 V AC) min. 40 ms
Nominale frequentie (f): 50 / 60 Hz
Nominale frequentiegrenzen: 45... 65 Hz
Kenmerken van de uitslag: U/I-kenmerken curve met gangreserve
Nominaal uitgangsvermogen: 240 W

Uitgangsvermogen: 240 W
Nominale uitgangsspanning: 24 V gelijkstroom
Uitgangsspanning (Uout): 24 V gelijkstroom

Nominale uitgangsstroom:
-25 °C... +40 °C 15 A
-25 °C... +60 °C 10 A
Uitgangsstroom: 10 A

Maximale uitgangsstroom (Iout): 15 A
Nominale impulsstandspanning (Uimp):
Invoercircuit / Uitvoercircuit 4 kV
Invoercircuit / PE 4 kV

Invoercircuit / relaiscontact 4 kV
Uitgangscircuit / PE 0,5 kV
Uitgangscircuit 0,5 kV

Nominale isolatiespanning (Ui):
Invoercircuit / Uitvoercircuit 300 V
Invoercircuit / PE 300 V
Invoercircuit / relaiscontact 300 V
Uitgangscircuit / PE 50 V

Grade van bescherming:
Behuizing IP20
Terminals IP20
Verontreiniging: 2

Verbindingscircuit voor capaciteitsinvoer:
Flexibel met ferrule 0,5... 2,5 mm2
Flexibel 0,5... 2,5 mm2
Rigid 0,5... 4 mm2

Verbindingscircuit voor capaciteitsuitvoer:
Flexibel met ferrule 0,5... 2,5 mm2
Flexibel 0,5... 2,5 mm2
Rigid 0,5... 4 mm2

Vergrendelingskoppel:
Hulpscircuit 0,5 N·m
Beheerscircuit 0,9 N·m
Inlaatcircuit 0,5 N·m
Uitgangscircuit 0,5 N·m

Lange draad aftrek:
Hulpscircuit 8 mm
Invoercircuit 8 mm
Uitgangscircuit 8 mm

Aanbevolen schroevendrijver:
Invoercircuit / Uitvoercircuit PH1
Invoercircuit / Uitvoercircuit 0,8 x 4

Minimale montageafstand:

Elektrisch geleidingsbord, horizontaal 25 mm
Elektrisch geleidingsbord, verticaal 25 mm
Ander apparaat van hetzelfde type, horizontaal 25 mm
Andere apparatuur van hetzelfde type, verticaal 25 mm
Montagepositie: Positie 1 7
Montage op DIN-spoor:

TH35-15 (35 x 15 mm bevestigingsrail) conform IEC 60715
TH35-7.5 (35 x 7,5 mm bevestigingsrail) conform IEC 60715

Normen:

De in punt 1 vermelde informatie moet worden verstrekt aan de bevoegde autoriteit.107.1
IEC/EN 63000
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61204
UL 508

IEC/EN 61010-1
UL 61010-1
UL 61010-2-201
Technische UL/CSA

Verbindingscircuit voor capaciteitsinvoer UL/CSA:
Flexibel met ferrule 20-12 AWG
Flexibel 20-12 AWG
Rigid 20-10 AWG

Verbindingscircuit UL/CSA:
Flexibel 20-12 AWG
Rigid 20-10 AWG
Tekenmoment UL/CSA:
Invoercircuit 4,4 in·lb
Uitgangscircuit 4,4 in·lb

Elektromagnetische compatibiliteit
Elektrostatische ontlading (ESD-immuniteit) conform IEC 61000-4-2: Air Discharge van niveau 4 15 kV
Niveaus 4 Contactontlading 8 kV

Immuniteit tegen uitgestraald elektromagnetisch veld volgens IEC 61000-4-3: niveau 3 10 V/m
Elektrisch snel doorlopend (ontploffingsvrij) conform IEC 61000-4-4:

Niveaus 4 Power Supply Port Signal 4 kV
Overspanningsbescherming volgens IEC 61000-4-5:
Niveau 4 Lijn-aard 4 kV
Niveau 4 Lijn-op-Lijn 2 kV

Immuniteit tegen geleide verstoringen volgens IEC 61000-4-6: niveau 3 10 V
Elektromagnetische compatibiliteit (EMC):
Immuniteit - klasse B
Uitstoot - klasse B

Milieu

Omgevingsluchttemperatuur: werking -25... +70 °C
Berging -40... +85 °C
Maximale toelaatbare bedrijfshoogte: 5000 m
Weerstand tegen vochtige hitte volgens IEC 60068-2-30: Test Db: 55°C, 2 cycli

Schokbestendigheid volgens IEC 60068-2-27: 30 g 3 schokken 6 ms
Vibratieweerstand: ±0,15 mm 10... 58 Hz
10 Veegcycli Elke as: 2g 58... 150 Hz
