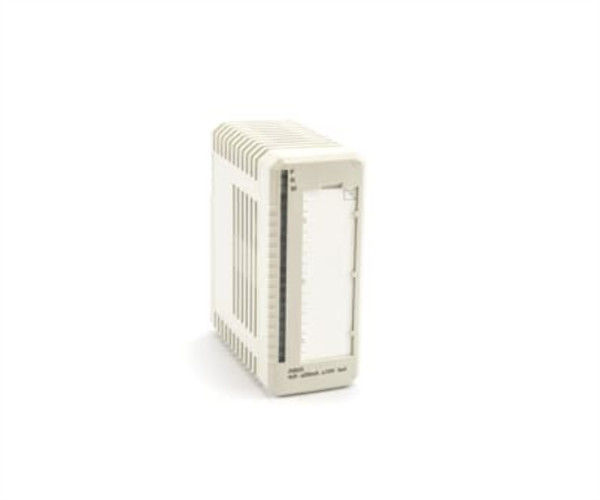

ABB AI825 3BSE036456R1 S800 Analoog-I/O-invoermodule
Beschrijving
De AI825 Analog Input Module heeft 4 individueel galvanisch geïsoleerde, bipolaire stroom-/spanningsinputten.
De module heeft een gelijkstroominvoer die bestand is tegen maximaal 6,3 V en een overspanningsbeschermde stroominvoer die bestand is tegen maximaal +30 V gelijkstroom. De stroom wordt beperkt door een PTC-weerstand.
Het vermogen voor de ingangsfasen wordt omgezet van de 24 V op de ModuleBus.
Algemene informatie
| Artikelnummer |
3BSE036456R1 |
| Type |
Analooginvoer |
| Signalspecificatie |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Aantal kanalen |
4 |
| HART |
- Nee, niet echt. |
| Staatsonderneming |
- Nee, niet echt. |
| Afschaffing |
- Nee, niet echt. |
| Hoge integriteit |
- Nee, niet echt. |
| Intrinsieke veiligheid |
- Nee, niet echt. |
| Mechanische werkzaamheden |
S800 |
Gedetailleerde gegevens
| Resolutie |
14 bit plus teken |
| Inputimpedantie |
10 MΩ (invoerspanning)
50 Ω (invoerstroom) |
| Isolatie |
Individueel geïsoleerd, gemeenschappelijk van kanaal tot kanaal en van circuit tot circuit |
| Onder/over bereik |
± 15% |
| Fout |
Max. 0,1% |
| Temperatuurverschuiving |
Max. 47 ppm/°C (0..10V), Max. 34 ppm/°C (±10V), Max. 78 ppm/°C (0..20mA), Max. 57 ppm/°C (±20mA) |
| Invoerfilter (stijgingstijd 0-90%) |
115 ms (invoerspanning), 130 ms (invoerstroom) |
| Updatecyclustijd |
< 10 ms |
| Maximale lengte van de veldkabel |
600 meter (656 meter) |
| CMRR, 50Hz, 60Hz |
120 dB |
| NMRR, 50Hz, 60Hz |
> 40 dB bij 50 Hz, > 55 dB bij 60 Hz |
| Nominale isolatiespanning |
250 V |
| Dielectrische testspanning |
1900 V gelijkstroom ch-ch, 3250 V gelijkstroom ch-ground/systeem, |
| Energieverlies |
Typ. 2,5 W, max. 3,2 W |
| Stroomverbruik +5 V Modulebus |
Typ. 70 mA, max. 100 mA |
| Stroomverbruik +24 V Modulebus |
Typisch 90 mA, maximaal 110 mA |
Verenigbaarheid
| Gebruik met MTU |
De Commissie stelt de Commissie in kennis van de maatregelen die zij heeft genomen. |
| Sleutelcode |
DA
|
Afmetingen
| Breedte |
45 mm (1,77 ̊) |
| Diepte |
102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Hoogte |
119 mm (4,7 ̊) |
| Gewicht |
0.22 kg (0,49 lbs) |
Kenmerken en voordelen
- 4 individuele galvanisch geïsoleerde kanalen voor +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V
- 14 bit resolutie plus teken
- Invoershuntweerstanden, beschermd tegen stroom van 30 V
- De ingang weerstaat HART-communicatie
MTU's die overeenkomen met dit product
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:AI825 3BSE036456R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
