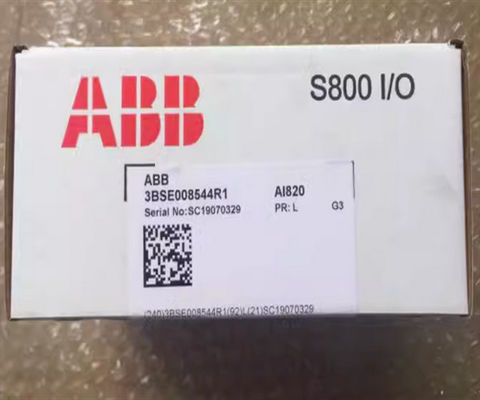

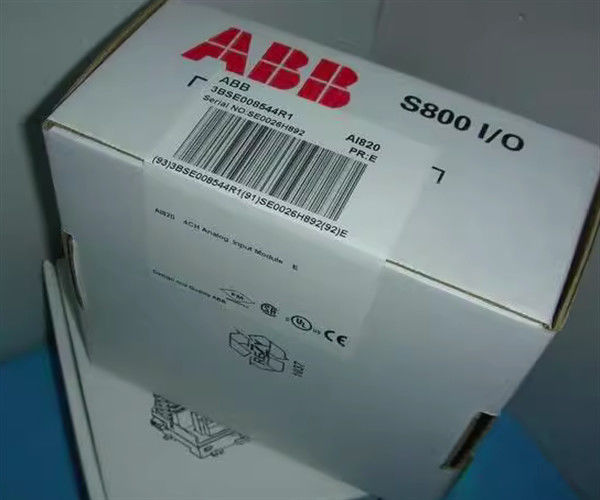

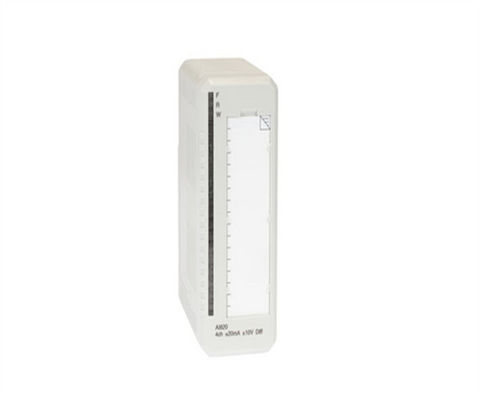

AI820 ABB - 3BSE008544R1 geïsoleerde module voor analoge invoerterminatie
Beschrijving
De AI820 Analog Input Module heeft 4 differentiële, bipolaire stroom/spanningsinvoer.De stroominvoer kan een toevallige maximale normale stand van 30 V d weerstaan..c. verbinding. Om het stroominvoercircuit te beschermen tegen gevaarlijke invoerniveaus, d.w.z. door per ongeluk een 24 V bron aan te sluiten,de weerstandscategorie van de 250W stroom sensor weerstanden is ongeveer 5 WattDit is slechts bedoeld om tijdelijk één kanaal tegelijk te beschermen.
De module verdeelt de externe zendertoevoer naar elk kanaal. Dit voegt een eenvoudige verbinding toe (met uitgebreide MTU's) om de toevoer naar externe 2-draad zenders te verdelen.Er is geen stroombeperking op de zenders.
Alle 4 kanalen zijn geïsoleerd van de ModuleBus in één groep.
Algemene informatie
| Artikelnummer |
3BSE008544R1 |
| Type |
Analooginvoer |
| Signalspecificatie |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Aantal kanalen |
4 |
| Signaltype |
Bipolair differentieel |
| HART |
- Nee, niet echt. |
| Staatsonderneming |
- Nee, niet echt. |
| Afschaffing |
- Nee, niet echt. |
| Hoge integriteit |
- Nee, niet echt. |
| Intrinsieke veiligheid |
- Nee, niet echt. |
| Mechanische werkzaamheden |
S800 |
Gedetailleerde gegevens
| Resolutie |
14 bit plus teken |
| Inputimpedantie |
200 kΩ ± 25% (spanningsmodus, gewone modus)
800 kΩ ± 25% (spanningsmodus, normale modus)
250 Ω (invoerstroom) |
| Isolatie |
Geïsoleerd van de grond (RIV=50 V) |
| Onder/over bereik |
± 15% |
| Fout |
Max. 0,1% |
| Temperatuurverschuiving |
Spanning: max. 70 ppm/°C Stroom: max. 50 ppm/°C |
| Invoerfilter (stijgingstijd 0-90%) |
40 ms |
| Stroombeperking |
Verzendervermogen kan worden beperkt door de MTU |
| Maximale lengte van de veldkabel |
600 meter (656 meter) |
| Dielectrische testspanning |
500 V.c. |
| Energieverlies |
1.7 W |
| Stroomverbruik +5 V Modulebus |
80 mA |
| Stroomverbruik +24 V Modulebus |
0 |
| Stroomverbruik + 24 V extern |
70 mA |
Diagnostiek
| LED's voor |
F (ault), R (un), W (lezen) |
| Toezicht |
Interne stroomtoevoer |
| Aanduiding van de status van het toezicht |
Fout van de module, waarschuwing van de module, fout van het kanaal |
Afmetingen
| Breedte |
45 mm (1,77 ̊) |
| Diepte |
102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Hoogte |
119 mm (4,7 ̊) |
| Gewicht |
0.2 kg (0,44 lb) |
Kenmerken en voordelen
- 4 kanalen voor -20...+20 mA, 0...20 mA, 4...20 mA, -10...+10 V, 0...10 V, 2...10 V, -5...+5 V, 0...5 V, 1...5 V gelijkstroom bipolaire differentiaalinvoer
- Een groep van 4 kanalen geïsoleerd van de grond
- 14 bit resolutie plus teken
- Invoershuntweerstanden, beschermd tegen stroom van 30 V
- De ingang weerstaan HART communicatie
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:AI820 3BSE008544R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
