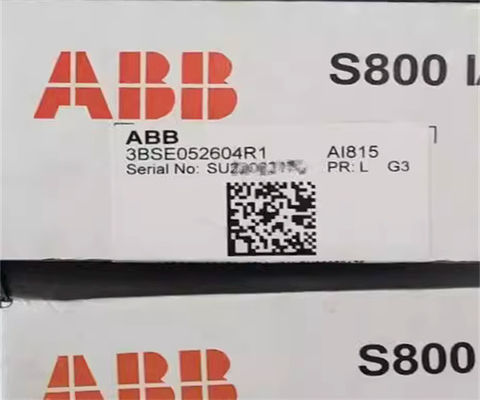

AI815 ABB - 3BSE052604R1 Ingangsuitgangsafsluitmodule

Productdetails:

Plaats van herkomst:	FI
Merknaam:	ABB
Certificering:	Does not supply
Modelnummer:	AI815 3BSE052604R1

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	Onderhandelbaar
Verpakking Details:	in doos
Levertijd:	3-5 dagen
Betalingscondities:	T/T, Western Union, PAYONEER
Levering vermogen:	10

Contact

Gedetailleerde productomschrijving

Brandnaam:	ABB	Type kanaal:	DI
Gewicht:	00,3 kg	Isolatie:	Individuele galvanisch geïsoleerde kanalen
Productsoort:	I-O_Module	Product-ID:	AI815 3BSE052604R1
RoHSstatus:	In overeenstemming met Richtlijn 2011/65/EU van de EU	Deelnummer:	AI815 3BSE052604R1

AI815 ABB - 3BSE052604R1 Input Output Termination Module

Beschrijving

De AI815 Analog Input Module heeft 8 kanalen. De modules kunnen worden geconfigureerd voor spannings- of stroominvoer. Stroom- en spanningssignalen kunnen niet worden gemengd op dezelfde I/O-module.De spanning- en stroominvoer kan bestand zijn tegen een overspanning of onderspanning van ten minste 11 V d.c.

De ingangsweerstand voor de ingangsspanning is groter dan 10 M ohm en de ingangsweerstand voor de ingangsstroom is 250 ohm.De module verdeelt de externe HART-compatibele zendertoevoer naar elk kanaalDit voegt een eenvoudige verbinding toe om de stroom te verdelen naar 2-draad of 3-draad zenders.Indien een externe voedingsbron wordt gebruikt voor het voeden van HART-zenders, moet de stroomvoorziening HART-compatibel zijn.

Algemene informatie

Artikelnummer	3BSE052604R1
Type	Analooginvoer
Signalspecificatie	0..20 mA, 4..20 mA, 0..5 V, 1..5 V
Aantal kanalen	8
Signaltype	Unipolaire enkelmond
HART	- Ja, dat klopt.
Staatsonderneming	- Nee, niet echt.
Afschaffing	- Nee, niet echt.
Hoge integriteit	- Nee, niet echt.
Intrinsieke veiligheid	- Nee, niet echt.
Mechanische werkzaamheden	S800

Gedetailleerde gegevens

Resolutie	12 bit
Inputimpedantie	10 MΩ (invoerspanning) 250 Ω (invoerstroom)
Isolatie	Groepsgewijs van de grond geïsoleerd
Onder/over bereik	0 / +15% (0..20 mA, 0..5 V), -12,5% / +15% (4..20 mA, 1..5 V)
Fout	Max. 0,1%
Temperatuurverschuiving	Max. 50 ppm/°C
Invoerfilter (stijgingstijd 0-90%)	290 ms
Updatecyclustijd	10 ms
Stroombeperking	Ingebouwd in een beperkt stroomvermogen van de zender
Maximale lengte van de veldkabel	600 meter (656 meter)
NMRR, 50Hz, 60Hz	> 40 dB
Nominale isolatiespanning	50 V
Dielectrische testspanning	500 V.c.
Energieverlies	3.5 W
Stroomverbruik +5 V Modulebus	100 mA
Stroomverbruik +24 V Modulebus	50 mA
Stroomverbruik + 24 V extern	Max. 265 mA (22 mA + 1,32 * zenderstroom)

Diagnostiek

LED's voor	F (ault), R (un), W (lezen)
Toezicht	Fout van de module, indien: analoge teruglees, referentie-spanning, interne stroomvoorziening, controlesom, waakhond en geheugenfout Externe kanaalfout, indien: externe stroomvoorziening laag, zenderstroomfout
Aanduiding van de status van het toezicht	Fout van de module, waarschuwing van de module, fout van het kanaal

Verenigbaarheid

Gebruik met MTU	De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde voorwaarden zijn van toepassing op:
Sleutelcode	CC

Afmetingen

Breedte	45 mm (1,77 ̊)
Diepte	102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting
Hoogte	119 mm (4,7 ̊)
Gewicht	0.23 kg (0,51 lb)

Kenmerken en voordelen

8 kanalen voor 0...20 mA, 4...20 mA, 0...5 V of 1...5 V stroomstroom, eenkant unipolaire ingangen
1 groep van 8 kanalen geïsoleerd van de grond
12 bit resolutie
Stroombeperkte zendertoevoer per kanaal
HART-pass-through-communicatie

Vragen:

V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:AI815 3BSE052604R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
