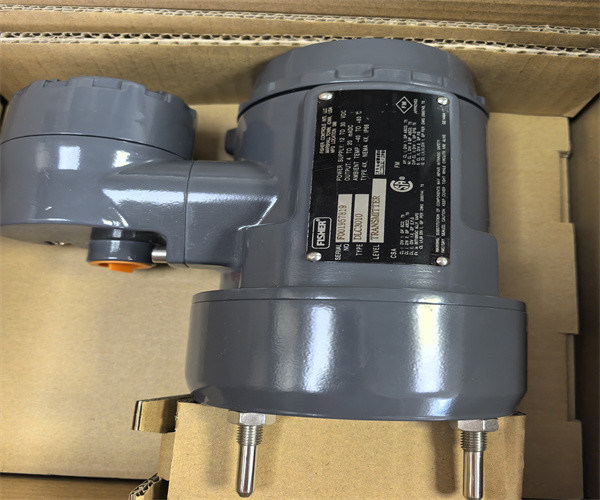

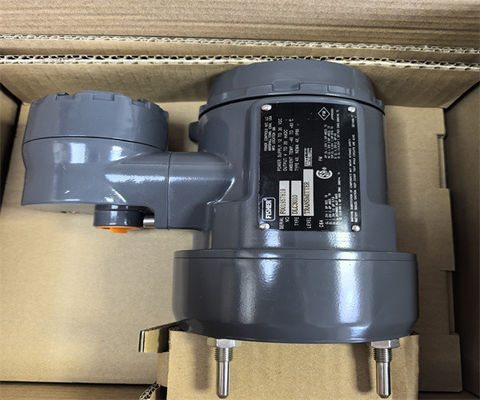

DLC3010 Digitaal niveaucontroller PLC Programmable Logic Controller

DLC3010 Digitaal niveaucontroller PLC Programmable Logic Controller

Fisher nr. DLC3010

4-20mA 2 draden

Stroomvoorziening: 24 Vdc

De FIELDVUE DLC3010 digitale niveausregelaar wordt gebruikt met niveausensoren om het vloeistofniveau, het niveau van de interface tussen twee vloeistoffen of de specifieke zwaartekracht (dichtheid) van de vloeistof te meten.Veranderingen in niveau of specifieke zwaartekracht oefenen een drijvende kracht uit op een verdringerDe digitale niveausregelaar zet deze rotatie in een elektronisch signaal.

De DLC3010 is een communicerend, microprocessor gebaseerd instrument dat kan worden geconfigureerd om het niveau, het interfaceniveau of de dichtheid van vloeistoffen te detecteren.
Het DLC3010, dat een stroomsignaal van 4 tot 20 milliampere levert en gebruik maakt van het HART®-communicatieprotocol, biedt gemakkelijke toegang tot informatie die cruciaal is voor de werking van het proces.U kunt informatie krijgen over het procesDe DLC3010 kan worden gebruikt in analoge of HART digitale signaalmodus met het Emerson Automation Solutions DeltaVTM-systeem.

Beschikbare configuraties
DLC3010 Digitale niveausregelaar:
Montage op 249 sensoren in kooien en zonder kooien.
Tabellen 4 en 5 en beschrijving van de sensor.
Functie: zender
Communicatieprotocol: HART

Specificaties vanDLC3010 Digitale niveauexploitant

De Fisher FIELDVUE DLC3010 digitale niveausteler helpt u gemakkelijk toegang te krijgen tot informatie die cruciaal is voor uw procesoperatie.

Verzamelen van informatie over het proces, instrument of sensor met behulp van de 475 of 375 Field Communicator.De DLC3010 digitale niveausregelaar kan worden gebruikt in analoge of HART® digitale signaalmodus met het DeltaVTM-systeem.

Vergrendeling van de hefboom

De hefboom sluit is ingebouwd in de koppeling toegang handvat.
In sommige gevallen wordt deze functie gebruikt om de hefboom van gewelddadige beweging te beschermen.
tijdens het vervoer.
Een DLC3010-controller heeft bij ontvangst een van de volgende mechanische configuraties:
1Een volledig gemonteerd en gekoppeld verplaatsingssysteem in kooien wordt geleverd met de verplaatsings- of stuurstaaf geblokkeerd in de
In dit geval bevindt de toegangshandleiding (figuur 2) zich in de ontgrendelde positie.
Verwijder de verplaatsingsblokkerende hardware voor de kalibratie (zie de desbetreffende handleiding voor de gebruiksaanwijzing van de sensor).
de koppeling moet intact zijn.

Verbindingen in een lus van stroom/stroom

Gebruik gewone koperdraad van voldoende grootte om ervoor te zorgen dat de spanning over de digitale niveau controller terminals
Verbind de huidige signaalleidingen zoals weergegeven in figuur 9.
de polariteit en de juistheid van de verbindingen, en zet dan de stroom aan.
OTO-verbindingen
Een RTD die de procestemperatuur detecteert, kan worden aangesloten op de digitale niveausregelaar.
Voor optimale resultaten moet de RTD zo dicht mogelijk bij de temperatuur worden geplaatst
Voor optimale EMC-prestaties, gebruik afgeschermde draad niet langer dan 3 meter (9,8 voet) om
Verbind het RTD. Verbind slechts één uiteinde van het schild. Verbind het schild met de interne grondverbinding in
verbindt de RTD met de digitale niveausregelaar als volgt (zie
figuur 11

Twee-draad RTD-verbindingen

1Verbind een springdraad tussen de RS- en R1-terminals in de terminalbox.
2Verbind de RTD met de R1 en R2 terminals.
