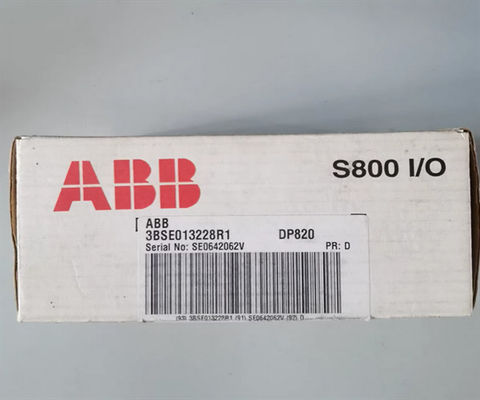

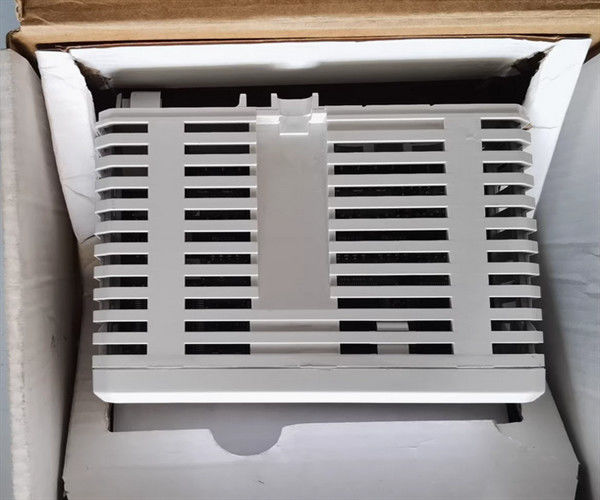

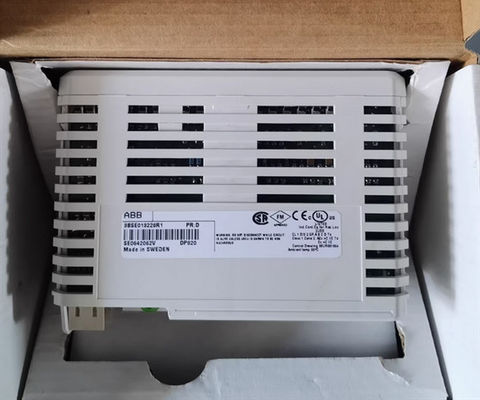

3BSE013228R1 ABB DP820 Pulsmeter RS-422 stroomvoorziening

Productdetails:

Place of Origin:	FI
Merknaam:	ABB
Certificering:	Does not supply
Model Number:	DP820 3BSE013228R1

Betalen & Verzenden Algemene voorwaarden:

Minimum Order Quantity:	1
Prijs:	Onderhandelbaar
Packaging Details:	in box
Delivery Time:	3-5days
Payment Terms:	T/T, Western Union, PAYONEER
Supply Ability:	10

Contact

Gedetailleerde productomschrijving

Brand:	ABB	Channel Type:	DI
Weight:	0.3kg	Isolation:	Individually galvanic isolated channels
Product Type:	I-O_Module	Product ID:	DP820 3BSE013228R1
RoHS Status:	Following EU Directive 2011/65/EU	Part Number:	DP820 3BSE013228R1

3BSE013228R1 ABB DP820 Pulsmeter RS-422 stroomvoorziening

Beschrijving van DP820 3BSE013228R1

DP820 is een tweekanaals pulsmessmodule voor inkrementele pulszenders tot 1,5 MHz. Elk kanaal bevat tellers en registers voor positie/lengte en snelheid/frequentie meting.Elk kanaal biedt drie uitgebalanceerde ingangen voor de aansluiting van een puls zender, één digitale ingang en één digitale uitgang. Pulszenders met RS422, +5 V, +12 V, +24 V en 13 mA interfaces kunnen worden aangesloten op DP820.

Algemene informatie

Artikelnummer	3BSE013228R1
Type	Pulsmeter
Signalspecificatie	24 V stroom (12 - 32 V stroom)
Aantal kanalen	2
HART	- Nee, niet echt.
Staatsonderneming	- Nee, niet echt.
Afschaffing	- Nee, niet echt.
Hoge integriteit	- Nee, niet echt.
Intrinsieke veiligheid	- Nee, niet echt.
Mechanische werkzaamheden	S800

Gedetailleerde gegevensvan DP820 3BSE013228R1

Inputimpedantie	2.5 kΩ (DI-invoer)
Isolatie	Individueel geïsoleerd, gemeenschappelijk van kanaal tot kanaal en van circuit tot circuit
Fout	Maximale frequentiemetingsfout Relatieve fout Absolute fout (inclusief temperatuurdrift): [320/(MEASTIMEx in ms) ] ppm [(320/(MEASTIMEx in ms) +100] ppm
Stroombeperking	Sensorvermogen kan worden beperkt door de MTU
Maximale lengte van de veldkabel	200 meter (218 meter)
Nominale isolatiespanning	50 V
Dielectrische testspanning	500 V.c.
Energieverlies	2.5 W
Stroomverbruik +5 V Modulebus	120 mA
Stroomverbruik +24 V Modulebus	0
Stroomverbruik + 24 V extern	0

Diagnostiek

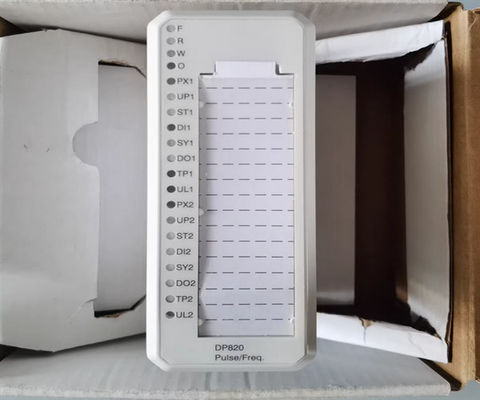

LED's voor	P ((ulse) X, UP (richting), ST ((ruit), DI, SY ((nch), DO, TP (overbrengingsvermogen OK), allemaal per kanaal
Toezicht	Processpanning per kanaal
Aanduiding van de status van het toezicht	Fout van de module, waarschuwing van de module, fout van het kanaal

Milieu en certificeringvan DP820 3BSE013228R1

CE-markering	- Ja, dat klopt.
Elektrische veiligheid	Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt.
Gevaarlijke plaats	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Certificering van schepen	ABS, BV, DNV, LR
Temperatuur, werking	0 tot +55 °C (+32 tot +131 °F), goedkeuring wordt verleend voor +5 tot +55 °C
Temperatuur, opslag	-40 tot +70 °C (-40 tot +158 °F)
Verontreinigingsgraad	Graad 2, IEC 60664-1
Corrosiebescherming	ISA-S71.04: G3
Relatieve luchtvochtigheid	5 tot en met 95%, niet-condenserend
Maximale omgevingstemperatuur	55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F)
Beschermingsklasse	IP20 volgens IEC 60529
Mechanische bedrijfsomstandigheden	IEC/EN 61131-2
EMC	EN 61000-6-4 en EN 61000-6-2
Overspanningscategorieën	IEC/EN 60664-1, EN 50178
Klasse van de uitrusting	Klasse I volgens IEC 61140; (grondbeschermd)
RoHS-naleving	Richtlijn 2011/65/EU (EN 50581:2012)
Naleving van WEEE	Richtlijn 2012/19/EU

Afmetingen

Breedte	45 mm (1,77 ̊)
Diepte	102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting
Hoogte	119 mm (4,7 ̊)
Gewicht	00,15 kg (0,33 lbs)

Kenmerken en voordelenvan DP820 3BSE013228R1

Twee kanalen
Interface voor signaalniveaus van RS422, 5 V, 12 V, 24 V en 13 mA
Gelijktijdige pulsmethode en frequentiemeting
Impulsen tellen (lengte/positie) door accumulatie in een tweerichtings 29-bits teller
Frequentie (snelheids) meting 0,25 Hz - 1,5 MHz

Vragen:

V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:DP820 3BSE013228R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
