1747-L553 Allen Bradley SLC 5/05 Processor Microprocessor Controller Digitale IO-module

Beschrijving van 1747-L553

Deze module, de 1747-L553, is een onderdeel van de Allen Bradley SLC 500-serie die een aantal nuttige toepassingen heeft, zoals HAVC-besturing, kleine procescontroller en materiaalverwerking.Het heeft een proces gebaseerd op een PLC-5 en wordt geleverd met een set van geavanceerde instructies voor gebruikersbegripDeze eenheid kan voor SCADA-toepassingen in het gehele systeem worden ingesteld of zelfstandig blijven.000 woorden kunnen worden gebruikt voor gegevens of programma-informatieHet bevat ook tot 480 analoge I/O, met 4096 inputs en outputs.225 milliseconden.

De achtervlakstroom van de 1747-L553 is 5 volt gelijkstroom (directe stroom) bij 1 A en 24 volt gelijkstroom bij 0 A (175 mA).Het heeft zowel Ethernet en RS-2332 communicatie poortenDeze processor heeft een ingebouwde real-time klok, een ingebouwde kalender en een sleutel-switch.Naast zijn Series functies van flash geheugen upgrades, online programmeren, en schommelpunt wiskunde.

Tijdens het gebruik kan deze eenheid een schok van 30 g weerstaan en mag alleen worden gebruikt in een omgeving die voldoet aan de temperatuurstandaard van 0 tot 60 graden Celsius.

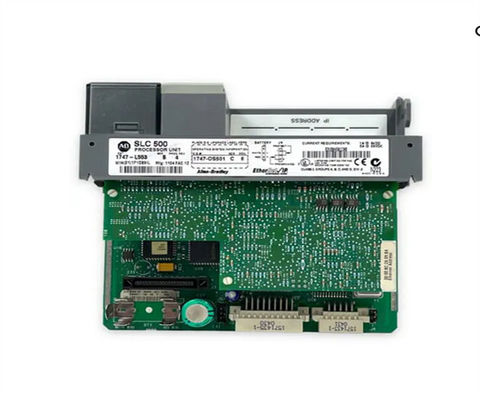

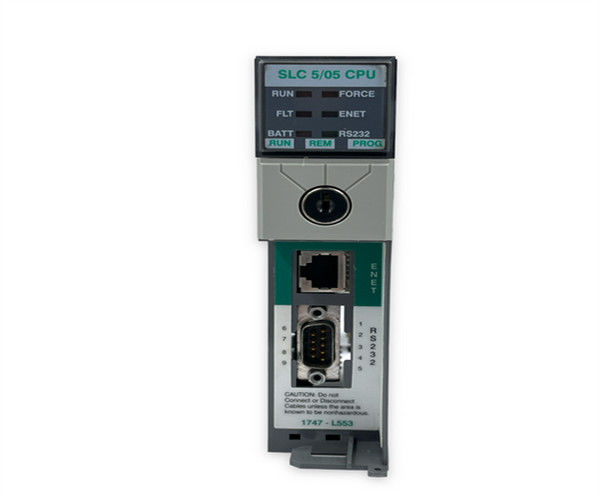

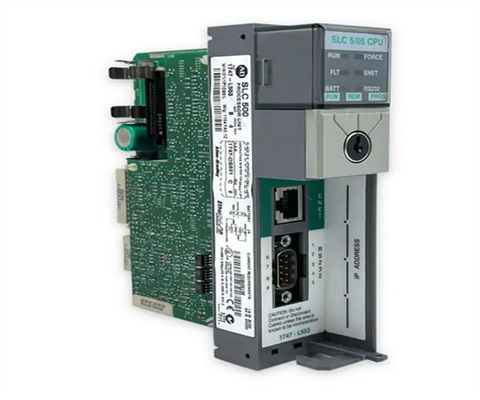

De Allen-Bradley/Rockwell Automation 1747-L553-module is een CPU- of centrale processor-eenheidsmodule uit de Allen-Bradley SLC 500- en SLC 5/05-series.Deze CPU heeft een ingebouwde CMOS RAM die batterij back-up ondersteunt, en het kan ook een Allen-Bradley 1747-M13 geheugen module ondersteunen die het voorzien van 64 K van extra geheugen. De 1747-L553 CPU module heeft een Ethernet kanaal en een RS-232, DH-485, DF1,of ASCII-poortDeze CPU is een van de meest flexibele CPU's die er is.

Technische specificaties voor 1747-L553

Ongeveer 1747-L553

De Allen-Bradley 1747-L553-processor is een modulaire industriële processor.waarvan 4 altijd inkomende verbindingen zijn, 4 zijn altijd uitgaande verbindingen, en 56 kunnen zowel inkomende als uitgaande verbindingen zijn.Het vermogen verbruik van de processor is 4 Watt en het trekt 0 milliampere van stroom bij 24 volt DC en 1 ampere van stroom bij 5 volt DCDe 1747-L553-processor mag niet worden geïnstalleerd of verwijderd wanneer de stroom aan is en er mag geen bedrading worden aangesloten wanneer de stroom aan is.De verwerker mag ook niet worden blootgesteld aan oppervlakken die ESD- of elektrostatische ontladingen kunnen bevatten.. De processor moet in slot 0 van het chassis 1746 worden geïnstalleerd.

Om oververhitting te voorkomen, moet de beschermende omhulsel na de installatie van de Allen-Bradley 1747-L553-processor worden verwijderd.Een 1747-CP3-kabel kan worden gebruikt om kanaal 0 op de 1747-L553-processor te verbinden met een seriële poort op een computerEen 1747-UIC-interfaceconverter kan ook worden gebruikt om het kanaal 0 op de processor te verbinden met de USB-poort op een computer.Kanaal 1 op de processor kan worden gebruikt om verbinding te maken met een Ethernet-poort op een computerEen vervangbare lithiumbatterie is voorzien op de 1747-L553-processor om een back-up van de batterij aan het RAM te leveren. Deze batterij kan een back-up leveren voor maximaal 2 jaar.De batterij moet worden vervangen wanneer de BATT-indicator op het voorpaneel van de processor aangeeft dat het batterijniveau laag is.
