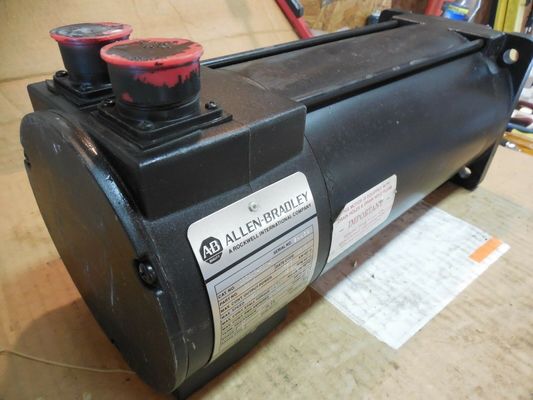

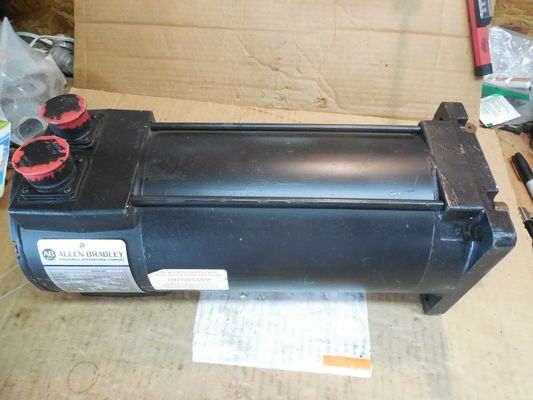

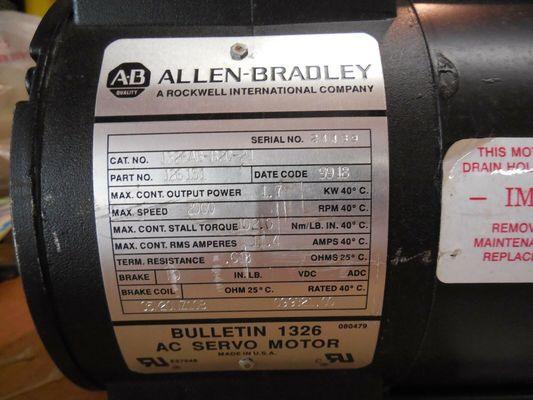

Servomotoren van de serie AB 1326AB-B2C-21 Torque Plus voor de AC-servomotor 1391-DES

Beschrijving van het product:1326AB-B2C-21

De 1326AB Torque Plus Series Servomotors zijn een aanvulling op de populaire 1326AB Servomotor lijn.De Torque Plus-motoren beschikken over een speciaal ontworpen behuizing om een verminderde lengte en verhoogde koppelcapaciteit te bieden van 2.7 tot 56.5 N-m (24 tot 500 lb-in). Deze hoge prestaties, driefase, borstelloos, AC,synchrone servomotoren zijn ontworpen door Allen-Bradley om aan de strenge eisen van hoogwaardige bewegingssystemen te voldoenDeze serie wisselstroom servomotoren is bedoeld voor gebruik met de Allen-Bradley 1391 Digital (1391 ′′ DES) AC Servo Drive (230 V wisselstroominvoer).De typische toerental-koppelcurve toont de bedrijfsomvang van verschillende aandrijfkombinaties 1326AB Torque Plus/1391 ∆DES.

Kenmerken:1326AB-B2C-21

• Speciale flux profiel permanente magneten ontworpen door Allen-Bradley die een verhoogde servo respons bieden.
• Een driefasig, sinusoïdaal gewikkeld statorveld voor directe overdracht van warmte naar omgevingstemperatuur en een soepele werking bij lage snelheden.
• Een borstelloze resolver levert positie-, commutatie- en snelheidsfeedbackinformatie.1391 Een Quad B (optioneel) encoder-uitgang (instelbaar van 512 tot 2048 ppr) wordt gegenereerd via resolverfeedback.
• 100% continu nominaal uitgangsmoment bij stilstand (nul tpm).
• Een nauwkeurige balans van 0,0127 mm (0.0005 inch) totale piek-tot-piekverplaatsing.
• Een UL-gecertificeerd isolatiesysteem (dossier #E57948).
• Vermogen om verticaal in elke hoek te worden gemonteerd met de as omhoog of omlaag.
• De aluminium behuizing heeft vinnen die zorgen voor een verhoogde warmteoverdracht.
• IEC 529 behuizing bescherming IP65 (wanneer gebruikt met de Shaft Seal optie) om ruwe omgevingen te weerstaan. De motor is stofdicht en kan pulserende waterstralen weerstaan.1326AB Torque Plus servomotoren verliezen de IP65-classificatie wanneer een extern gemonteerd encoderpakket wordt gebruikt.
• Een normaal gesloten thermische schakelaar in de motorwinding (115V wisselstroom bij 1A, 24V gelijkstroom bij 1A) die een indicatie van thermische overbelasting geeft.
• Omgevingsbeschermde stroom- en feedbackkabelpakketten.
• MIL-spec-connectoren.
• CEI/IEC 72 ̊1: 1991 metrische flensbevestiging (-21) met metrische assen.
• Gedrukt gat op de oppervlakte van de as voor het bevestigen van koppelingen

Technische parameters:1326AB-B2C-21

• Integratie van verenhoudende remmen met 90V gelijkstroom (A4, A5, A7) of 24V gelijkstroom spoelen (K4, K5, K7).

• Een schacht olie afdichting kit, (1326AB-MOD-SSV-xx) voor het installeren van een Viton schacht olie afdichting op een motor in het veld.De motor is stofdicht.Belangrijk: Servomotoren met 1326AB verliezen de IP65-kwalificatie wanneer een extern gemonteerd encoderpakket wordt gebruikt.

• Junction box kit (1326AB-MOD-RJxx) verkrijgbaar met axiaal gemonteerde connectoren.De aansluiting versie maakt het mogelijk om de motor aansluitingen uit te brengen axiaal aan de motor (in plaats van radial) zonder verdere bedrading.

• secundaire feedback montage kits (1326AB-MOD-Mxx) voor de installatie in het veld van een Allen-Bradley Encoder (845H).een encoder-feedback tot 2048 ppr wordt door de schijf geleverdDit elimineert de noodzaak van een secundair feedbackapparaat.

• Kabels voor stroomvoorziening (1326-CPx...), commutatie (1326-CFx...), en encoders (1326-CEx...) zijn beschikbaar in lengtes tot 30 m voor standaard- en highflex toepassingen.) en communicatie (1326ES CFx)...kabels tussen 100 ft (30m) en 300 ft (90m) zijn beschikbaar bij gebruik van een 1391DES-aandrijving.

Toepassingen:1326AB-B2C-21

Tc ?? Nominaal koppel van de motor met wikkels bij een nominale temperatuur en een omgevingstemperatuur van 40°C.

Tp Het piekkoppel dat kan worden geproduceerd door de combinatie motor/aandrijving met beide bij nominale temperatuur.Hoger piekkoppel is toegestaan wanneer het RMS-koppel kleiner is dan of gelijk is aan het nominale koppel (Tc)..

Nominaal toerental ¢ Het werktoerental van de combinatie aandrijving en motor waarbij ten minste 70% van het continue nominaal koppel (Tc) kan worden ontwikkeld.

Nominale bedrijfsruimte Grens van de toerental-koppelcurve waarbij de combinatie motor en regelaar servo kan werken zonder de RMS-kwaliteit van een van beide te overschrijden

Intermitterend werkgebied Grens van de snelheids-koppelcurve waarbij de combinatie motor en regelaar in versnellings-vertraging kan werken zonder de maximale waarde van een van beide te overschrijden,op voorwaarde dat de grenswaarde van het RMS-continue koppel voor de werkcyclus niet wordt overschreden.

Vaste stroom ️ Nominale stroom van een motor met wikkels bij een nominale temperatuur en een omgevingstemperatuur van 40°C. De regelaar werkt bij een nominale omgevingstemperatuur van 60°C.

Piekstroom ­ Hoeveelheid stroom die op de motor kan worden aangebracht zonder schade aan de motor te veroorzaken

Tijdconstante Tijd die nodig is om 63% van de nominale stroom te bereiken.

Maximale omgevingstemperatuur Maximale omgevingstemperatuur waarbij de motor met nominale belastingen kan worden gebruikt zonder dat de temperatuurverhogingsgrenzen van het isolatietype worden overschreden.

Isolatieklasse Bepaling van de werktemperatuurgrenswaarden voor motorisolatiematerialen.

Temperatuurtijdconstante Dreefmomentconstante .

Spanningsconstante: waarde van de gegenereerde spanning bij een bepaalde snelheid wanneer de rotor mechanisch in het magnetisch veld wordt verplaatst.

Inductabiliteitsvermogen: Inductabiliteitsvermogen gemeten door een stappeninvoer van nulimpedantie-spanning die wordt toegepast op de vergrendelde rotor.Gewicht van de motor (met inbegrip van de rem), indien verstrekt) minus het gewicht van de opties.

Balance ️ Compensatie van de gewichtsverdeling van de rotor om de trillingsresonantie te verminderen.

Aanpassing:1326AB-B2C-21

• Volg altijd de installatie-instructies van de fabrikant van de kabeldrager.

• De bekabeling dient zodanig voor te bereiden dat de kabel in de kabeldrager wordt geplaatst dat er geen draaien, buigingen of kronkels in de kabel zijn.

• Het is belangrijk om de bekabeling ten minste 24 uur voor de installatie uit te leggen om eventuele spanningen als gevolg van vervoer of opslag te verminderen.

• Wanneer de kabel in de kabeldrager wordt geplaatst, moet de drager plat worden gelegd met de buigrichting naar boven gericht.De kabels moeten in de kabeldrager worden gelegd en niet tussen of rond andere kabels worden geweven..

• Laat ten minste 10% ruimte tussen de kabels en laat de kabels vrij bewegen.

• De kabels moeten zich binnen de drager vrij kunnen bewegen.De drager moet meerdere malen worden gedraaid voordat hij wordt vastgeklemd..

• Leg zware kabels tegen de randen van het spoor, terwijl lichte kabels in het midden worden vastgeklemd.

• Trek de kabels niet strak tegen de binnenste/buiten curves van het spoor.
