Upgrade naar AB 1326AB-B2C-11 Torque Plus Series AC servomotoren voor optimale prestaties

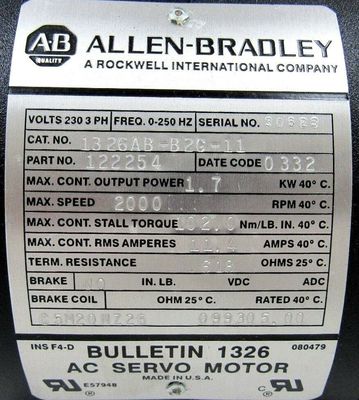

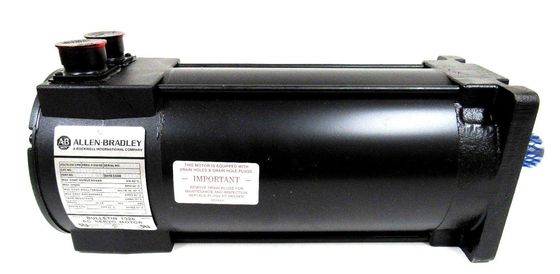

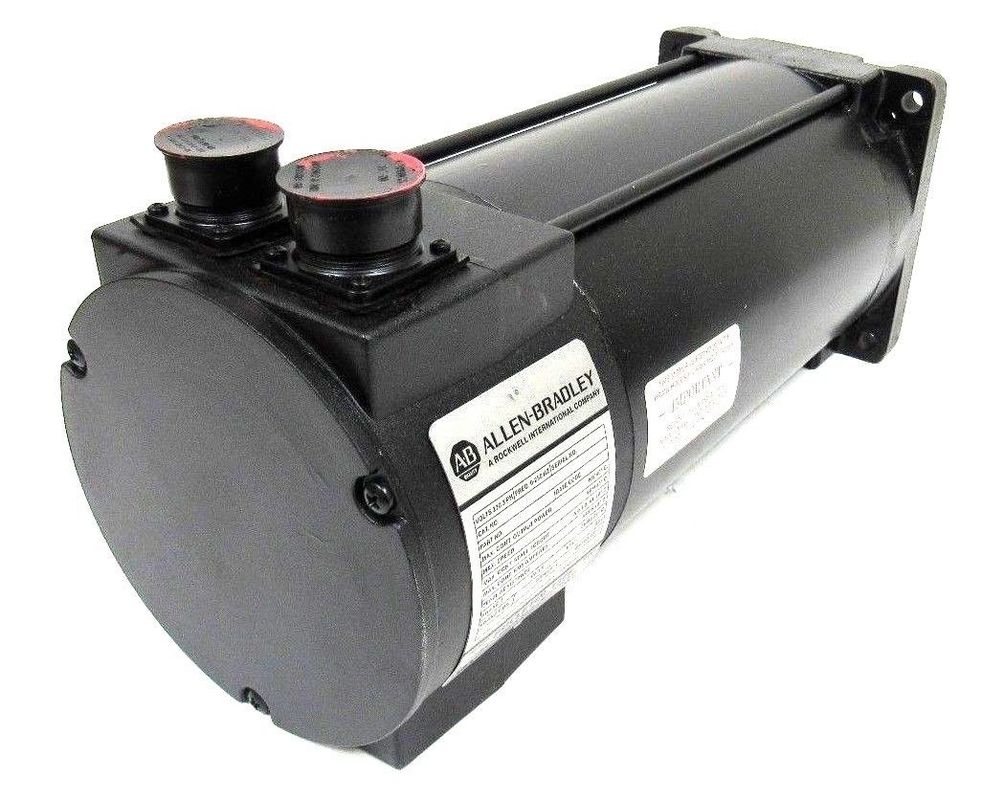

Productbeschrijving:1326AB-B2C-11

Torque Plus-motoren hebben een speciaal ontworpen behuizing die de motorlengte verkort en het continue koppel verhoogt.synchrone servomotoren zijn ontworpen door Allen-Bradley om aan de strenge eisen van hoogwaardige bewegingssystemen te voldoenDeze serie van 460 V wisselstroom servomotoren is bestemd voor gebruik met de Allen-Bradley

Kenmerken:1326AB-B2C-11

• Permanente magneten met een speciaal fluxprofiel, ontworpen door Allen Bradley om de servo-respons te verhogen.

• Een driefasig statorveld met een sinusvormige wring voor een soepele werking bij lage snelheden.

• TENV-constructie. IP65 standaard. IP67 (-L) optie is beschikbaar met optionele asdichting (1326AB-MOD-SSV-xxx) geïnstalleerd.

• Een geextrudeerde aluminium behuizing voor een betere warmteoverdracht.

• 100% continu nominale uitgangsmoment bij stilstand (nul t/min).

• Een UL-gecertificeerd isolatiesysteem (dossier #E57948).

• Vermogen om in elke hoek verticaal te worden gemonteerd met de as omhoog of omlaag.

• Een normaal gesloten thermische schakelaar in de motorwinding (115V AC/ 24V DC bij 1A) die een indicatie van thermische overbelasting geeft.

• Een nauwkeurige balans van 0,0127 mm (0.0005 inch) totale verplaatsing van piek tot piek.

• Een CEI/IEC 72-1 metrische flens bevestiging met metrische assen.

• Een gegraven gat op de oppervlakte van de as voor het bevestigen van koppelingen.

Technische parameters:1326AB-B2C-11

Toepassingen:1326AB-B2C-11

• Integral Spring-Set Holding Brakes met 24 V gelijkstroom spoelen (-K4, -K5, -K7).

• Een schacht olie afdichting kit, (1326AB-MOD-SSV-xx) voor het installeren van een Viton schacht olie afdichting op een motor in het veld.De motor is stofdicht., kan pulserende waterstralen weerstaan en voldoet aan de IP65-vereisten van de IEC 529-norm.IP67 (-L) servomotoren hebben een in de fabriek geïnstalleerde as-olieverzegeling en vereisen niet de optie van de as-olie-kit.

• Secundaire terugkoppelingsmontagepakketten (1326AB-MOD-Mxx) voor de installatie van een Allen-Bradley Encoder (845H) in het veld.Als u een 1326AB-Bxxx servomotor met een 1394 servomotor gebruikt, hoeft u geen secundaire encoder te monteren omdat de 1394 een Quad B-feedback-uitgang (2048 ppr) afgeleid heeft van de motorfeedbackBelangrijk: Servomotoren met 1326AB verliezen de IP65- of IP67-classificatie wanneer een extern gemonteerd encoderpakket wordt gebruikt.

• IP67 (-L) servomotoren. De IP67-classificatie (IEC 529) biedt milieubescherming tegen de effecten van tijdelijke onderdompeling in water.1326AB servomotoren verliezen de IP67-classificatie wanneer de extern gemonteerde encoder of de opties van de aansluitkistkit worden gebruikt.

• Er is een Junction Box Kit (1326AB-MOD-RJxxx) met axiaal gemonteerde aansluitingen verkrijgbaar met een voor- of achteruitgang.Ook rechthoekige aansluitkabels zijn verkrijgbaar (zie 1326 Kabels voor 460V AC servomotorenDe verbindingsbox maakt het mogelijk de motorconnectoren zonder verdere bedrading axiaal (in plaats van radial) naar de motor te brengen.1326AB servomotoren verliezen de IP67-classificatie wanneer de optie van de aansluitdoos wordt gebruikt.

Aanpassing:1326AB-B2C-11

Nominale snelheid - de werkomloop van de combinatie aandrijving en motor waarbij ongeveer 70% van het continue nominale koppel (Tc) kan worden ontwikkeld..

Nominale werkingsruimte - De grens van de toerental-koppelcurve waar de combinatie motor en regelaar servo kan werken zonder de nominale RMS van een van beide te overschrijden.

Intermitterend werkgebied - De grens van de snelheids-koppelcurve waar de combinatie motor en regelaar in versnellings-vertraging kan werken zonder de maximale waarde van een van beide te overschrijden,op voorwaarde dat de grenswaarde van het RMS-continue koppel voor de werkcyclus niet wordt overschreden.

Continu stroom - De nominale stroom van een motor met wikkels bij een nominale temperatuur en een omgevingstemperatuur van 40 °C (104 °F).Piekstroom - De hoeveelheid stroom die aan de motor kan worden toegepast zonder schade aan de motor te veroorzaken.

Mechanische tijdconstante - De tijd die nodig is om de motor 63% van haar eindtoerental te bereiken wanneer een stappenspanning wordt toegepast.

Elektrische tijdconstante - De tijd die nodig is om 63% van de nominale stroom te bereiken.

Maximale omgevingstemperatuur - De maximale omgevingstemperatuur waarbij de motor met nominale belastingen kan worden gebruikt zonder dat de temperatuurverhogingsgrenzen van het isolatietype worden overschreden.

Isolatieklasse - De aanwijzing van de werktemperatuurgrenswaarden voor motorisolatiematerialen.

Temperatuurtijdconstante - De tijd die nodig is om 63% van de continue temperatuurstijging te bereiken met een constant wattverlies.Dreefkoppelconstante - De omvang van het ontwikkelde koppel voor één ampère motorstroom bij de opgegeven motortemperatuur.
