Mitsubishi HC-SFS102 Servomotor Middel Inertia,Middel Capaciteit
Productbeschrijvingen van HC-SFS102
De Mitsubishi HC-SFS102 servomotor is een MELSERVO servomotor voor algemeen gebruik die 200V-compatibel is.Het is een servomotor met middelmatige traagheid en middelmatige capaciteit die geschikt is voor een breed scala aan industriële toepassingenHet nominale uitgangsvermogen van de HC-SFS102 servomotor is 1 kW.en in staat is om een maximumsnelheid van 3000 t/min te bereiken in bepaalde soorten veeleisende toepassingenDe instante toegestane snelheid van de HC-SFS102 servomotor bedraagt 3450 t/min.De HC-SFS102 servomotor werkt met een nominale koppelwaarde van 4.78 Nm, en zijn maximaal nominale koppel is 14,4 Nm, waardoor het verschillende belastingomstandigheden kan aan.het nominale vermogen van de HC-SFS102-motor bij het continue nominale koppel is 16.7 kW/s. Het is compatibel met een servoversterker die is uitgerust met een ingebouwde regeneratieve weerstand met een nominale snelheid van 54 keer per minuut.De HC-SFS102 servomotor werkt met een nominale stroomwaarde van 6A en een maximale nominale stroom van 18AVoor nauwkeurige snelheids- en positiebeheersing maakt de HC-SFS102 servomotor gebruik van een codeerder die gebruikelijk is voor zowel absolute positiesystemen als inkrementele detectiesystemen.De resolutie van de encoder is 131072 pulsen per omwenteling om een nauwkeurige controle te garanderenDe HC-SFS102 servomotor is ontworpen met isolatie van klasse F die een betrouwbare werking garandeert, zelfs in uitdagende omgevingen.De structuur is volledig afgesloten en zelfgekoeld.De HC-SFS102 servomotor weegt 7 kg (15,4 lbs).
De Mitsubishi HC-SFS102 motor is een servomotor van de MELSERVO-serie. Het is 200V-compatibel, en het is een servomotor met middelmatige traagheid en middelmatige capaciteit.en zijn nominale toerental is 2000 t/minDe HC-SFS102 servomotor heeft een maximale toerental van 3000 t/min en een onmiddellijk toelaatbare toerental van 3450 t/min. De nominale stroom van de HC-SFS102 servomotor is 6A en de maximale nominale stroom is 18A.
Technische specificaties voor HC-SFS102
| Modeltype: |
Servomotor |
| Serie: |
MELSERVO |
| Nominaal uitgangsvermogen: |
1 kW |
| Nominale snelheid: |
2000 t/min |
| Maximale snelheid: |
3000 t/min |
| Instantane toegestane snelheid: |
3450 t/min |
| Nominaal koppel: |
4.78 Nm |
| Maximaal koppel: |
14.4 Nm |
| Vermogen bij continu nominaal koppel: |
16.7 kW/s |
| Inbouwd regeneratieve weerstand van de servoversterker: |
54 keer per minuut |
| Nominale stroom: |
6A |
| Maximale stroom: |
18A |
| Structuur: |
Volledig afgesloten, zelfgekoeld (beschermingstype: IP65) |
| Gewicht: |
7 kg of 15,4 lbs |
| Hoofdmerk |
Mitsubishi Electric |
| Hoofdfunctie |
AC-servomotor |
| Productserie / familienaam |
MELSERVO J2S-serie |
| Naam van de subcategorie |
HC-SF-serie |
| Functies |
AC borstelloze draaiende servomotor |
| Ontwerp |
rechte as ingebouwde absolute terugkoppelingscode. (17-bit)olieverzegelingmedium traagheid / medium vermogen |
| Voerspanning (AC) |
Klasse 200Vac |
| Nominale stroom |
6A |
| Nominaal actief vermogen (kW) |
1000W / 1kW |
| Rotatiesnelheid |
2000 tpm3000 tpm (maximaal) |
| Torsen |
4.78Nm nominaal |
| Maximaal koppel |
14.4Nm |
| Moment van traagheid |
0.00137kg.m2 (13,7kg.cm2) |
| Nettohoogte (mm) |
176 mm |
| Nettobreedte (mm) |
130 mm |
| Nettodiepte (mm) |
200 mm |
| Montage-modus |
Montage van flenzen van 130x130 mm |
| Resolutie |
17 bits (equivalent aan 131072ppr) feedback |
| Grade van bescherming |
IP65 |
| Afmetingen |
H176mm x W130mm x D200mm |
| Omgevingsluchttemperatuur voor gebruik |
0...+40 °C |
| Omgevingstemperatuur voor opslag |
-15 °C...+70 °C |
| Maximale stroom |
18 A |
| Bestelcode / SKU van de fabrikant |
HC-SFS102 |

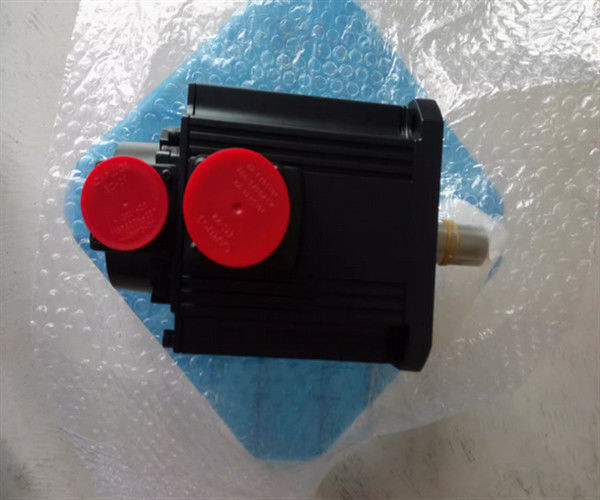

Mitsubishi Servomotor-HC-SFS102
Kenmerken:
Middelbare traagheid van lage tot hoge snelheid drie modus voor selectie, geschikt voor verschillende toepassingen.
High-resolution encoder 131072p/rev (17 bit).
De encoder met hoge resolutie zorgt voor uitstekende prestaties en stabiliteit bij lage snelheden.
Toepassingsvoorbeelden:
Transmissieapparatuur, robots, X-Y werkplatform.
Alle afmetingen van de motor zijn hetzelfde als voorheen en zijn allemaal compatibel met de bedrading.
Motorreeks: middelmatige traagheid, middelmatig vermogen.
Nominaal uitgangsvermogen: 1,0 kW.
Nominale snelheid: 2000 r/min.
Of de rem moet worden ingedrukt: Nee.
Achterkant van de as: standaard (recht).
Beschermingsniveau: IP65 (IP67).
