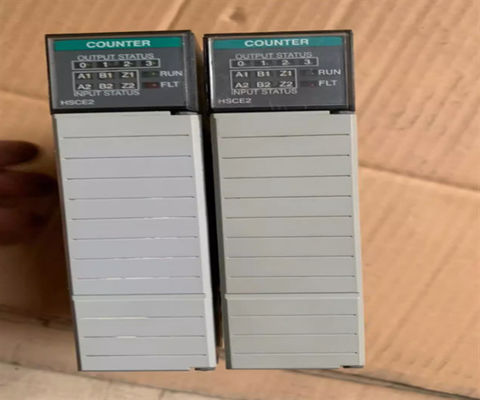

Allen-Bradley 1746-HSCE2 1746 SLC-systeem, Multi-Channel High Speed Counter Module

Beschrijving van 1746-HSCE2

De Allen-Bradley 1746-HSCE is een High-Speed-telmodule uit de SLC 500-productenfamilie.Het kan lokaal worden geïnstalleerd, langs de SLC500-CPU of op afstand langs een SLC500-communicatieadapter.

De 1746-HSCE wordt gebruikt voor bidirectionele telvereisten, bewegingsdetectie, totalisatie en andere toepassingen die verwerking van discrete High-Speed-invoer vereisen.Deze module wordt meestal gevonden in fabrieksautomatiseringstoepassingen.Deze snelheidsmetermodule kan worden geconfigureerd om te werken in verschillende modi zoals Range-modus, Rate-modus en Sequencer-modus.

De 1746-HSCE is voorzien van een ingang A, B en Z met een nominale ingangsspanning van 5VDC voor differentiële bedrading en 0-5VDC voor enkelvoudige bedrading.Het accepteert een minimale pulsbreedte van 10 μs met een pulsverschil van 4.5 μs. De geaccepteerde invoerfrequenties van deze invoerstelsels zijn afhankelijk van de geconfigureerde modus van de module. Bij werking als Sequencer-modus is de compatibele maximale invoerfrequentie 50 kHz en 32,767 kHz bij werking in Range Rate-modusBovendien heeft de 1746-HSCE een limietschakelaar met een ON-spanningsbereik van respectievelijk 3,8-5,4 VDC, 9,4-16,5 VDC en 16,5-30 VDC @ 5 VDC, 12 VDC en 24 VDC.

De 1746-HSCE heeft ook vier (4) open collectie-uitgangen die werken bij spanningsniveaus van 4,5 tot 10 V dc en (schakelaar 2 aan) en 10 tot 30 V dc (schakelaar 2 uit) met een aangesloten stroom van 16 mA bij 4.5V dc 40 mA bij 10V dc en 40 mA bij 10V dc 125 mA bij 30V dc.

Voor probleemoplossing en diagnose heeft het ingebouwde diagnostische LED's, zoals CPU-fout-LED's, foutcode, foutcode.Het is bestemd voor gebruik in een industriële omgeving en moet worden geïnstalleerd in een NEMA-gecertificeerde behuizing..

De Allen-Bradley 1746-HSCE is een High-Speed-telmodule. Deze module maakt deel uit van het SLC500 Programmable Logic Controller (PLC) platform.B en Z compatibel met nominale signaalspanningen van 5VDC-differentiële ingang en 0-5VDC-single-ended-ingang met een maximale ingangsfrequentie van 50 kHzHet kan worden geconfigureerd om te werken in Range, Rat en Sequencer modus.
