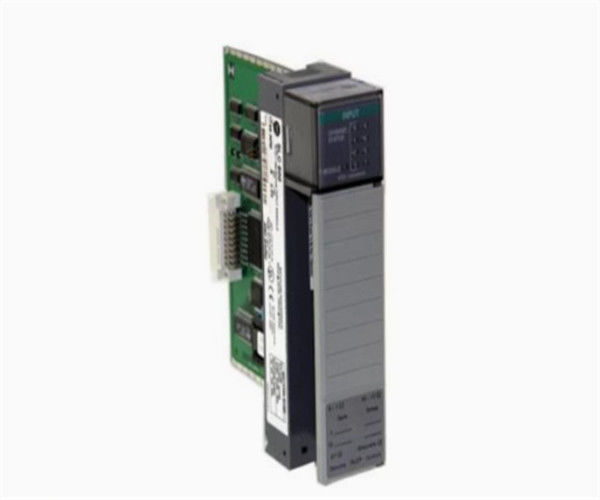

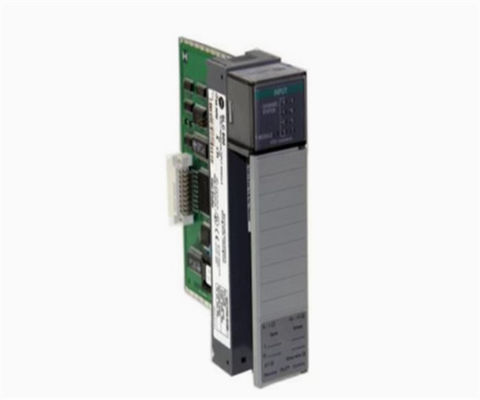

1746-NR8 ∙ Allen Bradley RTD/Resistance Analog Input Module

Beschrijving van 1746-NR8

De 1746-NR8 is een weerstandstemperatuurdetector (RTD) /weerstandsmodule. Deze module accepteert weerstandssignalen van RTD-sensoren zoals Platinum (385) 100, 200, 500 en 1000; Platinum (3816) 100,200, 500 en 1000; koper (426) 10, nikkel (618) 120, nikkel (672) 120 en nikkel-ijzer (518) 604 en directe weerstandswaarden van 0 - 150 Ohm, 0 tot 500 Ohm, 0 tot 1000 Ohm en 0 tot 300 Ohm.

Deze module wordt uitsluitend gebruikt voor SLC 500-systemen en kan specifiek worden gebruikt met de twee (2) varianten van SLC 500, zoals vaste en modulaire hardware-stijl.Het bezet één slot van het gebruikte chassis en vereist geen externe stroomtoevoer, wordt deze module aangedreven door het achtergrondvermogen dat wordt gegenereerd door de stroomvoorziening van het systeem.

Deze module wordt voornamelijk gebruikt voor temperatuurtoepassingen, aangezien RTD-sensoren specifiek worden gebruikt om temperatuurmetingen te meten.De weerstandsvermogen van deze module is van toepassing op het meten van verplaatsing of beweging of mechanische apparaten.Normaal gesproken wordt het gebruikt voor het meten van de lengte van de reis, beweging weerspiegeld door de afname en toename van de weerstandslesing.

Deze module ondersteunt 2-draad, 3-draad en 4-draad RTD sensoren. Voor een 2-draad RTD, de aanbevolen draden zijn Belden 9501 afgeschermde kabel of gelijkwaardig.Gebruik Belden 9533 of Belden 83503 kabel. Voor een 2-draad RTD, vermijd lang kabel loopt omdat het de nauwkeurigheid van de meting vermindert.het effect van lange draden kan worden geminimaliseerd door een kabel met een lagere afmeting te gebruiken, zoals een AWG # 16-draad in plaats van AWG # 24.De terminals van het verwijderbare terminalblok (RTB) zijn alleen bedoeld voor een enkele draadverbinding.

De status van het kanaal kan via de LED-indicator worden gecontroleerd, terwijl de werking van de module via de LED-statusindicator kan worden gecontroleerd.Deze module heeft een laagdoorlaat digitaal filter en een programmeerbare invoer filtersDe module's analoge tot digitale conversie is sigma-delta modulatie.Het automatische kalibratieproces vindt plaats elke keer dat de module wordt ingeschakeld en kan ook worden geprogrammeerd voor een specifieke cyclus van elke 5 minuten.De RTD-typen die aanwezig zijn op de 1746-NR8-module zijn koper, platina, nikkel-ijzer en nikkel.Het energieverbruik van de module 1746-NR8 op de achtergrond is maximaal 1De backplane-stroomverbruik van de 1746-NR8 is 100 mA bij 5 volt DC en 55 mA bij 24 volt DC.De maximale gemeenschappelijke modusspanning is +/- 1 Volt., terwijl de maximale permanente overbelastingen +/- 5 mA zijn voor de stroom en +/- 5 Volt gelijkstroom.De isolatiespanning van de 1746-NR8-module is continu bij 5 volt DC tussen de kanalen en 500 volt AC gedurende 1 minuut tussen de ingangen en het achtervlakDe werktemperatuur is 32 tot 140 graden Fahrenheit, de opslagtemperatuur is -40 tot 185 graden Fahrenheit,en de relatieve vochtigheid zonder condensatie is 5 tot 95%.

De Allen-Bradley 1746-NR8 is een SLC 500 RTD/Resistance Analog Input Module. Deze RTD/Resistance Analog Input Module heeft acht (8) kanalen die compatibel zijn met RTD sensoren zoals Platinum (385),Platina (3916)Het is ook compatibel voor directe ingangen van weerstandsapparaten. Deze module is compatibel voor vaste stijl en modulaire stijl SLC 500.
