General Electric DS3800HSCD Hulpinterfacepaneel

Productbeschrijving: DS3800HSCD

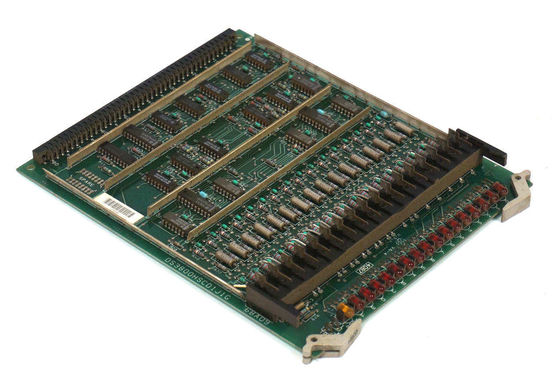

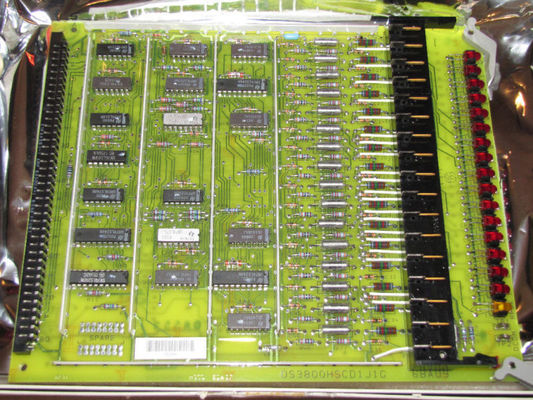

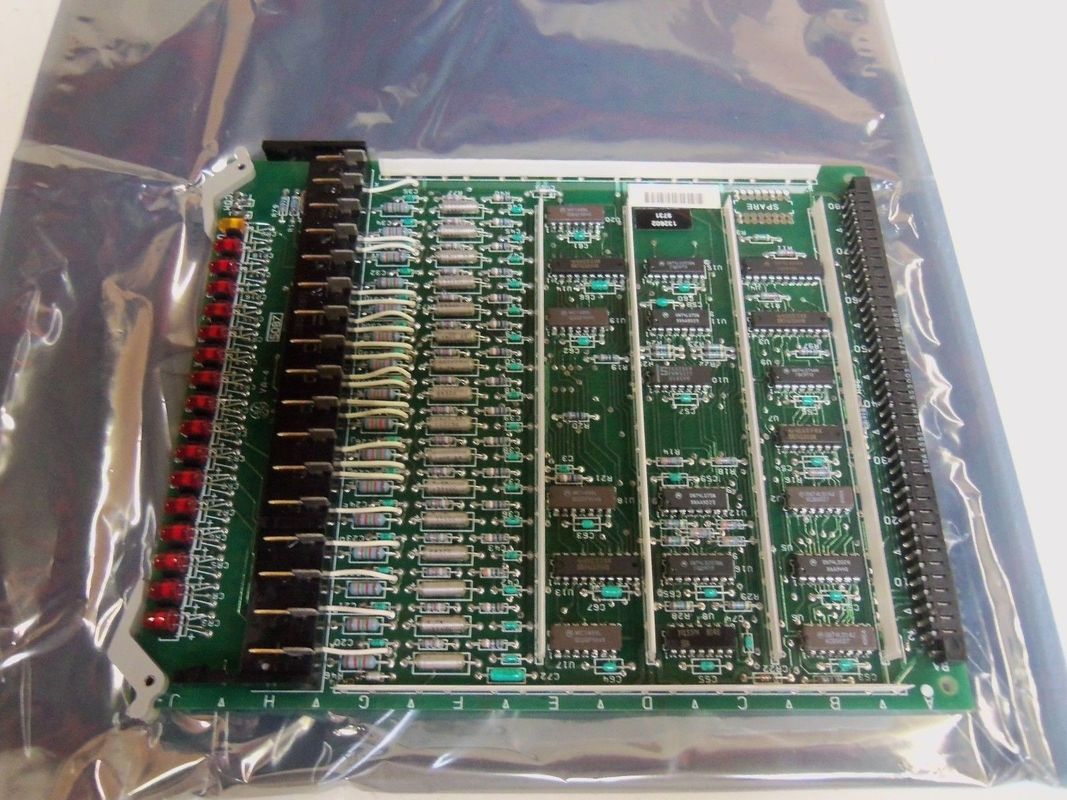

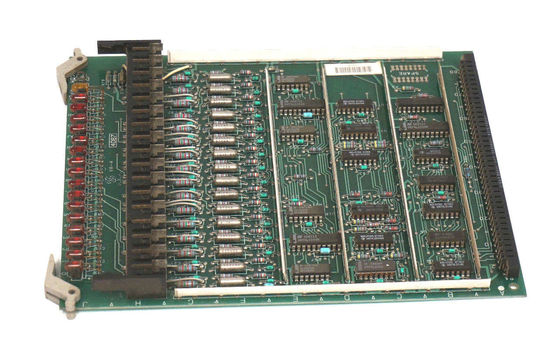

• Bordindeling en -grootte: De DS3800HSCD heeft een goed gestructureerde lay-out op de printplaat. Hoewel de exacte afmetingen kunnen variëren, afhankelijk van specifieke ontwerpversies, is de maatvoering over het algemeen zo dat hij gemakkelijk past in standaard industriële schakelkasten of apparatuurrekken. De compacte vormfactor maakt efficiënt gebruik van de ruimte mogelijk wanneer deze naast andere componenten in een systeem wordt geïnstalleerd, zodat het niet overmatig veel ruimte in beslag neemt en toch zijn essentiële functies blijft leveren.

• Connector- en montagefuncties: Een van de opvallende aspecten van het fysieke ontwerp is de aanwezigheid van een modulaire connector aan één uiteinde. Deze connector is ontworpen om betrouwbare elektrische verbindingen tot stand te brengen met externe apparaten of andere componenten binnen het industriële besturingssysteem. Het heeft een specifieke pinconfiguratie die voldoet aan industriestandaarden of eigen GE-specificaties, afhankelijk van de beoogde integratie. Via deze connector kan het bord een groot aantal ingangssignalen ontvangen van een breed scala aan sensoren en andere signaalbronnen.

Componentdetails

• Condensatoren en TTL-apparaten: Het bord is voorzien van meerdere condensatoren en Transistor-Transistor Logic (TTL)-apparaten. Condensatoren zijn van vitaal belang voor verschillende elektrische functies. Ze fungeren als energieopslagelementen, helpen spanningsschommelingen af ​​te vlakken en zorgen voor stabiele stroom aan verschillende delen van het circuit. In situaties waarin zich bijvoorbeeld plotselinge pieken of dalen in de stroomvoorziening kunnen voordoen, kunnen condensatoren energie ontladen of absorberen om de spanning binnen een acceptabel bereik te houden voor een goede werking van de componenten.

• Indicatielampjes: De DS3800HSCD is voorzien van 16 rode indicatielampjes en 1 oranje indicatielampje. De 16 rode lampjes zijn zo gepositioneerd dat ze visuele feedback geven over de activiteit van specifieke circuits of ingangskanalen die bij het bord horen. Wanneer een ingangssignaal wordt ontvangen en verwerkt door een bepaald circuit of kanaal, gaat het bijbehorende rode lampje branden. Dankzij deze visuele indicatie kunnen operators en technici snel identificeren welke delen van het bord op een bepaald moment actief bezig zijn met signaalverwerking. Het dient als een nuttig diagnostisch hulpmiddel tijdens routinematige monitoring of bij het oplossen van mogelijke problemen.

• EEPROM-moduleaansluiting: Er bevindt zich een aansluiting op de kaart die is ontworpen voor een EEPROM-module (Electrically Erasable Programmable Read-Only Memory). De EEPROM dient als een cruciaal opslagmedium voor verschillende soorten gegevens die verband houden met de werking van het bord. Het kan configuratieparameters bevatten die bepalen hoe de kaart ingangssignalen verwerkt, zoals de aanvaardbare spanningsbereiken voor verschillende ingangskanalen, de kalibratie-instellingen voor analoog-naar-digitaal-conversie en eventuele aangepaste algoritmen of besturingslogica die specifiek zijn geprogrammeerd voor de toepassing bij de hand.

• Trimmer-weerstanden: Er zijn drie trimmerweerstanden in het ontwerp van de printplaat verwerkt. Dit zijn instelbare weerstanden die de mogelijkheid bieden om elektrische parameters binnen specifieke circuits op het bord nauwkeurig af te stemmen. Ze kunnen bijvoorbeeld worden gebruikt om de spanningsniveaus op bepaalde knooppunten in het circuit nauwkeurig in te stellen, de versterking van versterkers voor analoge ingangssignalen aan te passen of de gevoeligheid van op het bord aangesloten sensoren te kalibreren. Door deze trimmerweerstanden zorgvuldig af te stellen, kunnen technici de prestaties van het bord optimaliseren om nauwkeurige signaalverwerking en betrouwbare werking onder verschillende bedrijfsomstandigheden te garanderen.

Functionele bediening

• Ingangssignaalverwerking: Als geavanceerd, niet-geïsoleerd ingangsbord is zijn voornaamste rol het ontvangen en verwerken van een diverse reeks ingangssignalen. Het heeft de mogelijkheid om zowel analoge als digitale signalen van een grote verscheidenheid aan bronnen te verwerken. Voor analoge signalen, die afkomstig kunnen zijn van sensoren zoals thermokoppels, weerstandstemperatuurdetectoren (RTD's), druksensoren of flowmeters, voert het bord een reeks verwerkingsstappen uit. Het begint met signaalversterking om zwakke signalen te versterken tot een niveau dat nauwkeurig kan worden gedetecteerd en gemeten door de interne analoog-naar-digitaal-omzetters.

Kenmerken:DS3800HSCD

• Bordindeling en afmetingen: Hoewel specifieke officiële afmetingen mogelijk niet direct beschikbaar zijn, is deze ontworpen om te passen binnen het raamwerk van de Mark IV-serie en zal deze waarschijnlijk afmetingen hebben die consistent zijn met andere kaarten in de serie voor eenvoudige installatie en integratie in industriële schakelkasten of apparatuur rekken. Het formaat is zo ontworpen dat het naast andere componenten kan worden gemonteerd zonder dat het teveel ruimte in beslag neemt, terwijl een goede ventilatie en toegang voor onderhoud en aansluitingen mogelijk zijn.
•
  De lay-out van het bord is zorgvuldig georganiseerd, waarbij verschillende componenten strategisch zijn gepositioneerd om de signaalstroom en elektrische prestaties te optimaliseren. Het heeft een modulair ontwerp dat een naadloze verbinding met andere apparaten of modules binnen het systeem mogelijk maakt, waardoor efficiënte gegevensoverdracht en interactie mogelijk wordt gemaakt.
• Connectorinterfaces: Het ene uiteinde van de DS3800HSCD is voorzien van een modulaire connector. Deze connector is ontworpen met specifieke pinconfiguraties en elektrische kenmerken om te communiceren met andere componenten in het industriële besturingssysteem. Het dient als het belangrijkste punt voor het ontvangen van ingangssignalen van externe bronnen zoals sensoren, schakelaars of andere besturingsapparaten. Het ontwerp van deze connector zorgt voor een betrouwbare signaaloverdracht, met de juiste afscherming en elektrisch contact om signaalverlies en interferentie te minimaliseren.
•
  Aan de andere kant zijn er vaste stangen die een cruciale rol spelen in de fysieke installatie en stabiliteit van het board. Deze vaste stangen worden gebruikt om het bord veilig te monteren in de daarvoor bestemde behuizing of behuizing, zodat het stevig op zijn plaats blijft, zelfs in de aanwezigheid van trillingen of mechanische spanning die gebruikelijk is in industriële omgevingen. Deze stabiele montage is essentieel voor het behouden van consistente elektrische verbindingen en het voorkomen van verstoringen van de signaalverwerkingsfuncties van het bord.

  Componentsamenstelling en hun functies

• Condensatoren en transistor-transistorlogica-apparaten (TTL).: Het bord is gevuld met meerdere condensatoren en TTL-apparaten. Condensatoren zijn essentieel voor het opslaan van elektrische energie, het filteren van elektrische ruis en het helpen stabiliseren van spanningsniveaus op verschillende punten in het circuit. Ze spelen een cruciale rol bij het garanderen van een soepele en betrouwbare signaalverwerking door plotselinge spanningspieken of -dalingen te voorkomen die de nauwkeurigheid van de signalen kunnen beïnvloeden.
•
  TTL-apparaten zijn van fundamenteel belang voor het implementeren van digitale logische functies binnen het bord. Ze worden gebruikt om bewerkingen uit te voeren zoals signaalversterking, buffering en logische besluitvorming. Ze kunnen bijvoorbeeld binnenkomende analoge of digitale signalen omzetten in een formaat dat geschikt is voor verdere verwerking door de interne circuits van het bord of voor verzending naar andere componenten in het systeem.
• Indicatielampjes: De DS3800HSCD is uitgerust met 16 rode indicatielampjes en 1 oranje indicatielampje. De 16 rode lichten zijn tussen de vaste staven geplaatst en dienen als visuele signalen voor het monitoren van de activiteit van de bijbehorende circuits. Wanneer een bepaald circuit actief is, gaat het bijbehorende rode lampje branden, waardoor technici en operators onmiddellijke feedback krijgen over de operationele status van verschillende delen van het bord. Deze realtime visuele indicatie is waardevol om snel te identificeren welke delen van het bord signalen ontvangen en verwerken.
•
  Het enkele oranje indicatielampje heeft een andere functie. Wanneer het oplicht, dient het als waarschuwing om aan te geven dat er een probleem is met het bord. Dit kan verschillende redenen hebben, zoals een gedetecteerde storing in de signaalverwerking, een onregelmatigheid in de stroomvoorziening of een fout in de interne schakelingen. De aanwezigheid van dit waarschuwingslampje maakt snelle aandacht en probleemoplossing mogelijk.
• EEPROM-moduleaansluiting: Het bord bevat een aansluiting voor een EEPROM-module (Electrisch Erasable Programmable Read-Only Memory). De EEPROM is een cruciaal onderdeel voor het opslaan van specifieke configuratie-informatie, programma's of gegevens die essentieel zijn voor de werking van de DS3800HSCD. Dit kunnen instellingen zijn die verband houden met de verwerkingsparameters van het ingangssignaal, kalibratiewaarden of aangepaste besturingsalgoritmen. De mogelijkheid om een ​​EEPROM te gebruiken zorgt voor flexibiliteit bij het configureren van de kaart om te voldoen aan de specifieke eisen van verschillende industriële toepassingen en om zich aan te passen aan veranderingen in de loop van de tijd.
• Trimmer-weerstanden: Er zijn drie trimmerweerstanden op het bord. Deze componenten zijn instelbare weerstanden die kunnen worden gebruikt om elektrische parameters binnen het circuit nauwkeurig af te stemmen. Ze kunnen worden gemanipuleerd om de stroom, spanning of andere elektrische kenmerken in specifieke delen van het circuit nauwkeurig aan te passen. Ze kunnen bijvoorbeeld worden gebruikt om de ingangssignaalniveaus te kalibreren om ervoor te zorgen dat de kaart de binnenkomende signalen van sensoren met variërende uitgangsbereiken nauwkeurig interpreteert. Deze fijnafstemmingsmogelijkheid is belangrijk voor het optimaliseren van de prestaties van het bord en het garanderen van nauwkeurige signaalverwerking.

• Functionele mogelijkheden

• Ingangssignaalverwerking: De primaire functie van de DS3800HSCD is het verwerken van een grote verscheidenheid aan externe ingangssignalen. Het kan signalen ontvangen van verschillende soorten sensoren, inclusief maar niet beperkt tot temperatuursensoren, druksensoren, positiesensoren en digitale schakelaars. Deze binnenkomende signalen kunnen zowel analoog als digitaal zijn. Het bord is uitgerust met de noodzakelijke circuits om deze signalen te conditioneren en om te zetten in een digitaal formaat dat kan worden begrepen en verwerkt door de digitale controllers of andere componenten van het systeem. Voor analoge signalen voert het bewerkingen uit zoals versterking om zwakke signalen te versterken, filtering om ruis te verwijderen en analoog-naar-digitaal-conversie om de continue analoge signalen in discrete digitale waarden te vertalen.
•
  Het valideert ook de integriteit van de ontvangen signalen, waarbij wordt gecontroleerd op de juiste spanningsniveaus, signaalfrequenties en codering (in het geval van digitale signalen). Dit zorgt ervoor dat alleen nauwkeurige en betrouwbare signalen worden doorgegeven voor verdere verwerking binnen het industriële besturingssysteem, waardoor fouten of onjuiste beslissingen op basis van foutieve invoergegevens worden voorkomen.
• Diagnostische mogelijkheden: De DS3800HSCD heeft ingebouwde diagnostische functionaliteit waarmee hij zijn eigen operationele status kan beoordelen. Door een combinatie van interne zelfcontroles en communicatie met de diagnosesoftware van het systeem kan het verschillende problemen detecteren die zich tijdens de werking kunnen voordoen. Wanneer een probleem wordt geïdentificeerd, kan het een gedetailleerde foutenlijst genereren met een overzicht van de specifieke fouten of storingen die zijn gedetecteerd. Deze foutenlijst kan informatie bevatten zoals welke ingangskanalen problemen ondervinden, of er problemen zijn met de signaalverwerkingscircuits, of dat er fouten zijn gerelateerd aan de EEPROM-gegevens.
•
  Naast de foutenlijst kan het ook informatie geven over de tripomstandigheden die tot de detectie van het probleem hebben geleid. Deze gedetailleerde diagnostische informatie is uiterst waardevol voor onderhoudspersoneel, omdat zij hiermee snel de oorzaak van een probleem kunnen achterhalen en passende corrigerende maatregelen kunnen nemen. Als een sensorsignaal bijvoorbeeld consequent buiten bereik ligt, kan de diagnostische informatie aangeven of dit te wijten is aan een defecte sensor, een probleem met het ingangscircuit van de kaart of een onjuiste configuratie in de EEPROM-instellingen met betrekking tot dat ingangskanaal.
• Parameterconfiguratie: Het bord beschikt over een gebruiksvriendelijke interface bestaande uit een 2-regelig display en een toetsenbord. Via deze interface hebben operators toegang tot een reeks menu's die zijn ontworpen om de parameters die de werking van het bord bepalen, te wijzigen en aan te passen. Via deze menu's kunnen gebruikers verschillende aspecten configureren die verband houden met de verwerking van het ingangssignaal, zoals het instellen van de acceptabele spanningsbereiken voor verschillende ingangskanalen, het aanpassen van de gevoeligheid van de signaaldetectie of het aanpassen van de manier waarop analoge signalen worden omgezet naar digitale waarden.
•
  Ze kunnen ook parameters configureren die verband houden met de diagnostische en monitoringfuncties, zoals het instellen van drempels voor het activeren van foutwaarschuwingen of het bepalen hoe vaak de kaart zelfcontroles uitvoert. Deze mogelijkheid om de parameters van de kaart te configureren biedt aanzienlijke flexibiliteit, waardoor deze kan worden afgestemd op de specifieke vereisten van verschillende industriële processen en bedrijfsomstandigheden.

  Rol in industriële systemen

• Industriële automatisering: In industriële automatiseringstoepassingen in verschillende sectoren, zoals de chemische productie, de automobielproductie en de voedselverwerking, is de DS3800HSCD een integraal onderdeel van het besturingssysteem. Het ontvangt signalen van een groot aantal sensoren die tijdens het productieproces zijn geplaatst. In een chemische fabriek kan het bijvoorbeeld temperatuur- en drukgegevens van reactoren, stroomsnelheidsinformatie van leidingen en positiesignalen van kleppen verzamelen. Deze ingangssignalen worden vervolgens door het bord verwerkt en doorgegeven aan het centrale besturingssysteem, dat deze informatie gebruikt om beslissingen te nemen over het aanpassen van procesparameters, het waarborgen van de productkwaliteit en het handhaven van veilige bedrijfsomstandigheden.
• Energiebeheer: In energieopwekkingsfaciliteiten zoals elektriciteitscentrales en onderstations speelt de DS3800HSCD een cruciale rol bij het bewaken en controleren van de werking van elektrische apparatuur. Het kan signalen ontvangen van sensoren op generatoren, transformatoren en stroomonderbrekers en levert realtime gegevens over parameters zoals spanning, stroom en temperatuur. Deze informatie is cruciaal voor het optimaliseren van het energieopwekkingsproces, het beheren van de energiedistributie en het garanderen van de betrouwbaarheid van het elektriciteitsnet. Als de temperatuur van een transformator bijvoorbeeld een bepaalde drempel overschrijdt, kunnen de door de kaart ontvangen ingangssignalen alarmen of automatische besturingsacties activeren om oververhitting en mogelijke schade te voorkomen.
• Vervoer: In de transportsector, vooral in toepassingen zoals spoorwegsystemen en luchtvaart, wordt de DS3800HSCD gebruikt als interface met verschillende controle- en monitoringsystemen. In een spoorwegsysteem kan het signalen ontvangen van spoorsensoren, snelheidssensoren en signaalgevers. Deze gegevens worden door het bestuur verwerkt en gebruikt om een ​​veilige treinoperatie te garanderen, de treinsnelheid te controleren en de beweging van treinen langs de sporen te beheren. In de luchtvaart kan het onderdeel zijn van de luchtvaartelektronicasystemen van vliegtuigen, waarbij het invoersignalen ontvangt die verband houden met motorparameters, vluchtbesturingen en omgevingssensoren, wat bijdraagt ​​aan de algehele veiligheid en prestaties van het vliegtuig.

• Onderhoud en ondersteuning

• Reparatiediensten: Er zijn gespecialiseerde reparatiediensten beschikbaar voor de DS3800HSCD, geleverd door bedrijven als AX Control. Deze reparatiediensten hebben doorgaans een standaardreparatiecyclus van 1 tot 2 weken, waarin de plaat grondig wordt geïnspecteerd, defecte componenten worden vervangen en tests worden uitgevoerd om ervoor te zorgen dat de plaat weer in goede staat verkeert. In sommige gevallen kan voor urgente situaties waarbij een snelle afhandeling vereist is, een versnelde reparatieservice met een doorlooptijd van 48 tot 72 uur worden aangeboden. Hierdoor kunnen industriële faciliteiten de downtime minimaliseren en hun besturingssystemen zo snel mogelijk weer operationeel krijgen.
• Garantie: Na reparatie wordt de DS3800HSCD doorgaans geleverd met een garantie van 3 jaar. Deze garantie biedt gebruikers de zekerheid dat het gerepareerde bord naar verwachting zal presteren en biedt hen de mogelijkheid om verhaal te halen als zich binnen de gespecificeerde garantieperiode problemen voordoen. Het weerspiegelt het vertrouwen van de reparatieserviceproviders in de kwaliteit van hun werk en de betrouwbaarheid van de herstelde componenten.

Technische parameters:

• Veelzijdige verwerking van ingangssignalen:
  • Analoge en digitale ingangscompatibiliteit: De DS3800HSCD is ontworpen om zowel analoge als digitale ingangssignalen te verwerken. Het kan een breed scala aan analoge signalen ontvangen van sensoren zoals thermokoppels, weerstandstemperatuurdetectoren (RTD's), druksensoren en flowmeters. Voor deze analoge ingangen beschikt het over de noodzakelijke circuits om versterking uit te voeren om zwakke signalen te versterken, zodat ze nauwkeurig kunnen worden gedetecteerd en verwerkt, zelfs wanneer de sensoruitgangen zich in het lage spannings- of stroombereik bevinden. Bovendien kan het digitale signalen verwerken van verschillende bronnen, zoals schakelaars, encoders en digitale sensoren, waardoor een naadloze integratie met verschillende soorten bewakings- en besturingsapparaten mogelijk is.
  • Hoge signaalresolutie: Bij het verwerken van analoge signalen biedt het bord een relatief hoge resolutie voor analoog-naar-digitaal-conversie. Hierdoor kan het kleine veranderingen in de ingangssignalen nauwkeurig weergeven, wat cruciaal is voor het nauwkeurig monitoren van parameters zoals temperatuurvariaties binnen een smal bereik of kleine drukveranderingen in een systeem. In een productieproces waarbij nauwkeurige temperatuurregeling essentieel is, zorgt de conversie met hoge resolutie ervoor dat zelfs minieme fluctuaties in de output van de temperatuursensor kunnen worden gedetecteerd en gebruikt voor het verfijnen van het proces.
  • Signaalconditionering: Het past signaalconditioneringstechnieken toe op inkomende signalen. Dit omvat het filteren van elektrische ruis en interferentie die gebruikelijk zijn in industriële omgevingen. Door condensatoren en andere filtercomponenten te gebruiken, kan het hoogfrequente ruis, interferentie op de elektriciteitsleiding en andere artefacten verwijderen die de nauwkeurigheid van de signalen kunnen beïnvloeden. Dit resulteert in schonere en betrouwbaardere signalen die worden doorgegeven voor verdere verwerking binnen het besturingssysteem.

Diagnostische kenmerken

• Uitgebreide zelfdiagnose:
  • Foutdetectie: Het bord heeft ingebouwde diagnostische mogelijkheden om de eigen werking continu te monitoren. Het kan een breed scala aan fouten detecteren, waaronder problemen met ingangssignalen (zoals spanningen die buiten het bereik vallen, onjuiste frequenties of signaaluitval), problemen met interne schakelingen (zoals defecte componenten of kortsluitingen) en fouten die verband houden met de EEPROM-gegevens (zoals beschadigde configuraties of onjuiste programmacode). Deze proactieve foutdetectie helpt bij het vroegtijdig identificeren van potentiële problemen, waardoor het risico op systeemstoringen wordt verminderd en de downtime wordt geminimaliseerd.
  • Foutrapportage: Wanneer er een fout wordt gedetecteerd, genereert de DS3800HSCD gedetailleerde foutenlijsten die specifieke informatie geven over de aard van het probleem. Het kan aangeven welke ingangskanalen worden beïnvloed, het type fout (bijvoorbeeld signaalintegriteitsprobleem, hardwarestoring) en eventuele bijbehorende omstandigheden die tot de fout hebben geleid. Bovendien kan het tripomstandigheden rapporteren, dit zijn de specifieke omstandigheden die de detectie van de fout hebben veroorzaakt. Dankzij deze uitgebreide rapportage kunnen onderhoudstechnici snel de oorzaak van het probleem begrijpen en passende corrigerende maatregelen nemen.
  • Realtime monitoring: De 16 rode indicatielampjes op het bord geven realtime visuele feedback over de activiteit van de bijbehorende circuits. Technici kunnen deze lampjes observeren om snel te identificeren welke delen van het bord momenteel signalen verwerken en welke mogelijk problemen ondervinden. Als bijvoorbeeld een bepaald rood lampje dat overeenkomt met een ingangskanaal van een kritische sensor uit blijft terwijl het tijdens normaal gebruik zou moeten branden, kan het de technicus onmiddellijk waarschuwen om dat specifieke kanaal te onderzoeken op mogelijke problemen.

Configuratiefuncties

• Gebruiksvriendelijke parameterconfiguratie:
  • Menugestuurde interface: Het bord beschikt over een gebruiksvriendelijke interface met een 2-regelig display en een toetsenbord. Hierdoor hebben operators toegang tot een reeks menu's die zijn ontworpen om verschillende parameters te configureren die verband houden met de werking van het bord. De menustructuur is intuïtief, waardoor gebruikers gemakkelijk kunnen navigeren en de specifieke instellingen kunnen vinden die ze moeten aanpassen. Ze kunnen bijvoorbeeld gemakkelijk het menu vinden voor het configureren van de spanningsbereiken voor verschillende ingangskanalen of voor het instellen van de gevoeligheid van signaaldetectie.
  • Aanpasbare instellingen: Via deze interface kan een breed scala aan parameters worden aangepast. Operators kunnen instellingen wijzigen die verband houden met de verwerking van ingangssignalen, zoals het aanpassen van de versterking voor analoge ingangsversterking, het instellen van de bemonsteringssnelheid voor analoog-naar-digitaal-conversie of het definiëren van de acceptabele bereiken voor logische digitale ingangsniveaus. Ze kunnen ook diagnostische en monitoringparameters configureren, zoals het instellen van de drempelwaarden voor het activeren van foutwaarschuwingen of het bepalen hoe vaak het bord zelfcontroles uitvoert. Dankzij deze flexibiliteit kan de plaat worden aangepast aan de specifieke eisen van verschillende industriële processen en omgevingen.
  • EEPROM-opslag: De aansluiting voor de Electrically Erasable Programmable Read-Only Memory (EEPROM)-module maakt het mogelijk om de geconfigureerde parameters en andere relevante gegevens op te slaan. De EEPROM biedt een niet-vluchtige opslagoplossing, wat betekent dat de instellingen behouden blijven, zelfs als de stroom wordt uitgeschakeld. Dit is belangrijk om ervoor te zorgen dat het bord zijn aangepaste configuratie behoudt tussen stroomcycli en het gemakkelijk ophalen van de opgeslagen informatie mogelijk maakt wanneer dat nodig is, zoals tijdens onderhoud of systeemupgrades.

Compatibiliteit en integratiefuncties

• Naadloze systeemintegratie:
  • Compatibiliteit Mark IV-serie: De DS3800HSCD is speciaal ontworpen voor GE's Mark IV-serie en zorgt voor een naadloze integratie met andere componenten in de serie. Het voldoet aan de interne communicatieprotocollen, elektrische normen en busarchitecturen van het Mark IV-systeem. Hierdoor kan het effectief communiceren met andere kaarten, controllers en sensoren binnen het systeem, waardoor een gecoördineerde werking van de gehele industriële besturingsopstelling wordt vergemakkelijkt. Het kan bijvoorbeeld gegevens uitwisselen met de hoofdbesturingseenheid over ingangssignalen, diagnostische informatie en configuratie-updates, waardoor het systeem weloverwogen beslissingen kan nemen en de werking dienovereenkomstig kan aanpassen.
  • Industriestandaard interfaces: Naast de integratie binnen het Mark IV-systeem beschikt het bord ook over interfaces die compatibel zijn met industriestandaard signalen en apparaten. De modulaire connector aan het ene uiteinde is ontworpen om te communiceren met een verscheidenheid aan externe sensoren en besturingsapparaten die de gebruikelijke elektrische en signaaloverdrachtstandaarden volgen. Deze compatibiliteit maakt indien nodig een eenvoudige uitbreiding en integratie van componenten van derden mogelijk, waardoor flexibiliteit in het systeemontwerp wordt geboden en verbinding met oudere of gespecialiseerde apparatuur in de industriële omgeving mogelijk wordt gemaakt.

Betrouwbaarheid en duurzaamheidskenmerken

• Robuust componentontwerp:
  • Kwaliteit elektronische componenten: Het bord is gevuld met hoogwaardige condensatoren, transistor-transistorlogica (TTL)-apparaten en andere elektronische componenten. Deze componenten zijn geselecteerd vanwege hun betrouwbaarheid en hun vermogen om de zware omstandigheden te weerstaan ​​die vaak voorkomen in industriële omgevingen. De condensatoren zijn bijvoorbeeld ontworpen om stabiele elektrische eigenschappen te hebben over een breed temperatuurbereik en bedrijfsomstandigheden, waardoor consistente prestaties op het gebied van signaalfiltering en energieopslagfuncties worden gegarandeerd.
  • Milieutolerantie: De DS3800HSCD is ontworpen om te werken binnen een breed scala aan omgevingsomstandigheden. Het kan variaties in temperatuur, vochtigheid en elektromagnetische interferentie verdragen die typisch zijn voor industriële omgevingen. De vaste stangen op het board dragen bij aan de mechanische stabiliteit, waardoor het bestand is tegen trillingen en mechanische belasting zonder de elektrische verbindingen of prestaties te beïnvloeden. Deze duurzaamheid zorgt ervoor dat de plaat gedurende een langere periode betrouwbaar kan functioneren, waardoor de noodzaak voor frequente vervangingen wordt verminderd en de onderhoudskosten worden geminimaliseerd.

Onderhouds- en ondersteuningsfuncties

• Efficiënte reparatie en garantie:
  • Professionele reparatiediensten: Er zijn gespecialiseerde reparatiediensten beschikbaar voor de DS3800HSCD, geleverd door bedrijven als AX Control. Deze services bieden een standaard reparatiecyclus van 1 tot 2 weken, waarin de printplaat een uitgebreide inspectie ondergaat, onderdelen vervangt (indien nodig) en grondig wordt getest om ervoor te zorgen dat deze weer in de optimale staat wordt hersteld. In urgente situaties kan gebruik worden gemaakt van een versnelde reparatieservice met een doorlooptijd van 48 tot 72 uur, waardoor de functionaliteit van het besturingssysteem snel kan worden hersteld en de uitvaltijd voor industriële activiteiten wordt geminimaliseerd.
  • Uitgebreide garantie: Na reparatie wordt het bord doorgaans geleverd met 3 jaar garantie. Dit geeft gebruikers gemoedsrust, omdat ze weten dat ze beschermd zijn tegen mogelijke problemen die zich kunnen voordoen met het gerepareerde onderdeel. De garantie weerspiegelt de kwaliteit en betrouwbaarheid van het reparatieproces en geeft gebruikers het vertrouwen om op het bord te vertrouwen voor de voortzetting van de werking in hun industriële systemen.

Toepassingen:

• Thermische elektriciteitscentrales:
  • Ketelbewaking: In kolen- of gasgestookte thermische elektriciteitscentrales wordt de DS3800HSCD gebruikt om signalen te ontvangen van verschillende sensoren rond de ketel. Het kan analoge signalen verwerken van temperatuursensoren die de verbrandingstemperatuur bewaken, druksensoren die de stoomdruk in de ketel meten en debietmeters die het voedingswaterdebiet meten. Door deze ingangssignalen te verwerken, helpt het bij het handhaven van optimale verbrandingsomstandigheden, zorgt het voor een efficiënte warmteoverdracht en voorkomt het problemen zoals oververhitting of drukopbouw. Als de temperatuursensor bijvoorbeeld een plotselinge piek in de verbrandingszone aangeeft, kan het bord deze informatie naar het besturingssysteem sturen, dat vervolgens de brandstoftoevoer of luchtinlaat kan aanpassen om de situatie te corrigeren.
  • Turbinecontrole: Voor stoomturbines in elektriciteitscentrales neemt het bord signalen op die verband houden met stoomparameters zoals druk en temperatuur voordat het de turbine binnengaat, evenals trillingssensoren op de turbine zelf. Deze gegevens zijn cruciaal voor het monitoren van de gezondheid en prestaties van de turbine. Op basis van de verwerkte signalen kan het besturingssysteem beslissingen nemen over aanpassing van de turbinesnelheid, belastingbeheer en preventief onderhoud. Als er bijvoorbeeld abnormale trillingen worden gedetecteerd, kan de DS3800HSCD het onderhoudsteam waarschuwen en gedetailleerde informatie verstrekken over de specifieke sensormetingen, waardoor ze snel potentiële mechanische problemen kunnen diagnosticeren en aanpakken.
• Hernieuwbare energieopwekking:
  • Windturbineparken: In windparken kan de DS3800HSCD worden gebruikt om signalen te verzamelen van windsnelheidssensoren, bladhoeksensoren en generatortemperatuursensoren. Deze inputs zijn essentieel voor het optimaliseren van het vermogen van elke windturbine. Door bijvoorbeeld realtime gegevens over de windsnelheid te ontvangen, kan het besturingssysteem (met behulp van de verwerkte signalen van het bord) de bladhoek aanpassen om de maximale hoeveelheid windenergie op te vangen. Als de generatortemperatuur boven een veilige drempel begint te stijgen, kan de kaart bovendien een alarm activeren of koelmaatregelen nemen om de apparatuur te beschermen.
  • Zonne-energiecentrales: In fotovoltaïsche energiecentrales kan het bord signalen verwerken van temperatuursensoren op zonnepanelen, instralingssensoren die de zonlichtintensiteit meten, en statussensoren van de omvormer. Deze informatie wordt gebruikt om de prestaties van de zonnepanelen en omvormers te monitoren, waardoor een maximale efficiëntie van de energieopwekking wordt gegarandeerd. Als de temperatuur van de zonnepanelen bijvoorbeeld te veel stijgt, waardoor hun efficiëntie wordt beïnvloed, kan de DS3800HSCD dit doorgeven aan het besturingssysteem, dat vervolgens de koelmechanismen kan aanpassen of de instellingen voor stroomconversie in de omvormers kan wijzigen.

Industriële productie

• Chemische en petrochemische industrie:
  • Procesbeheersing: In chemische fabrieken wordt de DS3800HSCD gebruikt om signalen van een grote verscheidenheid aan sensoren te ontvangen. Het kan input verwerken van druksensoren in chemische reactoren, temperatuursensoren in destillatiekolommen en stroommeters voor het monitoren van de stroom van reactanten en producten. Op basis van deze signalen kan het besturingssysteem chemische reacties reguleren, zorgen voor een goede scheiding van verbindingen in destillatieprocessen en de juiste stroomsnelheden handhaven om de productie te optimaliseren. Als de druk in een reactor bijvoorbeeld een veilige limiet overschrijdt, kan het bestuur snel het controlesysteem waarschuwen, dat vervolgens passende maatregelen neemt, zoals het openen van ontlastkleppen of het aanpassen van de voedingssnelheden om een ​​mogelijke explosie te voorkomen.
  • Kwaliteitsborging: Bij de petrochemische productie kan het bord signalen ontvangen van sensoren die de eigenschappen van de eindproducten meten, zoals viscositeitssensoren, dichtheidssensoren en samenstellingsanalysatoren. Deze gegevens worden gebruikt om ervoor te zorgen dat de geproduceerde aardolieproducten aan de vereiste kwaliteitsnormen voldoen. Als de viscositeit van een smeeroliemonster buiten het gespecificeerde bereik valt, kan de DS3800HSCD de afdeling kwaliteitscontrole hiervan op de hoogte stellen, wat aanleiding geeft tot verder onderzoek of aanpassingen in het productieproces.
• Automobielproductie:
  • Bewaking van de lopende band: In autofabrieken kan de DS3800HSCD worden gebruikt om signalen van sensoren op de assemblagelijn te verzamelen. Het kan digitale signalen verwerken van eindschakelaars die de positie van onderdelen op de transportband aangeven, analoge signalen van koppelsensoren die worden gebruikt om bouten volgens de juiste specificatie aan te draaien, en nabijheidssensoren die de aanwezigheid van componenten op verschillende assemblagestations detecteren. Deze informatie helpt bij het garanderen van een soepel verloop van het assemblageproces, het identificeren van eventuele knelpunten of storingen en het handhaven van de productkwaliteit. Als een koppelsensor bijvoorbeeld aangeeft dat een bout niet goed is vastgedraaid, kan het bord een waarschuwing sturen naar de operator of het geautomatiseerde besturingssysteem, waardoor corrigerende maatregelen worden genomen.
  • Robotica en automatisering: In de automobielindustrie, waar robots veel worden gebruikt voor taken als lassen, schilderen en het hanteren van onderdelen, kan de DS3800HSCD signalen ontvangen van sensoren op de robots zelf, zoals gewrichtspositiesensoren, krachtsensoren en visiesensoren. Deze gegevens zijn cruciaal voor de nauwkeurige controle van robotbewegingen en ervoor te zorgen dat deze hun taken nauwkeurig uitvoeren. Als een vision-sensor bijvoorbeeld tijdens het assemblageproces een onjuiste plaatsing van onderdelen detecteert, kan het bord dit doorgeven aan het besturingssysteem van de robot, zodat deze aanpassingen kan maken of de bewerking kan stopzetten om defecten te voorkomen.

Transport en logistiek

• Spoorwegsystemen:
  • Treincontrole: In spoorwegsystemen kan de DS3800HSCD signalen ontvangen van baansensoren, waaronder assentellers die de passage van treinen monitoren, snelheidssensoren op de sporen en signaalapparatuur die de status van het spoorwegnet aangeeft (zoals signaallichten en spoorbezettingssensoren ). Deze informatie wordt verwerkt en naar het treinbesturingssysteem gestuurd om een ​​veilige en efficiënte treinoperatie te garanderen. Als een snelheidssensor bijvoorbeeld detecteert dat een trein de snelheidslimiet voor een bepaald gedeelte van het spoor overschrijdt, kan het bord een alarm activeren in de cabine van de trein en communiceren met het signaleringssysteem om passende maatregelen te nemen, zoals remmen of wisselen. de signaalaspecten om ongevallen te voorkomen.
  • Infrastructuurmonitoring: Het bord kan ook worden gebruikt om signalen te verzamelen van sensoren die de toestand van de spoorweginfrastructuur bewaken, zoals rekstrookjes van bruggen, spoortemperatuursensoren en tunnelventilatiesensoren. Deze gegevens worden gebruikt om de gezondheid van de infrastructuur te beoordelen en onderhoudsactiviteiten te plannen. Als een rekstrookje bijvoorbeeld overmatige spanning op een brugconstructie aangeeft, kan de DS3800HSCD de onderhoudsafdeling waarschuwen, zodat deze inspecties en reparaties kan uitvoeren voordat er een mogelijke storing optreedt.
• Luchthaven en luchtvaart:
  • Grondondersteuning voor vliegtuigen: Bij luchthavenactiviteiten kan de DS3800HSCD signalen verwerken van sensoren op grondondersteuningsapparatuur, zoals tanksystemen (die de brandstofstroom en -druk bewaken), bagageafhandelingssystemen (die de positie en beweging van bagage detecteren) en vliegtuigdockingsystemen (waarborgen voor een goede uitlijning en verbinding). Deze informatie helpt bij het garanderen van een soepele en veilige werking van gronddiensten. Als een brandstofsysteemsensor bijvoorbeeld een abnormale drukval tijdens het tanken detecteert, kan het bestuur het grondpersoneel waarschuwen om de operatie te stoppen en het probleem te onderzoeken.
  • Avionics-systemen (in sommige gevallen): In bepaalde luchtvaarttoepassingen kan de DS3800HSCD worden geïntegreerd in elektronische systemen om signalen te ontvangen van sensoren die verband houden met de prestaties van vliegtuigen, zoals motortemperatuursensoren, luchtsnelheidssensoren en hoogtesensoren. Hoewel speciale elektronische componenten doorgaans worden gebruikt voor kritieke vluchtfuncties, kan het bord een aanvullende rol spelen bij het verzamelen en voorbewerken van gegevens voor sommige niet-kritieke of back-upsystemen. Het kan bijvoorbeeld aanvullende gegevens leveren voor onderhouds- en diagnosedoeleinden tijdens grondoperaties of monitoring tijdens de vlucht.

Gebouwautomatisering en HVAC

• Commerciële gebouwen:
  • HVAC-systeemcontrole: In kantoorgebouwen, hotels en winkelcentra wordt de DS3800HSCD gebruikt om signalen te ontvangen van temperatuursensoren, vochtigheidssensoren en luchtkwaliteitsensoren door het hele gebouw. Deze gegevens worden door het gebouwautomatiseringssysteem verwerkt om de verwarmings-, ventilatie- en airconditioningsystemen (HVAC) te regelen. Als een temperatuursensor in een bepaalde zone bijvoorbeeld aangeeft dat de ruimte te warm is, kan het bord dit doorgeven aan het HVAC-regelsysteem, dat vervolgens de werking van de airconditioningunits zal aanpassen om de ruimte te koelen.
  • Energiebeheer: Het bord kan ook signalen verwerken van energieverbruiksmeters, aanwezigheidssensoren en verlichtingssensoren. Deze informatie wordt gebruikt om het energieverbruik in het gebouw te optimaliseren, zoals het uitschakelen van de verlichting in leegstaande ruimtes of het aanpassen van de HVAC-instellingen op basis van het aantal aanwezige mensen. Als een aanwezigheidssensor bijvoorbeeld detecteert dat een kamer leeg is, kan de DS3800HSCD de verlichtings- en HVAC-systemen waarschuwen om naar een energiebesparende modus te gaan.
• Industriële faciliteiten:
  • Procesverwarming en -koeling: In fabrieken, magazijnen en andere industriële faciliteiten kan de DS3800HSCD signalen ontvangen van sensoren die industriële verwarmings- en koelingsprocessen bewaken. Het kan input verwerken van temperatuursensoren op industriële ovens, koelunits en warmtewisselaars. Op basis van deze signalen kan het besturingssysteem de temperatuur van deze processen regelen om de productkwaliteit en de bescherming van apparatuur te garanderen. Als de temperatuur in een voedselverwerkingsoven bijvoorbeeld onder het vereiste niveau daalt, kan het bord het besturingssysteem waarschuwen, dat vervolgens de warmtebron aanpast om de juiste kooktemperatuur te behouden.

Maatwerk:

• Firmware-aanpassing:
  • Beheer algoritmeaanpassing: Afhankelijk van de unieke kenmerken van de applicatie en het specifieke industriële proces waarin deze is geïntegreerd, kan de firmware van de DS3800HSCD worden aangepast om gespecialiseerde besturingsalgoritmen te implementeren. In een windturbinetoepassing kunnen bijvoorbeeld aangepaste algoritmen worden ontwikkeld om de aanpassing van de bladhoek te optimaliseren op basis van complexe windpatronen en vereisten voor energieopwekking die specifiek zijn voor een bepaalde windparklocatie. De firmware kan rekening houden met factoren zoals veranderingen in de windrichting, turbulentie en de specifieke vermogenscurve van de turbine om in realtime preciezere en efficiëntere aanpassingen aan de bladhoek te maken.

• Foutdetectie en afhandeling op maat: De firmware kan worden geconfigureerd om specifieke fouten op maat te detecteren en erop te reageren. Verschillende applicaties kunnen verschillende foutmodi of componenten hebben die gevoeliger zijn voor problemen. In een zonne-energiecentrale, waar de prestaties van zonnepanelen kunnen worden beïnvloed door factoren zoals schaduw, stofophoping of temperatuurvariaties, kan de firmware worden geprogrammeerd om de signalen van instralingssensoren, temperatuursensoren en paneeluitgangssensoren nauwlettend te volgen. Als er een plotselinge daling van het uitgangsvermogen wordt gedetecteerd als gevolg van schaduw van nabijgelegen objecten, kan de firmware specifieke acties activeren, zoals het waarschuwen van het onderhoudsteam met gedetailleerde locatie-informatie en het voorstellen van mogelijke corrigerende maatregelen, zoals het snoeien van nabijgelegen vegetatie of het aanpassen van de paneeloriëntatie.

• Aanpassing van communicatieprotocollen: Om te integreren met bestaande industriële besturingssystemen die mogelijk verschillende communicatieprotocollen gebruiken, kan de firmware van de DS3800HSCD worden bijgewerkt om aanvullende of gespecialiseerde protocollen te ondersteunen. In een energiecentrale met oudere systemen die nog steeds oudere seriële communicatieprotocollen gebruiken voor sommige van de bewakings- en besturingsfuncties, kan de firmware worden aangepast om naadloze gegevensuitwisseling met die systemen mogelijk te maken.

• Gegevensverwerking en analyse-aanpassing: De firmware kan worden aangepast om specifieke gegevensverwerkings- en analysetaken uit te voeren die relevant zijn voor de toepassing. In een spoorwegsysteem kan de firmware de gegevens van assentellers en snelheidssensoren in de loop van de tijd analyseren om potentiële spoorslijtage of onderhoudsbehoeften te voorspellen. Het zou de gemiddelde snelheid kunnen berekenen van treinen die door specifieke secties rijden, abnormale versnellings- of vertragingspatronen kunnen detecteren en deze informatie kunnen gebruiken om spoorinspecties of onderhoudsactiviteiten proactiever te plannen.

Hardware-aanpassing

• Invoer/uitvoer (I/O) configuratieaanpassing:
  • Analoge ingangsaanpassing: Afhankelijk van de typen sensoren die in een bepaalde toepassing worden gebruikt, kunnen de analoge ingangskanalen van de DS3800HSCD worden aangepast. In een elektriciteitscentrale met gespecialiseerde hogetemperatuursensoren met een niet-standaard uitgangsspanningsbereik kunnen extra signaalconditioneringscircuits zoals op maat gemaakte weerstanden, versterkers of spanningsdelers aan het bord worden toegevoegd. Deze aanpassingen zorgen ervoor dat de unieke sensorsignalen goed door het bord worden opgevangen en verwerkt.

• Digitale invoer/uitvoeraanpassing: De digitale ingangs- en uitgangskanalen kunnen worden aangepast voor interface met specifieke digitale apparaten in het systeem. In een fabriek met een op maat gemaakt veiligheidssysteem dat gebruikmaakt van digitale sensoren met unieke spanningsniveaus of logische vereisten, kunnen extra niveauverschuivers of buffercircuits worden ingebouwd. Dit zorgt voor een goede communicatie tussen de DS3800HSCD en deze componenten.

• Aanpassing van de stroomingang: In industriële omgevingen met niet-standaard voedingsconfiguraties kan de voedingsingang van de DS3800HSCD worden aangepast. In een offshore olieplatform waar de stroomvoorziening onderhevig is aan aanzienlijke spanningsschommelingen en harmonische vervormingen als gevolg van de complexe elektrische infrastructuur, kunnen op maat gemaakte stroomconditioneringsmodules zoals DC-DC-converters of geavanceerde spanningsregelaars aan het bord worden toegevoegd. Deze zorgen ervoor dat het bord stabiele en geschikte stroom ontvangt, beschermt het tegen stroompieken en zorgt voor een betrouwbare werking.

• Add-On-modules en uitbreidingen:
  • Verbeterde bewakingsmodules: Om de diagnose- en monitoringmogelijkheden van de DS3800HSCD te verbeteren, kunnen extra sensormodules worden toegevoegd. In een windturbinetoepassing kunnen aanvullende sensoren worden geïntegreerd, zoals sensoren voor de speling van de bladpunten, die de afstand tussen de uiteinden van de turbinebladen en de behuizing meten. De gegevens van deze sensoren kunnen vervolgens door het bord worden verwerkt en gebruikt voor uitgebreidere conditiebewaking en vroegtijdige waarschuwing bij mogelijke blade-gerelateerde problemen.

• Communicatie-uitbreidingsmodules: Als het industriële systeem een ​​bestaande of gespecialiseerde communicatie-infrastructuur heeft waarmee de DS3800HSCD moet communiceren, kunnen aangepaste communicatie-uitbreidingsmodules worden toegevoegd. In een elektriciteitscentrale met een ouder SCADA-systeem (Supervisory Control and Data Acquisition) dat een eigen communicatieprotocol gebruikt voor een deel van de oudere apparatuur, kan een aangepaste module worden ontwikkeld om de DS3800HSCD in staat te stellen met die apparatuur te communiceren.

Maatwerk op basis van omgevingseisen

• Behuizing en bescherming op maat:
  • Aanpassing aan harde omgevingen: In industriële omgevingen die bijzonder zwaar zijn, zoals omgevingen met veel stof, vochtigheid, extreme temperaturen of blootstelling aan chemicaliën, kan de fysieke behuizing van de DS3800HSCD worden aangepast. In een energiecentrale in de woestijn waar stofstormen vaak voorkomen, kan de behuizing worden ontworpen met verbeterde stofdichte functies zoals luchtfilters en pakkingen om de interne componenten van het bord schoon te houden. Er kunnen speciale coatings worden aangebracht om de plaat te beschermen tegen de schurende effecten van stofdeeltjes.

• Aanpassing van thermisch beheer: Afhankelijk van de omgevingstemperatuuromstandigheden van de industriële omgeving kunnen op maat gemaakte oplossingen voor thermisch beheer worden geïntegreerd. In een faciliteit in een warm klimaat waar de besturingskaart gedurende langere perioden aan hoge temperaturen kan worden blootgesteld, kunnen extra koellichamen, koelventilatoren of zelfs vloeistofkoelsystemen (indien van toepassing) in de behuizing worden geïntegreerd om het apparaat binnen zijn behuizing te houden. optimaal bedrijfstemperatuurbereik.

Maatwerk voor specifieke industriële normen en voorschriften

• Nalevingsaanpassing:
  • Vereisten voor kerncentrales: In kerncentrales, die extreem strenge veiligheids- en regelgevingsnormen hanteren, kan de DS3800HSCD worden aangepast om aan deze specifieke eisen te voldoen. Hierbij kan het gaan om het gebruik van materialen en componenten die door straling gehard zijn, het ondergaan van gespecialiseerde test- en certificeringsprocessen om de betrouwbaarheid onder nucleaire omstandigheden te garanderen, en het implementeren van redundante of fail-safe functies om te voldoen aan de hoge veiligheidseisen van de industrie.

• Lucht- en ruimtevaartnormen: In lucht- en ruimtevaarttoepassingen zijn er specifieke voorschriften met betrekking tot trillingstolerantie, elektromagnetische compatibiliteit (EMC) en betrouwbaarheid vanwege de kritische aard van vliegtuigoperaties. De DS3800HSCD kan worden aangepast om aan deze vereisten te voldoen. Het zou bijvoorbeeld moeten worden aangepast om verbeterde trillingsisolatiefuncties en betere bescherming tegen elektromagnetische interferentie te hebben om een ​​betrouwbare werking tijdens de vlucht te garanderen.

Ondersteuning en diensten:

Ons producttechnische ondersteuningsteam is toegewijd aan het bieden van snelle en effectieve hulp aan onze klanten. Ons team staat klaar om al uw vragen over het product te beantwoorden en om eventuele problemen op te lossen. We bieden ook een reeks services om u te helpen het maximale uit uw product te halen, waaronder installatie-, configuratie- en aanpassingsservices. Ons doel is om ervoor te zorgen dat u een naadloze ervaring heeft met ons product en dat u tevreden bent met uw aankoop. Aarzel niet om contact met ons op te nemen als u hulp nodig heeft.
