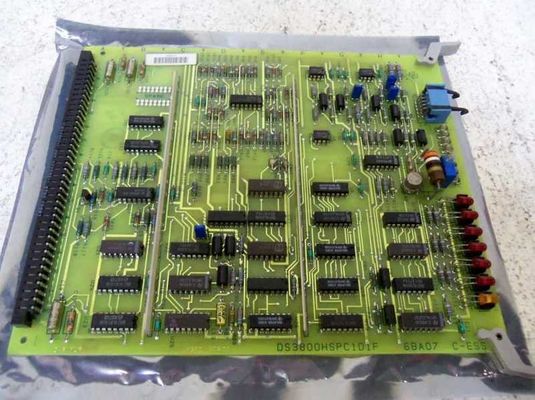

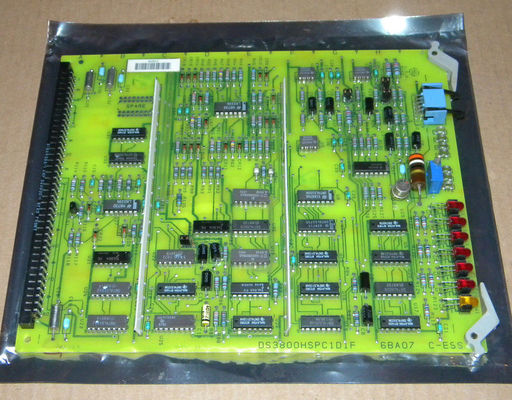

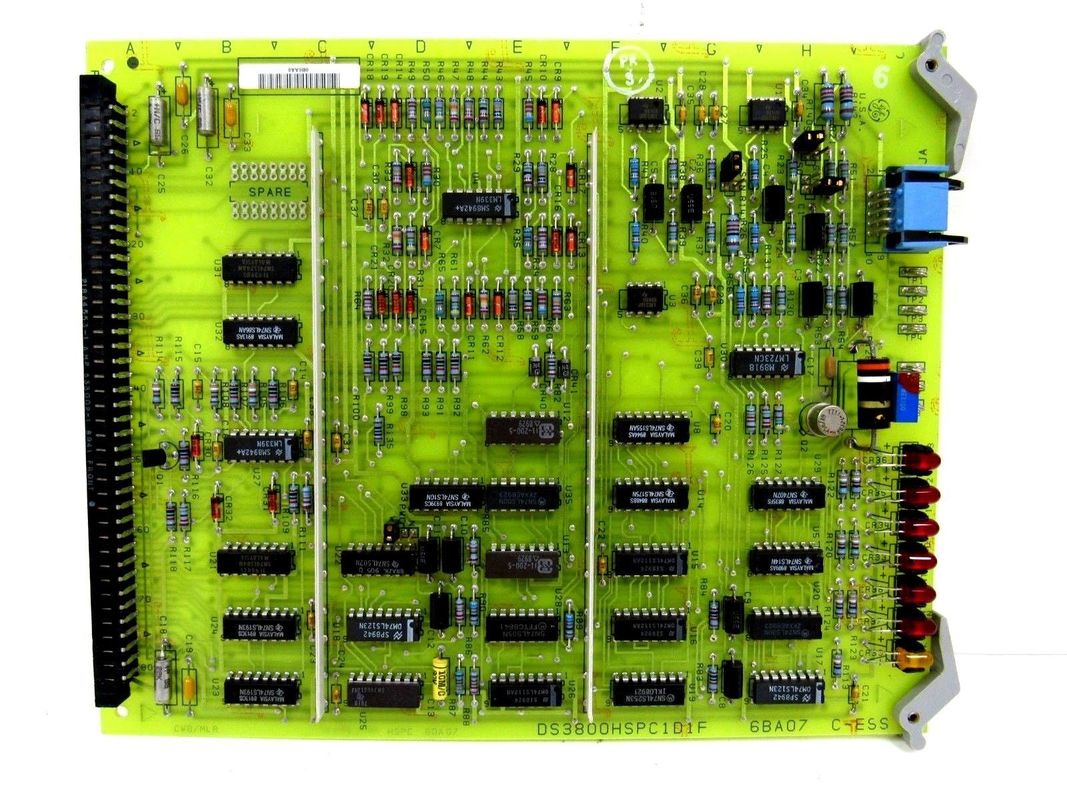

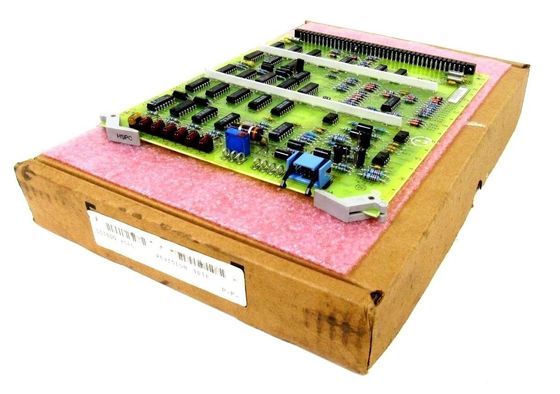

General Electric DS3800HSPC Hulpinterfacepaneel voor industriële toepassingen

Productbeschrijving: DS3800HSPC

• Grootte en afmetingen: De DS3800HSPC heeft een relatief compact fysiek ontwerp. Het meet ongeveer 8,25 cm hoog en 4,25 cm breed. Met deze afmetingen is hij zo ontworpen dat hij netjes in de schakelkast of behuizing van het gasturbinebesturingssysteem past, een redelijke hoeveelheid ruimte in beslag neemt en tegelijkertijd een efficiënte installatie en integratie met andere componenten mogelijk maakt. Door zijn formaat is hij ook handig voor onderhouds- en vervangingsprocedures wanneer dat nodig is.
• Gewicht: Met een gewicht van ongeveer 2 lbs (ongeveer 0,9 kilogram) is hij licht genoeg om gemakkelijk te kunnen worden gehanteerd tijdens installatie, verwijdering of andere noodzakelijke handelingen binnen de industriële omgeving. Het relatief lage gewicht heeft ook gevolgen voor de algehele structurele integriteit van het apparatuurrek of de kast waarop deze is gemonteerd, waardoor de mechanische spanning op de montagestructuur wordt verminderd.

Functioneel overzicht

• Kernfunctie: De primaire functie van de DS3800HSPC is het verzamelen van nauwkeurige snelheids- en positie-informatie met betrekking tot de gasturbine-as en het doorgeven van deze gegevens aan het algehele besturingssysteem. Deze informatie is essentieel voor het reguleren van de werking van de gasturbine, omdat het het besturingssysteem hierdoor in staat stelt weloverwogen beslissingen te nemen met betrekking tot brandstofinjectie, luchtinlaat en andere belangrijke parameters om optimale prestaties, stabiliteit en veiligheid te garanderen.
• Sensorintegratie: Het bord is uitgerust met sensoren die speciaal zijn ontworpen om het toerental en de positie van de turbine-as te meten. Deze sensoren zijn gebaseerd op geavanceerde technologieën zoals magnetische encoders of optische encoders. Magnetische encoders werken door veranderingen in magnetische velden te detecteren terwijl de as draait, terwijl optische encoders licht gebruiken om de hoekverplaatsing en rotatiesnelheid te meten. De keuze van het encodertype hangt af van verschillende factoren, zoals de vereiste nauwkeurigheid, omgevingsomstandigheden en de specifieke ontwerpvereisten van het gasturbinesysteem.

Signaalverwerking en conditionering

• Signaalversterking: De signalen die worden verkregen van de sensoren op de DS3800HSPC zijn doorgaans vrij zwak en vereisen versterking om geschikt te zijn voor verwerking door het besturingssysteem. Het bord bevat speciale signaalversterkingscircuits die de amplitude van deze signalen versterken tot een niveau dat nauwkeurig kan worden gedetecteerd en gebruikt door de volgende fasen van het besturingssysteem. Dit versterkingsproces is zorgvuldig gekalibreerd om ervoor te zorgen dat de signaalsterkte binnen het juiste bereik ligt, zonder enige vervorming of ruis te introduceren.
• Signaalconditionering: Naast versterking voert het bord ook signaalconditionering uit. Het gaat daarbij om taken als het wegfilteren van elektrische ruis en interferentie die aanwezig kunnen zijn in de industriële omgeving waar de gasturbine draait. Door componenten zoals condensatoren, inductoren en filters te gebruiken, kan het bord ongewenste frequenties verwijderen en de kwaliteit van de signalen verbeteren. Bovendien kan het de signaalniveaus, offset en andere kenmerken aanpassen aan de invoervereisten van de verwerkingseenheden van het besturingssysteem.

Redundantie- en fouttolerantiefuncties

• Redundante sensoren: Om de betrouwbaarheid te vergroten en een continue en nauwkeurige meting van de snelheid en positie van de turbine te garanderen, is de DS3800HSPC vaak uitgerust met redundante sensoren. Er worden meerdere sensoren gebruikt om dezelfde parameters te meten, en hun signalen worden continu vergeleken. In het geval dat één sensor uitvalt of inconsistente gegevens levert, kan het besturingssysteem vertrouwen op de overige sensoren om een ​​nauwkeurige werking te behouden. Deze redundantie helpt bij het minimaliseren van het risico dat onjuiste snelheids- of positie-informatie naar het besturingssysteem wordt gevoerd, wat zou kunnen leiden tot suboptimale turbineprestaties of zelfs veiligheidsrisico's.
• Fouttolerantiecircuits: De kaart bevat geavanceerde fouttolerantiecircuits die zijn ontworpen om verschillende soorten fouten of fouten te detecteren en af ​​te handelen. Als een sensor bijvoorbeeld niet goed functioneert, kunnen deze circuits het probleem snel identificeren en automatisch overschakelen naar een alternatieve sensor of een back-upmeetstrategie implementeren. Ze kunnen ook problemen zoals elektrische kortsluitingen, open circuits of abnormale signaalpatronen detecteren en passende corrigerende maatregelen nemen. Dit kan inhouden dat er een foutmelding naar het besturingssysteem wordt gestuurd, dat er een alarm voor de operators wordt geactiveerd of, indien mogelijk, een zelfherstelproces wordt gestart.

Diagnostische mogelijkheden

• Zelfcontrole: De DS3800HSPC heeft ingebouwde diagnostische functies waarmee hij voortdurend zijn eigen gezondheid en prestaties kan monitoren. Het kan interne zelfcontroles uitvoeren op verschillende componenten, waaronder de sensoren, signaalverwerkingscircuits en eventuele bijbehorende microprocessors of logische eenheden. Door de eigen status regelmatig te beoordelen, kan het systeem vroegtijdige tekenen van degradatie van componenten, elektrische problemen of andere problemen detecteren die mogelijk de nauwkeurigheid van de snelheids- en positiemetingen kunnen beïnvloeden.
• Foutrapportage: Wanneer er een probleem wordt gedetecteerd, kan het bord gedetailleerde foutrapporten genereren. Deze rapporten kunnen worden doorgegeven aan het hoofdbesturingssysteem, waar ze worden gepresenteerd aan de operators of het onderhoudspersoneel. De foutrapporten bevatten doorgaans informatie over de aard van het probleem, het specifieke onderdeel of de betrokken sensor en alle relevante gegevens die kunnen helpen bij het snel diagnosticeren en oplossen van het probleem. Het kan bijvoorbeeld aangeven welke sensor een abnormale signaalwaarde heeft of dat er een probleem is met een bepaald signaalverwerkingscircuit.

Bedrijfsomgeving en compatibiliteit

• Temperatuurbereik: De DS3800HSPC is ontworpen om te werken binnen een specifiek temperatuurbereik van -33°C tot 56°C. Dit bereik maakt het mogelijk om betrouwbaar te functioneren in verschillende industriële omgevingen waar gasturbines zijn geïnstalleerd, inclusief zowel binnen- als buitenomgevingen die aanzienlijke temperatuurschommelingen kunnen ervaren als gevolg van factoren zoals weersomstandigheden, warmte die door de turbine zelf wordt gegenereerd of de omringende industriële processen.
• Compatibiliteit met besturingssysteem: Het is een integraal onderdeel van de GE Speedtronic gasturbinebesturingssystemen, met name binnen de Mark IV-serie. Als zodanig is het ontworpen om naadloos te communiceren met andere componenten van het besturingssysteem, zoals de hoofdbesturingskaarten, invoer-/uitvoermodules en andere gerelateerde subsystemen. Deze compatibiliteit zorgt ervoor dat de snelheids- en positie-informatie die deze biedt effectief kan worden gebruikt door de algehele besturingslogica om de werking van de gasturbine te optimaliseren.

Kenmerken:DS3800HSPC

• Zeer nauwkeurige sensoren:
  • Meerdere detectietechnologieën: Het bord is uitgerust met sensoren op basis van geavanceerde technieken zoals magnetische encoders of optische encoders om de snelheid en positie van de gasturbine-as te meten. Deze op encoders gebaseerde sensoren bieden een hoge nauwkeurigheid en resolutie, waardoor zelfs kleine veranderingen in de rotatiesnelheid en hoekpositie van de as kunnen worden gedetecteerd. Optische encoders kunnen bijvoorbeeld uiterst nauwkeurige positiemetingen uitvoeren door lichtpatronen en fotodetectoren te gebruiken om de rotatiestappen te tellen, wat cruciaal is voor het nauwkeurig regelen van de werking van de turbine.
  • Nauwkeurige snelheids- en positiedetectie: De sensoren op de DS3800HSPC zijn ontworpen om de assnelheid van de turbine nauwkeurig te meten over een breed scala aan bedrijfsomstandigheden. Of de turbine nu aan het opstarten is, in een stabiele toestand draait of belastingveranderingen ondergaat, de sensoren kunnen realtime en betrouwbare snelheidsgegevens leveren. Op dezelfde manier kunnen ze voor positiemetingen nauwkeurig de hoekpositie van de as bepalen, wat essentieel is voor taken zoals het synchroniseren van de turbine met het elektriciteitsnet of het controleren van de beweging van gerelateerde mechanische componenten.

• Signaalverwerking en conditioneringsfuncties

• Signaalversterking en verbetering:
  • Zwakke signaalversterking: De signalen die van de sensoren worden ontvangen, zijn vaak zwak vanwege de aard van de detectiemechanismen en de werkomgeving. De DS3800HSPC bevat speciale signaalversterkingscircuits die deze zwakke signalen effectief versterken tot een niveau dat geschikt is voor verdere verwerking door het besturingssysteem. Dit versterkingsproces is zorgvuldig gekalibreerd om de signaalintegriteit te behouden en vervorming te voorkomen, zodat de versterkte signalen nauwkeurig de werkelijke snelheid en positie van de turbine-as weergeven.
  • Ruisfiltering en kwaliteitsverbetering: Naast versterking voert het bord uitgebreide signaalconditionering uit. Het maakt gebruik van verschillende filtertechnieken en componenten zoals condensatoren, inductoren en gespecialiseerde filters om elektrische ruis en interferentie te verwijderen die veel voorkomen in industriële omgevingen. Door ongewenste frequenties en artefacten te elimineren, verbetert het bord de signaalkwaliteit, waardoor de verwerkte signalen betrouwbaarder worden voor het besturingssysteem om zijn beslissingen op te baseren. Dit helpt bij het verminderen van fouten in de turbinebesturing en het verbeteren van de algehele systeemstabiliteit.

• Redundantie- en fouttolerantiefuncties

• Redundante sensorconfiguratie:
  • Meerdere sensoren voor belangrijke metingen: Om een ​​continue en nauwkeurige monitoring van de snelheid en positie van de turbine te garanderen, maakt de DS3800HSPC gebruik van redundante sensoren. Meerdere sensoren zijn strategisch geplaatst om tegelijkertijd dezelfde parameters te meten. Er kunnen bijvoorbeeld twee of meer magnetische of optische encoders zijn die de assnelheid en -positie bewaken. Deze redundantie biedt een back-up voor het geval een sensor defect raakt of onjuiste metingen levert vanwege factoren zoals mechanische slijtage, elektrische problemen of omgevingsinterferentie.
  • Vergelijking van sensorsignalen en stemmen: De interne circuits van de kaart vergelijken voortdurend de signalen van de redundante sensoren. In het geval van discrepanties tussen de sensormetingen, gebruikt het een stemalgoritme of een soortgelijk mechanisme om de meest nauwkeurige waarde te bepalen. Op deze manier kan het besturingssysteem, zelfs als een sensor niet goed functioneert of abnormale gegevens levert, nog steeds betrouwbare snelheids- en positie-informatie ontvangen, waardoor de impact op de werking van de turbine wordt geminimaliseerd en de veiligheid en prestaties behouden blijven.
• Fouttolerantiecircuits:
  • Foutdetectie en automatisch schakelen: De DS3800HSPC is uitgerust met geavanceerde fouttolerantiecircuits die een breed scala aan fouten en storingen kunnen detecteren. Deze circuits zijn ontworpen om problemen zoals sensorstoringen, elektrische kortsluitingen, open circuits of abnormale signaalpatronen te identificeren. Wanneer er een fout wordt gedetecteerd, kunnen de circuits automatisch overschakelen naar een alternatieve sensor of een back-upmeetstrategie implementeren zonder handmatige tussenkomst. Als het uitgangssignaal van een sensor bijvoorbeeld buiten bereik komt of instabiel wordt, zullen de fouttolerantiecircuits snel de back-upsensor activeren en het besturingssysteem op de hoogte stellen van de wijziging.
  • Systeembescherming en continuïteit: De fouttolerantiefuncties beschermen niet alleen tegen individuele sensorstoringen, maar dragen ook bij aan de algehele bescherming en continuïteit van het gasturbinebesturingssysteem. Door ervoor te zorgen dat nauwkeurige snelheids- en positie-informatie altijd beschikbaar is, helpen ze potentiële problemen zoals een te hoog toerental van de turbine, onjuiste brandstofinjectie of onjuiste synchronisatie met het elektriciteitsnet te voorkomen, wat tot ernstige gevolgen kan leiden, zoals schade aan apparatuur of stroomonderbrekingen.

• Diagnostische en monitoringfuncties

• Zelfcontrolemogelijkheden:
  • Controles van interne componenten: Het bord heeft ingebouwde zelfcontrolefuncties waarmee het continu de gezondheid van zijn interne componenten kan beoordelen. Het kan controles uitvoeren op de sensoren, signaalverwerkingscircuits, microprocessors (indien van toepassing) en andere bijbehorende elementen. Deze proactieve monitoring maakt de vroegtijdige detectie van potentiële problemen mogelijk, zoals degradatie van componenten, abnormale elektrische parameters of tekenen van dreigende storingen. Het kan bijvoorbeeld de temperatuur van kritische componenten bewaken of de spanningsniveaus over belangrijke circuits controleren om eventuele afwijkingen van de normale bedrijfsomstandigheden te identificeren.
  • Prestatiemonitoring: Naast componentcontroles bewaakt de DS3800HSPC zijn eigen prestaties op het gebied van signaalverwerkingsnauwkeurigheid en de consistentie van de snelheids- en positiemetingen die hij levert. Door trends in de gemeten gegevens te analyseren en deze te vergelijken met de verwachte waarden, kan het elke geleidelijke verslechtering van de prestaties of plotselinge afwijkingen detecteren die kunnen wijzen op een probleem met het bord of de verbinding ervan met de turbine.
• Foutrapportage en communicatie:
  • Gedetailleerde foutmeldingen: Wanneer het bord een fout of een abnormale toestand detecteert, genereert het gedetailleerde foutrapporten. Deze rapporten bevatten specifieke informatie over de aard van het probleem, inclusief welk onderdeel of welke sensor is getroffen, het type fout (zoals een signaal buiten bereik, een communicatiefout of een hardwarestoring) en alle relevante gegevens die kunnen helpen bij het diagnosticeren en oplossen van het probleem. Als het signaal van een sensor bijvoorbeeld consequent onder de verwachte drempel ligt, geeft het foutrapport de sensor-ID, de gemeten signaalwaarde en het verwachte bereik aan.
  • Communicatie met besturingssysteem: De foutrapporten worden doorgegeven aan het hoofdbesturingssysteem van de gasturbine, zodat operators en onderhoudspersoneel onmiddellijk op de hoogte kunnen worden gesteld van eventuele problemen. Hierdoor kunnen ze de juiste actie ondernemen, zoals het plannen van onderhoud, het vervangen van defecte componenten of het aanpassen van regelparameters om de impact van het probleem op de werking van de turbine te beperken. De communicatie-interface zorgt voor een naadloze integratie met het diagnose- en monitoringframework van het algemene besturingssysteem.

• Kenmerken van aanpassingsvermogen aan het milieu

• Groot temperatuurbereik:
  • Betrouwbare werking bij extreme temperaturen: De DS3800HSPC is ontworpen om te werken binnen een temperatuurbereik van -33°C tot 56°C. Dankzij deze brede temperatuurtolerantie kan hij effectief functioneren in verschillende industriële omgevingen, van koude buitenlocaties waar gasturbines in koudere klimaten worden geïnstalleerd tot warme en vochtige gebieden waar de warmte die door de turbine en de omliggende industriële processen wordt gegenereerd de omgevingstemperatuur kan verhogen. Of het nu in een elektriciteitscentrale in een ijskoude regio is of in een faciliteit in een tropisch klimaat, het bord kan zijn prestaties behouden en nauwkeurige snelheids- en positie-informatie leveren.
  • Temperatuurcompensatie (indien van toepassing): Sommige interne componenten kunnen temperatuurcompensatiemechanismen bevatten om rekening te houden met de effecten van temperatuurvariaties op de sensornauwkeurigheid en signaalverwerking. Dit helpt ervoor te zorgen dat de metingen consistent en betrouwbaar blijven over het gehele bedrijfstemperatuurbereik, waardoor de impact van temperatuurveranderingen op de algehele prestaties van het bord wordt geminimaliseerd.
• Robuustheid in industriële omgevingen:
  • Weerstand tegen trillingen en schokken: Gasturbines zijn tijdens bedrijf onderhevig aan aanzienlijke mechanische trillingen en incidentele schokken. De DS3800HSPC is gebouwd om deze mechanische krachten te weerstaan ​​zonder de functionaliteit in gevaar te brengen. De fysieke constructie en montage van de componenten zijn ontworpen om trillingen te absorberen en te tolereren, zodat de sensoren en interne circuits goed uitgelijnd en operationeel blijven. Deze robuustheid is essentieel voor het handhaven van nauwkeurige en continue metingen in de zware mechanische omgeving van een gasturbine-installatie.
  • Bescherming tegen stof en verontreinigingen: In industriële omgevingen waar gasturbines staan, is vaak stof, vuil en andere verontreinigende stoffen in de lucht aanwezig. De behuizing en het componentontwerp van het bord bevatten functies die bescherming bieden tegen het binnendringen van deze deeltjes. Afgedichte connectoren, beschermende coatings op componenten en goede ventilatie (indien van toepassing) helpen voorkomen dat stof zich op gevoelige componenten nestelt en elektrische kortsluiting veroorzaakt of de werking van de sensoren en circuits verstoort.

• Compatibiliteit en integratiefuncties

• Naadloze integratie met het Mark IV-systeem:
  • Protocolcompatibiliteit: De DS3800HSPC is ontworpen om naadloos samen te werken met andere componenten van het GE Speedtronic Mark IV gasturbinebesturingssysteem. Het maakt gebruik van specifieke communicatieprotocollen en interfaces die compatibel zijn met de rest van het systeem, waardoor efficiënte gegevensuitwisseling mogelijk is tussen het bord en andere besturingskaarten, invoer-/uitvoermodules en de centrale besturingseenheid. Dit zorgt ervoor dat de snelheids- en positie-informatie die het levert gemakkelijk kan worden opgenomen in de algehele besturingslogica en kan worden gebruikt voor het optimaliseren van de werking van de turbine.
  • Mechanische en elektrische compatibiliteit: Naast de communicatiecompatibiliteit zijn het fysieke ontwerp en de elektrische kenmerken van het bord afgestemd op die van de andere componenten in het Mark IV-systeem. Het beschikt over de juiste montagemogelijkheden om veilig in de schakelkast of behuizing te passen, en de elektrische aansluitingen zijn ontworpen om soepel te integreren met de voeding en signaalbussen van het systeem. Deze mechanische en elektrische compatibiliteit vereenvoudigt installatie- en onderhoudsprocessen en bevordert de algehele betrouwbaarheid en prestaties van het gasturbinebesturingssysteem.

Technische parameters: DS3800HSPC

• Ingangssignalen:
  • Sensoringangen: Het bord is ontworpen om te communiceren met specifieke soorten sensoren voor het meten van de snelheid en positie van de gasturbine-as. Deze sensoren omvatten doorgaans magnetische encoders of optische encoders. De ingangssignalen van deze sensoren hebben meestal de vorm van elektrische pulsen of analoge golfvormen die variëren op basis van de rotatiesnelheid en de hoekpositie van de as. Een optische encoder kan bijvoorbeeld kwadratuursignalen genereren (twee vierkante golven met een faseverschuiving van 90 graden) die zowel snelheids- als richtingsinformatie verschaffen.
  • Ingangssignaalbereik: Het acceptabele bereik van het ingangssignaal hangt af van het type sensoren dat wordt gebruikt, maar is gekalibreerd om de typische uitgangsniveaus van deze encoders te verwerken. De spanningsniveaus van de encodersignalen kunnen bijvoorbeeld binnen een specifiek bereik vallen, zoals 0 tot 5 volt of 0 tot 10 volt voor sommige analoge encoderuitgangen, terwijl de frequentie van de pulssignalen kan variëren afhankelijk van de snelheid van de turbine. en de resolutie van de encoder.
• Uitgangssignalen:
  • Snelheids- en positiegegevens: De DS3800HSPC verwerkt de ingangssignalen van de sensor en voert digitale gegevens uit die de gemeten snelheid en positie van de turbine-as vertegenwoordigen. De snelheidsgegevens worden doorgaans geleverd in eenheden zoals omwentelingen per minuut (RPM) of als een digitale waarde die evenredig is aan de rotatiesnelheid en die verder kan worden omgezet door het besturingssysteem. De positiegegevens worden doorgaans weergegeven in hoekeenheden, zoals graden of radialen, die de precieze hoekpositie van de as ten opzichte van een referentiepunt aangeven.
  • Uitgangssignaalformaat: De uitgangssignalen zijn geformatteerd op een manier die compatibel is met de ingangsvereisten van het gasturbinebesturingssysteem. Dit kan het gebruik van standaard digitale communicatieprotocollen of specifieke gegevensformaten omvatten die zijn gedefinieerd door het GE Speedtronic Mark IV-systeem. De gegevens kunnen bijvoorbeeld worden verzonden via een seriële communicatie-interface met een specifieke baudsnelheid en dataframestructuur.

Elektrische kenmerken

• Voeding:
  • Spanning: De kaart werkt op een specifieke gelijkstroomvoeding. Gewoonlijk kan hiervoor een nominale spanning in het bereik van 24 volt DC nodig zijn, met een toegestane tolerantie om variaties in de stroombron op te vangen. Het aanvaardbare spanningsbereik zou bijvoorbeeld kunnen liggen tussen 21,6 volt en 26,4 volt (±10% tolerantie) om een ​​stabiele werking onder normale industriële stroomvoorzieningsomstandigheden te garanderen.
  • Stroomverbruik: Het stroomverbruik van de DS3800HSPC is geoptimaliseerd om de functionaliteit in evenwicht te brengen met energie-efficiëntie. Het heeft doorgaans een relatief laag stroomverbruik, dat kan variëren van enkele watt tot tientallen watt, afhankelijk van de bedrijfsmodus en de belasting van de interne circuits. Dit lage stroomverbruik helpt bij het minimaliseren van de warmteontwikkeling binnen de kaart, wat gunstig is voor het behouden van de betrouwbaarheid en het functioneren binnen de gespecificeerde temperatuurgrenzen.

Signaalverwerkingsparameters

• Resolutie en nauwkeurigheid:
  • Snelheidsresolutie: Het bord biedt een specifieke resolutie voor snelheidsmeting. Dit wordt bepaald door de kenmerken van de sensoren en de signaalverwerkingsmogelijkheden van het bord. Het kan bijvoorbeeld snelheidsveranderingen tot een fractie van een RPM, zoals 0,1 RPM of beter, oplossen, afhankelijk van de precisie van de encoder en de interne verwerkingsalgoritmen. Deze hoge resolutie maakt nauwkeurige controle van de gasturbine mogelijk, vooral tijdens kritieke handelingen zoals het opstarten en synchronisatie met het elektriciteitsnet.
  • Positieresolutie: Qua positiemeting kan de DS3800HSPC een bepaalde hoekresolutie bereiken. Dit kan in de orde van fracties van een graad zijn, zoals 0,1 graden of minder, waardoor een nauwkeurige positionering van de turbine-as voor verschillende besturingsfuncties mogelijk is. De nauwkeurigheid van zowel snelheids- als positiemetingen wordt ook gespecificeerd, doorgaans binnen een bepaald percentage van de volledige schaalwaarde of met een absoluut foutbereik. De positienauwkeurigheid kan bijvoorbeeld worden aangegeven als ±0,2 graden over het gehele bereik van hoekposities.
• Bemonsteringssnelheid: Het bord heeft een gedefinieerde bemonsteringsfrequentie voor het verwerven en verwerken van de sensoringangssignalen. Dit bepaalt hoe vaak de snelheids- en positiegegevens worden vastgelegd en bijgewerkt. Een hogere bemonsteringssnelheid maakt een meer gedetailleerde monitoring mogelijk van snelle veranderingen in de werking van de turbine, zoals tijdens snelle versnellingen of vertragingen. De bemonsteringssnelheid zou kunnen liggen in het bereik van enkele honderden monsters per seconde tot duizenden monsters per seconde, afhankelijk van de specifieke vereisten van het gasturbinebesturingssysteem.

Omgevingsspecificaties

• Bedrijfstemperatuur: De DS3800HSPC is ontworpen om te werken binnen een temperatuurbereik van -33°C tot 56°C. Dankzij dit brede temperatuurbereik kan hij betrouwbaar functioneren in verschillende industriële omgevingen waar gasturbines zijn geïnstalleerd, van koude buitenlocaties in koudere klimaten tot warme en vochtige gebieden rond industriële faciliteiten. De componenten en het ontwerp van het bord zijn ontworpen om hun prestatiekenmerken over dit temperatuurbereik te behouden, waarbij rekening wordt gehouden met factoren als thermische uitzetting, componentdrift en signaalstabiliteit.
• Relatieve vochtigheid: Het kan relatieve vochtigheidsniveaus in het bereik van 5% tot 95% verdragen (niet-condenserend). Deze vochtigheidstolerantie zorgt ervoor dat normale vochtniveaus in de lucht geen elektrische kortsluiting, corrosie van componenten of andere problemen veroorzaken die de prestaties of betrouwbaarheid van het bord kunnen beïnvloeden. In industriële omgevingen waar stoom aanwezig is of waar er aanzienlijke variaties in de vochtigheid zijn als gevolg van omgevingsfactoren of industriële processen, is de DS3800HSPC ontworpen om binnen deze vochtigheidsgrenzen goed te blijven functioneren.
• Trillings- en schoktolerantie: De plaat is gebouwd om de mechanische trillingen en schokken te weerstaan ​​die typisch zijn voor gasturbine-installaties. Het heeft specifieke trillingstolerantiespecificaties gedefinieerd in termen van versnellingsamplitudes en frequentiebereiken. Het zou bijvoorbeeld in staat kunnen zijn trillingen te tolereren met versnellingsniveaus tot enkele g's (waarbij g de versnelling als gevolg van de zwaartekracht is) over een frequentiebereik dat de normale bedrijfsfrequenties van de gasturbine en de bijbehorende apparatuur omvat. Deze robuustheid zorgt ervoor dat de sensoren en interne circuits intact en functioneel blijven, zelfs onder de zware mechanische omstandigheden van een draaiende gasturbine.

Fysieke afmetingen en montage

• Afmetingen: De fysieke afmetingen van de DS3800HSPC zijn ontworpen om te passen binnen de standaardbehuizingen en montagevoorzieningen van het GE Speedtronic Mark IV gasturbinebesturingssysteem. Het heeft doorgaans afmetingen zoals een hoogte van 8,25 cm, een breedte van 4,25 cm en een dikte die geschikt is voor installatie in de schakelkast. Deze compacte afmetingen maken een efficiënt gebruik van de ruimte binnen het besturingssysteem mogelijk en zorgen tegelijkertijd voor gemakkelijke toegang voor onderhouds- en vervangingsdoeleinden.
• Montage: Het is uitgerust met montagevoorzieningen, zoals gaten of sleuven, waardoor het veilig kan worden bevestigd aan de montagerails of het chassis in de schakelkast. Het montageontwerp zorgt ervoor dat de plaat stevig op zijn plaats blijft tijdens de werking van de gasturbine, zelfs wanneer deze wordt blootgesteld aan trillingen en mechanische krachten. Deze stabiele montage is essentieel voor het behouden van goede elektrische verbindingen en het voorkomen van verstoringen van de functionaliteit als gevolg van beweging of losraken.

Communicatie- en interfaceparameters

• Interne communicatie: De kaart communiceert met andere componenten binnen het GE Speedtronic Mark IV-systeem met behulp van specifieke interne communicatieprotocollen. Deze protocollen zijn ontworpen voor efficiënte gegevensuitwisseling tussen verschillende kaarten, modules en subsystemen binnen het besturingssysteem. De communicatie kan plaatsvinden via speciale bussen of interfaces met specifieke gegevensoverdrachtsnelheden en berichtformaten om een ​​naadloze integratie en gecoördineerde werking van het gasturbinebesturingssysteem te garanderen.
• Externe communicatie: Voor interactie met externe systemen of voor diagnostische doeleinden ondersteunt de DS3800HSPC mogelijk externe communicatie-interfaces. Hierbij kan gedacht worden aan seriële communicatiepoorten zoals RS-232 of RS-485, die aansluiting op externe bewakingsapparatuur, diagnosetools of integratie met fabrieksbrede automatiseringssystemen mogelijk maken. De communicatiesnelheid en parameters voor deze externe interfaces zijn geconfigureerd om te voldoen aan de vereisten van de externe systemen en kunnen variëren afhankelijk van de toepassing.

Toepassingen: DS3800HSPC

• Gecombineerde cyclus-energiecentrales:
  • Werking van gasturbines: In energiecentrales met gecombineerde cyclus, die gasturbines met stoomturbines integreren om een ​​hogere algehele efficiëntie te bereiken, speelt de DS3800HSPC een cruciale rol in de werking van de gasturbinecomponent. Het levert voortdurend nauwkeurige snelheids- en positie-informatie van de gasturbine-as aan het besturingssysteem. Deze gegevens zijn essentieel voor het nauwkeurig reguleren van de brandstofinjectie, de luchtinlaat en de verbrandingsprocessen. Tijdens het opstarten vertrouwt het besturingssysteem bijvoorbeeld op de snelheidsinformatie van de DS3800HSPC om de gasturbine soepel en veilig op te voeren tot de juiste rotatiesnelheid. Tijdens normaal bedrijf gebruikt het de positiegegevens om de positie van kleppen en andere mechanische componenten die verband houden met de prestaties van de turbine te optimaliseren.
  • Belasting volgen en rastersynchronisatie: Omdat de stroomvraag op het elektriciteitsnet fluctueert, moet de gasturbine in een gecombineerde cyclusinstallatie zijn vermogen dienovereenkomstig aanpassen. Met de DS3800HSPC kan de turbine deze belastingsveranderingen effectief volgen. Dankzij de nauwkeurige snelheids- en positiemetingen kan het besturingssysteem snel en nauwkeurig de werking van de turbine aanpassen om de netfrequentiestabiliteit te behouden. Bij het synchroniseren van de gasturbine met het elektriciteitsnet zijn de positiegegevens cruciaal om ervoor te zorgen dat de elektrische output van de turbine in fase is met de netspanning, waardoor een naadloze verbinding mogelijk is en elektrische storingen worden voorkomen.
• Eenvoudige cyclus gasturbine-energiecentrales:
  • Basislast- en pieklastwerking: In gasturbinecentrales met eenvoudige cyclus die werken als basislastgenerator of worden gebruikt voor het opvangen van pieken tijdens perioden met een hoge elektriciteitsvraag, is de DS3800HSPC van cruciaal belang voor het handhaven van een stabiele en efficiënte werking. Het geeft de nodige snelheids- en positiefeedback aan het besturingssysteem, dat vervolgens de prestaties van de turbine optimaliseert door parameters zoals de brandstofstroom en de lucht-brandstofverhouding aan te passen. Bij basislast zorgt dit voor een consistente vermogensafgifte met de hoogst mogelijke efficiëntie. Bij piekbelasting kan de turbine snel reageren op de toegenomen vraag en extra stroom aan het elektriciteitsnet leveren zonder dat dit ten koste gaat van de betrouwbaarheid of veiligheid.

Industriële procestoepassingen

• Raffinaderijen en petrochemische fabrieken:
  • Turbineaangedreven compressoren en pompen: Veel raffinaderijen en petrochemische fabrieken gebruiken gasturbines om compressoren en pompen aan te drijven die essentieel zijn voor het verplaatsen van vloeistoffen zoals ruwe olie, geraffineerde producten en procesgassen. De DS3800HSPC wordt gebruikt om de snelheid en positie van deze turbineaangedreven machines te monitoren. Deze informatie helpt bij het regelen van de stroomsnelheden en drukken van de vloeistoffen die worden getransporteerd. In een raffinaderij kan bijvoorbeeld een door een gasturbine aangedreven compressor worden gebruikt om de druk van aardgas op te voeren voor verdere verwerking. Dankzij de nauwkeurige snelheids- en positiegegevens van de DS3800HSPC kan het besturingssysteem de juiste bedrijfssnelheid van de turbine handhaven, zodat de compressor de vereiste druk en stroomsnelheid van het gas levert.
  • Procesoptimalisatie en energiebeheer: Door nauwkeurige informatie te verstrekken over de werking van de gasturbine, draagt ​​de DS3800HSPC ook bij aan procesoptimalisatie en energiebeheer binnen deze industriële installaties. Operators kunnen de gegevens gebruiken om de efficiëntie van turbineaangedreven processen te analyseren en aanpassingen door te voeren om de algehele productiviteit te verbeteren en het energieverbruik te verminderen. Ze kunnen bijvoorbeeld de werking van meerdere door turbines aangedreven eenheden optimaliseren op basis van de werkelijke belastingsvereisten van verschillende processen, waardoor ervoor wordt gezorgd dat elke turbine op het meest efficiënte punt werkt.
• Chemische productiefabrieken:
  • Turbineaangedreven roerwerken en mixers: In chemische productieprocessen waarbij nauwkeurig mengen en roeren cruciaal zijn voor chemische reacties, worden soms gasturbines gebruikt om roerwerken en mixers aan te drijven. De DS3800HSPC bewaakt de snelheid en positie van deze turbines om ervoor te zorgen dat de mengapparatuur op de juiste snelheid en in de juiste positie werkt voor optimale reactieomstandigheden. Dit is belangrijk voor het handhaven van een consistente productkwaliteit en reactieopbrengsten. In een polymerisatieproces waarbij uniform mengen essentieel is voor de productie van hoogwaardige polymeren, helpen de snelheids- en positiegegevens van de DS3800HSPC bijvoorbeeld bij het regelen van de turbineaangedreven mixer om de gewenste mengintensiteit te bereiken.
  • Procesveiligheid en controle: De nauwkeurige snelheids- en positiemetingen van de DS3800HSPC dragen ook bij aan de procesveiligheid in chemische fabrieken. Als de snelheid van de turbine de veilige limieten overschrijdt of als er een abnormale positieverandering plaatsvindt die de werking van kritieke apparatuur zou kunnen beïnvloeden, kan het besturingssysteem onmiddellijk corrigerende maatregelen nemen, zoals het uitschakelen van de turbine of het aanpassen van de werking ervan om ongelukken of schade aan de turbine te voorkomen. procesapparatuur.

Mariene toepassingen

• Aandrijving van schepen:
  • Aandrijfsystemen voor gasturbines: In moderne schepen, vooral die in de marine- en commerciële hogesnelheidssector, worden gasturbines steeds vaker gebruikt voor voortstuwing vanwege hun hoge vermogen-gewichtsverhouding en snelle opstarttijden. De DS3800HSPC wordt gebruikt om de snelheid en positie van de gasturbineschachten van het schip te bewaken. Deze informatie is cruciaal voor het controleren van het vermogen van de turbines en daarmee voor de snelheid en manoeuvreerbaarheid van het schip. Tijdens versnellings- of vertragingsmanoeuvres gebruikt het besturingssysteem bijvoorbeeld de snelheidsgegevens van de DS3800HSPC om de brandstofstroom en andere parameters aan te passen om soepele en efficiënte veranderingen in de snelheid van het schip te garanderen.
  • Hulpstroomopwekking: Op schepen worden gasturbines ook gebruikt om hulpstroom op te wekken voor systemen aan boord zoals verlichting, ventilatie en elektronica. De DS3800HSPC helpt bij het besturen van deze hulpturbines door nauwkeurige snelheids- en positiefeedback te geven. Dit zorgt voor een stabiele stroomvoorziening, ongeacht de bedrijfsomstandigheden van het schip, zoals veranderingen in de belasting of variaties in de snelheid en oriëntatie van het schip.

Toepassingen voor stadsverwarming en -koeling

• Door turbine aangedreven koelmachines en verwarmingen: In stadsverwarmings- en koelingssystemen die gasturbines gebruiken om koelmachines (voor koeling) of verwarmingen (voor verwarming) aan te drijven, wordt de DS3800HSPC gebruikt om de snelheid en positie van de turbines te bewaken. Op basis van deze informatie kan het besturingssysteem het vermogen van de turbines aanpassen aan de veranderende vraag naar verwarming of koeling van de wijk. In een stadskoelsysteem tijdens de piekvraag in de zomer kan het besturingssysteem bijvoorbeeld de snelheidsgegevens van de DS3800HSPC gebruiken om het vermogen naar de turbineaangedreven koelmachines te vergroten, waardoor een efficiënte koeling van de gebouwen in de wijk wordt gegarandeerd.

Maatwerk:DS3800HSPC

• Beheer algoritmeaanpassing:
  • Turbinespecifieke optimalisatie: Afhankelijk van de specifieke kenmerken van de gasturbine en de toepassing ervan, kunnen de op de DS3800HSPC geïmplementeerde regelalgoritmen worden aangepast. In een gasturbine die wordt gebruikt voor een bepaald industrieel proces met specifieke belastingspatronen of efficiëntie-eisen, kunnen bijvoorbeeld aangepaste algoritmen worden ontwikkeld om de relatie tussen snelheid, positie en andere operationele parameters te optimaliseren. Dit kan inhouden dat de manier waarop het besturingssysteem reageert op snelheidsveranderingen moet worden aangepast op basis van de vraag naar stroom van het proces, of dat de positiecontrole van turbinecomponenten moet worden geoptimaliseerd voor een betere brandstofefficiëntie tijdens verschillende bedrijfsmodi.

• Foutdetectie en aanpassing van de afhandeling: De software kan worden geconfigureerd om specifieke fouten op maat te detecteren en erop te reageren. Verschillende applicaties kunnen verschillende foutmodi of componenten hebben die gevoeliger zijn voor problemen. Als de gasturbine in een energiecentrale met gecombineerde cyclus een bepaald type mechanische trillingen ervaart die de prestaties of levensduur kunnen beïnvloeden, kan de firmware worden geprogrammeerd om de snelheids- en positiegegevens van de DS3800HSPC samen met trillingssensoren nauwlettend in de gaten te houden. Als abnormale trillingen worden gedetecteerd, kan dit specifieke acties teweegbrengen, zoals het verminderen van de turbinebelasting, het waarschuwen van de exploitanten van de installatie met gedetailleerde diagnostische informatie en het voorstellen van mogelijke corrigerende maatregelen, zoals het controleren van de balans van de turbine-as of de staat van de lagers.

• Aanpassing van communicatieprotocollen: Om te integreren met bestaande industriële besturingssystemen die mogelijk verschillende communicatieprotocollen gebruiken, kan de software van de DS3800HSPC worden bijgewerkt om aanvullende of gespecialiseerde protocollen te ondersteunen. In een raffinaderij met oudere systemen die nog steeds oudere seriële communicatieprotocollen gebruiken voor sommige van de bewakings- en besturingsfuncties, kan de firmware worden aangepast om naadloze gegevensuitwisseling met die systemen mogelijk te maken.

Hardware-aanpassing

• Aanpassing van ingangssignaalconditionering:
  • Versterking en offsetaanpassing: Afhankelijk van het type sensoren dat in een bepaalde toepassing wordt gebruikt, kan de conditionering van het ingangssignaal van de DS3800HSPC worden aangepast. Sommige sensoren kunnen zeer zwakke analoge signalen uitvoeren die versterking nodig hebben om binnen het optimale bereik te liggen voor de analoog-naar-digitaal-conversie van het bord. Aangepaste versterkingscircuits kunnen worden toegevoegd of geïntegreerd om deze zwakke signalen te versterken. Bovendien kunnen offset-aanpassingen worden gemaakt om rekening te houden met eventuele DC-offset in de sensorsignalen, waardoor nauwkeurige digitalisering wordt gegarandeerd. In een precisiemeettoepassing waarbij een gespecialiseerde encoder een laag uitgangsspanningsbereik dichtbij de ruisvloer heeft, kan bijvoorbeeld aangepaste versterking worden geconfigureerd om het signaal op een niveau te brengen dat het bord nauwkeurig aankan.
  • Filteraanpassing: De ingangskanalen van het bord kunnen worden aangepast met verschillende filteropties om ongewenste ruis of interferentie te verwijderen die specifiek is voor de toepassingsomgeving. In een industriële omgeving met veel elektrische machines die elektromagnetische interferentie genereren, kunnen aangepaste filters worden ontworpen om specifieke ruisfrequenties te targeten en te elimineren die de nauwkeurigheid van de verkregen analoge signalen kunnen beïnvloeden. Als er bijvoorbeeld aanzienlijke interferentie op de elektriciteitsleiding van 50 Hz of 60 Hz aanwezig is, kunnen er notch-filters aan de ingangskanalen worden toegevoegd om deze frequenties te onderdrukken en de signaalkwaliteit te verbeteren.
• Invoer/uitvoer (I/O) uitbreiding en aanpassing:
  • Digitale I/O-uitbreiding: Afhankelijk van de complexiteit van het industriële proces en de noodzaak om te communiceren met extra digitale apparaten, kan de DS3800HSPC worden aangepast met digitale I/O-uitbreiding. Er kunnen extra digitale ingangs- en uitgangskanalen aan de kaart worden toegevoegd, hetzij via externe uitbreidingskaarten, hetzij door extra schakelingen te integreren. Dit maakt uitgebreidere controle en monitoring mogelijk, zoals interface met digitale sensoren, relais of indicatielampjes die deel uitmaken van het totale industriële systeem. In een productieproces waarbij er bijvoorbeeld meerdere digitale statusindicatoren en noodstopschakelaars zijn die moeten worden bewaakt en bestuurd, kan digitale I/O-uitbreiding worden geïmplementeerd om deze apparaten op het bord aan te sluiten.
  • Aanpassing van analoge uitgangen: In sommige toepassingen kan het nuttig zijn om naast de bestaande analoge ingangen ook analoge uitgangsmogelijkheden te hebben. Aangepaste analoge uitgangskanalen kunnen aan de DS3800HSPC worden toegevoegd om besturingssignalen te genereren voor actuatoren of andere apparaten die voor hun werking afhankelijk zijn van analoge ingangen. In een procesbesturingssysteem waarbij de kaart bijvoorbeeld wordt gebruikt om de snelheid en positie te bewaken, en op basis van deze metingen de positie van een klep moet regelen (waarvoor mogelijk een analoog spannings- of stroomsignaal nodig is), zijn aangepaste analoge uitgangskanalen kan worden geconfigureerd om de juiste stuursignalen te leveren.
• Aanpassing van de stroomingang: In industriële omgevingen met niet-standaard voedingsconfiguraties kan de voedingsingang van de DS3800HSPC worden aangepast. In een offshore olieplatform waar de stroomvoorziening onderhevig is aan aanzienlijke spanningsschommelingen en harmonische vervormingen als gevolg van de complexe elektrische infrastructuur, kunnen op maat gemaakte stroomconditioneringsmodules zoals DC-DC-converters of geavanceerde spanningsregelaars aan het bord worden toegevoegd. Deze zorgen ervoor dat het bord stabiele en geschikte stroom ontvangt, beschermt het tegen stroompieken en zorgt voor een betrouwbare werking.

Maatwerk op basis van omgevingseisen

• Behuizing en bescherming op maat:
  • Aanpassing aan harde omgevingen: In industriële omgevingen die bijzonder zwaar zijn, zoals omgevingen met veel stof, vochtigheid, extreme temperaturen of blootstelling aan chemicaliën, kan de fysieke behuizing van de DS3800HSPC worden aangepast. In een energiecentrale in de woestijn waar stofstormen vaak voorkomen, kan de behuizing worden ontworpen met verbeterde stofdichte functies zoals luchtfilters en pakkingen om de interne componenten van het bord schoon te houden. Er kunnen speciale coatings worden aangebracht om de plaat te beschermen tegen de schurende effecten van stofdeeltjes.

• Aanpassing van thermisch beheer: Afhankelijk van de omgevingstemperatuuromstandigheden van de industriële omgeving kunnen op maat gemaakte oplossingen voor thermisch beheer worden geïntegreerd. In een faciliteit in een warm klimaat waar het bord gedurende langere perioden kan worden blootgesteld aan hoge temperaturen, kunnen extra koellichamen, koelventilatoren of zelfs vloeistofkoelsystemen (indien van toepassing) in de behuizing worden geïntegreerd om het apparaat binnen zijn optimale prestaties te houden. bedrijfstemperatuurbereik.

Maatwerk voor specifieke industriële normen en voorschriften

• Nalevingsaanpassing:
  • Vereisten voor kerncentrales: In kerncentrales, die extreem strenge veiligheids- en regelgevingsnormen hanteren, kan de DS3800HSPC worden aangepast om aan deze specifieke eisen te voldoen. Hierbij kan het gaan om het gebruik van materialen en componenten die door straling gehard zijn, het ondergaan van gespecialiseerde test- en certificeringsprocessen om de betrouwbaarheid onder nucleaire omstandigheden te garanderen, en het implementeren van redundante of fail-safe functies om te voldoen aan de hoge veiligheidseisen van de industrie.

• Lucht- en ruimtevaartnormen: In lucht- en ruimtevaarttoepassingen zijn er specifieke voorschriften met betrekking tot trillingstolerantie, elektromagnetische compatibiliteit (EMC) en betrouwbaarheid vanwege de kritische aard van vliegtuigoperaties. De DS3800HSPC kan worden aangepast om aan deze vereisten te voldoen. Het zou bijvoorbeeld moeten worden aangepast om verbeterde trillingsisolatiefuncties en betere bescherming tegen elektromagnetische interferentie te hebben om een ​​betrouwbare werking tijdens de vlucht te garanderen.

Ondersteuning en services:DS3800HSPC

Ons producttechnische ondersteuningsteam staat klaar om u te helpen met eventuele productgerelateerde vragen of problemen die u tegenkomt. Ons toegewijde team van experts heeft kennis van alle aspecten van het product en kan hulp bieden bij installatie, configuratie, probleemoplossing en meer.

Naast technische ondersteuning bieden wij ook een reeks diensten aan om u te helpen het maximale uit ons product te halen. Deze omvatten training- en certificeringsprogramma's, adviesdiensten en ontwikkelingsdiensten op maat om u te helpen het product aan uw specifieke behoeften aan te passen.

Wij doen er alles aan om onze klanten het hoogste niveau van ondersteuning en service te bieden om ervoor te zorgen dat u een positieve ervaring met ons product heeft.
