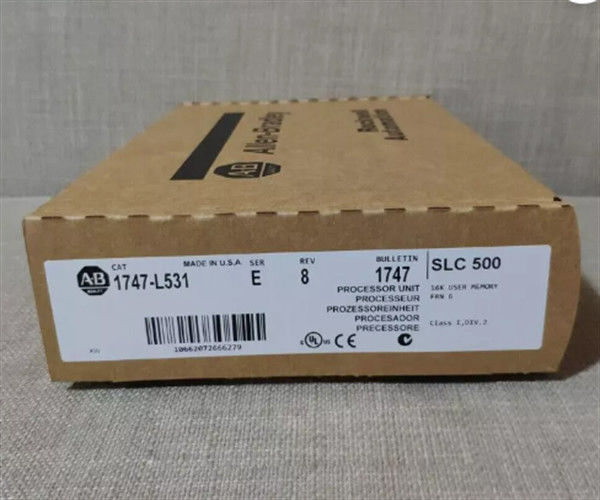

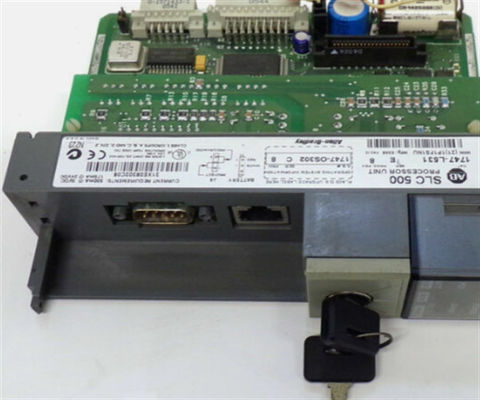

Allen-Bradley 1747-L531 SLC 5/03 Processor 8K geheugen, DH485 & RS-232, serie E

Beschrijving van 1747-L531

De Allen-Bradley 1747-L531 is een SLC 5/03-processortype module die behoort tot de SLC 500 Modular Hardware Style-serie.eenvoudige zelfstandige systemen tot groteHet is ontworpen om doorvoer te verrichten en kan 60 verschillende I/O-modules ondersteunen, waaronder analoge, digitale en intelligente I/O-modules.096 output- en inputpuntenHet wordt geleverd met de SLC 500 modulaire processor, een compatibel chassis, stroomvoorzieningen en installatie-instructies voor alle meegeleverde onderdelen.en UL die zijn opgenomen in de Canadese en Amerikaanse veiligheidsnormen,

De 1747-L531 modulaire processor wordt geleverd met een geheugen van 8 K, 16 K of 32 K voor zijn programma's.De schijf beschikt over een batterij-ondersteunde RAM die ongeveer 2 jaar duurtDe BATT-LED-indicator waarschuwt de gebruiker wanneer de spanning van de vervangbare batterij onder het drempelwaarde valt.Een minimum van dertig (30) minuten stroom is beschikbaar wanneer de batterij is losgekoppeldAls binnen een half uur (30 minuten) een nieuwe batterij wordt geïnstalleerd om de oude te vervangen, kunnen alle gegevens die in het RAM zijn opgeslagen, worden bewaard.De 1747-L531 Processor ontvangt en start communicatieprotocollen met inbegrip van DH-485 peer-to-peer, ControlNet, Ethernet, Data Highway Plus (DH+), DeviceNet, Modbus RTU Master, evenals full-duplex of half-duplex master of slave DF1, ASCII en DH-485 via de RS232-poort.Het voorpaneel heeft een 3-positie sleutel schakelaar die drie werkwijzen mogelijk: PROGRAMM, RUN en REMOTE. Deze sleutelschakelaar kan niet worden gebruikt in plaats van een noodstopschakelaar of een bedraad master control relais.

Deze controller heeft een geïntegreerd 8K geheugen, dat kan worden uitgebreid met behulp van een Flash EPROM.De vereiste geheugenmodule heeft onderdeelnummer 1747-M13 en adaptersocket van 1747-M15 die maximaal 64K gebruikersgeheugen ondersteuntGebruikersprogramma's kunnen worden opgeslagen of verbrand in de geheugenmodule om het per ongeluk of ongewenste verwijderen van programma's te voorkomen dat kan worden veroorzaakt door onjuiste programmering, elektrische schokken en geluiden.De algemene regel bij het branden van gebruikersprogramma's op de geheugenmodule is dat de programma grootte niet mag overschrijden de processor geheugen grootte. Niet branden van een fout programma, vooral een programma met een grote fout. Dit zal de fout toestand en oorzaak van de fout om te branden in de EPROM omvatten.

Gebruikersprogramma's, hardwareconfiguratie worden hier geïmplementeerd, evenals inbedrijfstelling en probleemoplossingsinstrumenten zijn beschikbaar, zoals I / O-force.

Deze processor ondersteunt ook de ophoudtijdfunctie.Dit verwijst naar het vermogen van de processor om het programmeren van het scannen gedurende een beperkte tijd voort te zetten, zelfs als de ingangsspanning van de stroomvoorziening van het systeem onder het nominale bereik valtWanneer de wachttijd is verstreken, wordt de CPU automatisch in de stopmodus gezet. Dit voorkomt plotselinge stilstand die niet ideaal is in elke besturingstoepassing.

Technische specificaties voor 1747-L531
