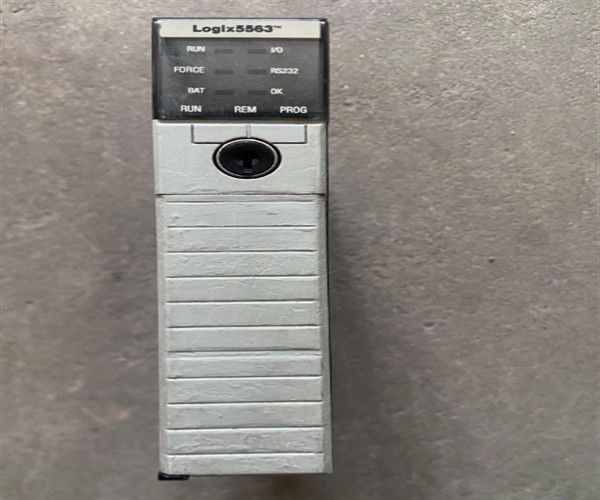

Beschrijving van 1756-L63/A

De 1756-L63 is een programmeerbare automatiseringscontroller (PAC) van Allen-Bradley.Deze controller wordt geleverd met een RS232 Serial communicatie interface als de primaire communicatie poortDeze controller ondersteunt echter andere communicatieprotocollen zoals EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink en andere communicatieprotocollen van derden door het installeren van Allen-Bradley-communicatieadapters en omvatten van partnermodules.

De 1756-L63 is een chassisgebaseerde controller.Het is ook compatibel voor gebruik met standaard- en redundante voedingsbronnen zoals 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 of 1756-PA75R, 1756-PB75R, 1756-PSCA2, respectievelijk.Het ondersteunt de implementatie van controller redundancy en geïntegreerde beweging met behulp van Serial Real-Time Communication System (SERCOS), Analoge opties via encoder-invoer, LDT-invoer, SSI-invoer en beweging via Ethernet I/P-netwerk.

Deze controller wordt geleverd met 8 MB gebruikersgeheugen en I/O geheugen van 478 KB. Het kan worden toegevoegd met niet-vluchtige geheugenopslag via de 1784-CF128 alleen die 128 MB geheugen heeft.Deze controller ondersteunt maximaal 128Het maakt gebruik van batterij-back-up Random Access Memory (RAM) met batterijdeelnummers van 1756-BA1, 1756-BATM,1756-BATA voor regelaars van de serie A en 1756-BA2 voor regelaars van de serie B.

De 1756-L63-controller heeft een ingebouwde RS-132 seriecommunicatiepoort.Data Highway PlusDe seriepoortcommunicatiemodules die deze controller ondersteunt zijn de Modbus via logica, DH-485, DF1 radiomodem, ASCII,en de full/half-duplex modules DF1De continue isolatie spanning van de 1756-L63 controller is 30 volt en heeft een basis isolatie type.Het heeft een vermogensafvoer van 3Het heeft een warmteafvoer van 11,9 BTU/uur. De stroomopname bij 5,1 Volt DC is 1200 mA en de stroomopname bij 24 Volt DC is 14 mA. Het heeft een trilling van 2 g bij 10 tot 500 Hertz.De regelaar 1756-L63 heeft een werkschok van 30 g en een niet-werkschok van 50 gHet heeft ook een temperatuurbereik van 0 tot 60 graden Celsius en een temperatuurbereik van -40 tot 85 graden Celsius.Het heeft ook een maximale omringende luchttemperatuur van 60 graden Celsius.

De Allen-Bradley 1756-L63 is een 5560 ControlLogix Programmable Automation Controller (PAC).Het heeft 1 RS232 seriepoort en ondersteunt interfaces tot 128,000 discrete I/O en 4000 analoge I/O geheugen.
