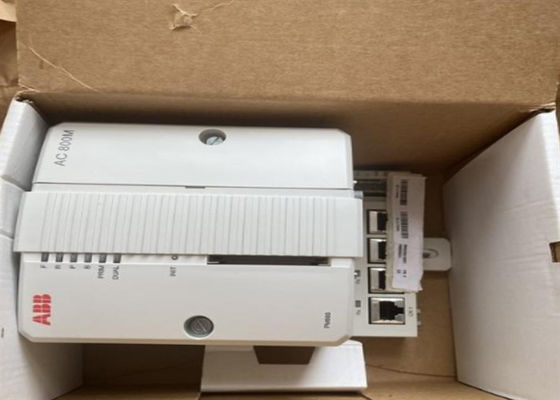

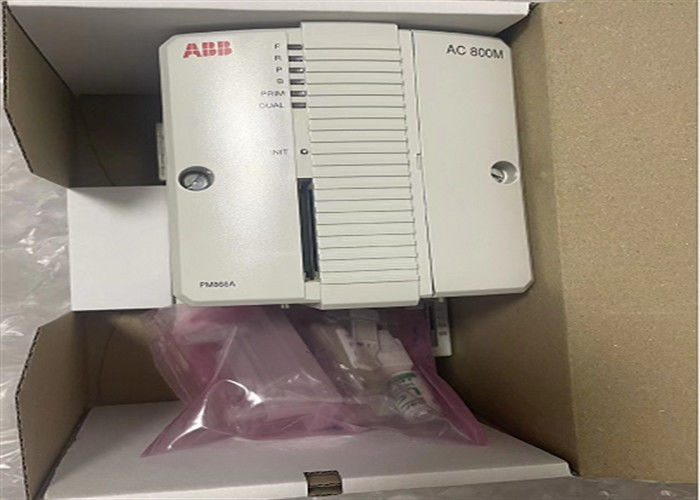

De Digitale I O Module ABB 24 V gelijkstroom 19.2-30 V gelijkstroom van PM866AK01 3BSE076939R1
Gedetailleerde gegevens van de Digitale I O Module van PM866AK01 3BSE076939R1
- Bewerkertype MPC866
- Schakelaar na verloop van tijd in rood. conf. Maximum Mej. 10
- Nr van toepassingen per controlemechanisme 32
- Nr van programma's per toepassing 64
- Nr van diagrammen per toepassing 128
- Nr van taken per controlemechanisme 32
- Aantal verschillende cyclusduren 32
- Cyclusduur per toepassingsprogramma's neer aan 1 Mej.
- Flits PROM voor ingebouwde programmatuuropslag 4 MB
- Voeding 24 V gelijkstroom (19.2-30 V gelijkstroom)
- Machtsconsumptie +24 V-type/maximum 210/360 mA
- Het type van machtsdissipatie. 5.1W (maximum 8.6W)
- Overtollige ja ingevoerde voedingstatus
- Bouwstijl-in hulpbatterijlithium, 3.6V
- Kloksynchronisatie 1 Mej. tussen AC 800M controlemechanismen door CNCP protocol
- Gebeurtenisrij in controlemechanisme per Portlandcement-cliënt tot 3000 gebeurtenissen
- AC 800M transm. snelheid aan Portlandcement-server 36-86 gebeurtenissen/seconde, 113-143 gegevensberichten/seconde
- Comm. modules op CEX-bus 12
- Leveringsstroom op CEX-bus Maximum 2.4A
- I/O clusters op Modulebus met niet-rood. Cpu 1 elektro + optische 7
- I/O clusters op Modulebus met rood. Cpu 0 eletrical + optische 7
- I/O capaciteit op Modulebus Maximum 96 (enige PM866) of 84 (rood. PM866) I/O modules
- Het tariefmej. 0 - 100 van het Modulebusaftasten (daadwerkelijke tijd afhankelijk van aantal I/O modules)
- Leveringsstroom op Elektromodulebus 24 V: maximum 1.0A
- 5 V: maximum 1,5 A
- Ethernet kanaliseert 2
- Ethernetinterface Ethernet (IEEE 802,3), 10 Mbit/s, rj-45, wijfje (8-pool)
- Het protocol van het controlenetwerk MMS (Verwerkende Message Service) en IAC (Intertoepassingsmededeling)
- De geadviseerde backbone van het Controlenetwerk 100 Mbit/s geschakelde Ethernet
- Klokstabiliteit in real time 100 p.p.m. (ong. 1 h/year)
- Rs-232C interface 2 (algemene één, 1 voor de diensthulpmiddel)
- Rs-232C interface (niet rode COM3) (. slechts) rs-232C, 75-19 200 bauds, vrouwelijke rj-45 (8-pool), niet opto geïsoleerde, volledige steun rts-CTS
- Rs-232C interface (niet rode COM4) (. slechts) rs-232C, 9 600 bauds, vrouwelijke rj-45 (8-pool), opto geïsoleerd, geen steun rts-CTS
Milieu en certificatie
| Temperatuur, het Werken |
+5 tot +55 °C (+41 tot +131 °F) |
| Temperatuur, Opslag |
-40 tot +70 °C (- 40 tot +158 °F) |
| Temperatuurveranderingen |
3 °C/minutes volgens IEC/EN 61131-2 |
| Verontreinigingsgraad |
Graad 2 volgens IEC/EN 61131-2 |
| Corrosiebescherming |
G3 volgzaam aan ISA 71,04 |
| Relatieve vochtigheid |
5 tot 95%, non-condensing |
| Uitgezonden lawaai |
< 55="" dB=""> |
| Trilling |
10 < f=""> |
| Geschat Isolatievoltage |
500 V a.c. |
| Diëlektrisch testvoltage |
50 V |
| Beschermingsklasse |
IP20 volgens EN 60529, CEI 529 |
| Hoogte |
2000 m volgens IEC/EN 61131-2 |
| Emissie & Immuniteit |
EN 61000-6-4, EN 61000-6-2 |
| Milieuvoorwaarden |
Industrieel |
| Ce-Teken |
Ja |
| Elektrische veiligheid |
EN 50178, CEI 61131-2, UL 61010-1, UL 61010-2-201 |
| Gevaarlijke plaats |
UL 60079-15, cULusklasse 1, Streek 2, AEx-Na IIC T4, ExnA IIC T4Gc X |
| Verklaarde ISA Secure |
Ja |
| Mariene certificaten |
Dnv-GL (momenteel PM866: ABS, BV, DNV-GL, LR) |
| TUV Goedkeuring |
Nr |
| RoHSnaleving |
ENGELS 50581:2012 |
| WEEE-naleving |
DIRECTIVE/2012/19/EU
|
Algemene informatie
| Artikelaantal |
3BSE076939R1 (PM866AK01) |
| Overtolligheid |
Nr |
| Zeer integer |
Nr |
| Klokfrequentie |
133 Mhz |
| Prestaties, 1000 verrichtingen van Boole |
0,09 Mej. |
| Prestaties |
0,09 Mej. |
| Geheugen |
64 MB |
| RAM beschikbaar voor toepassing |
51.389 MB |
Eigenschappen en voordelen
- Betrouwbaarheid en de eenvoudige procedures van de foutendiagnose
- Modulariteit, die voor geleidelijke uitbreiding toestaan
- IP20 klassenbescherming zonder de eis ten aanzien van bijlagen
- Het controlemechanisme kan met 800xA-controlebouwer worden gevormd
- Het controlemechanisme heeft volledige EMC certificatie
- Gesegmenteerde CEX-Bus die een paar van BC810/BC820 gebruiken
- Hardware op normen voor optimale communicatie connectiviteit wordt gebaseerd (Ethernet, PROFIBUS-DP, enz. die)
- Ingebouwde overtollige Ethernet-Communicatie havens
