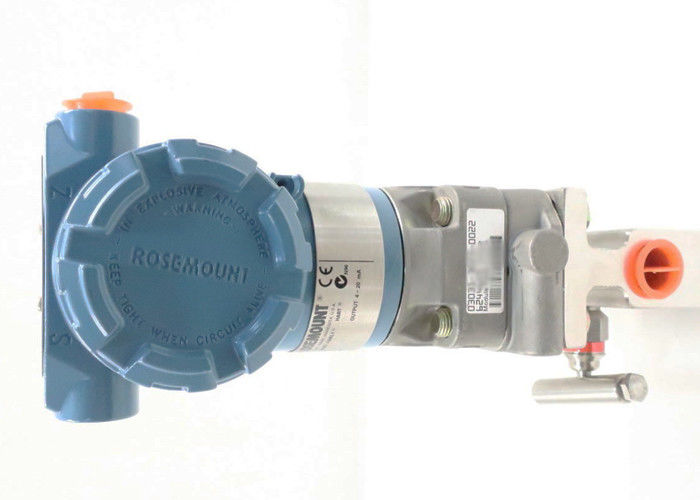

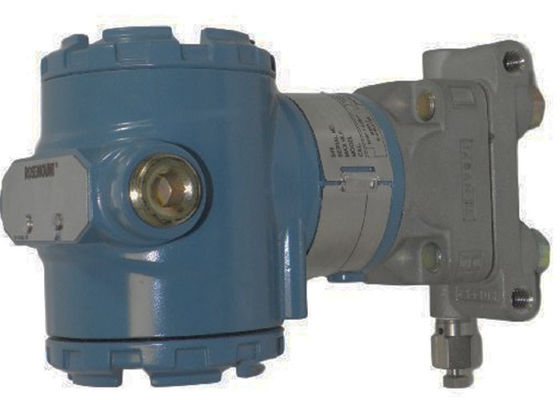

3051L2AA0D21AAF1 niveauzender Rosemount 3051L zender
Productinformatie van:3051L2AA0D21AAF1
| Merk |
3051L2AA0D21AAF1 |
| LEVERING |
0 tot 621,60 mbar
|
| MAAT |
Levert niet |
| Gewicht |
5KG |
(1) Optie HR5 configureert de HART-uitvoer naar HART-revisie 5. Optie HR7 configureert de HART-uitvoer naar HART-revisie 7. Het apparaat kan indien gewenst ter plaatse worden geconfigureerd voor HART-revisie 5 of 7.HART-revisie 5 is de standaard HART-uitvoer.
(2)Optiecode M4 - LCD-display met LOI vereist voor lokale adressering en configuratie.
(3)Vereist draadloze opties en een speciaal ontworpen polymeerbehuizing.Beschikbare goedkeuringen zijn FM Intrinsiek Veilig (optiecode I5), CSA Intrinsiek Veilig (optiecode I6), ATEX Intrinsieke Veiligheid (optiecode I1), IECEx Intrinsieke Veiligheid (optiecode I7) en EAC Intrinsieke Veiligheid (optiecode IM).
(4)Alleen verkrijgbaar met C6-, E2-, E5-, I5-, K5-, KB- en E8-goedkeuring.Niet beschikbaar met GE, GM, SBS, DA0, M4, D4, DZ, QT, HR5, HR7, CR, CS of CT.
(5) De constructiematerialen voldoen aan de metallurgische eisen die zijn benadrukt in NACE MR0175/ISO 15156 voor productieomgevingen voor zure olievelden.Voor bepaalde materialen gelden milieulimieten.Raadpleeg de nieuwste standaard voor details.Geselecteerde materialen voldoen ook aan NACE MR0103 voor zure raffinageomgevingen.
Meer opties :
MR-J2S-10A
MR-J2S-10B
MR-J2S-20A
MR-J2S-20B
MR-J2S-40A
MR-J2S-40B
MR-J2S-60A
MR-J2S-60B
MR-J2S-70A
MR-J2S-70B
MR-J2S-100A
MR-J2S-100B
MR-J2S-200A
MR-J2S-200B
MR-J2S-350A
MR-J2S-350B
MR-J2S-500A
MR-J2S-500B
MR-J2S-700A
MR-J2S-700B
Rosemont 3051L niveauzender Informatie:
| Model |
Zendertype |
| 3051L |
Niveauzender |
|
| Drukgebied |
| 2 |
–250 tot 250 in H2O (–621,60 tot 621,60 mbar) |
★ |
| 3 |
–1000 tot 1000 in H2O (–2,48 tot 2,48 bar) |
★ |
| 4 |
–300 tot 300 psi (–20,68 tot 20,68 bar) |
★ |
| Zenderuitgang |
| A(1) |
4–20 mA met digitaal signaal gebaseerd op HART®Protocol |
★ |
| F |
FOUNDATION™ Fieldbus-protocol |
★ |
| W(2) |
PROFIBUS®PA-protocol |
★ |
| X(3) |
Draadloos (vereist draadloze opties en speciaal ontworpen polymeerbehuizing) |
★ |
| M(4) |
Laag vermogen 1–5 Vdc met digitaal signaal gebaseerd op HART-protocol |
|
| Maat procesaansluiting, materiaal, verlengingslengte (hoge zijde) |
| Code |
Maat procesaansluiting |
Materiaal |
Lengte van verlenging |
| G0(5) |
2 inch/DN 50/A |
316L RVS |
Alleen inbouwmontage |
★
|
| H0(5) |
2 inch/DN 50 |
Legering C-276 |
Alleen inbouwmontage |
★ |
| J0 |
2 inch/DN 50 |
Tantaal |
Alleen inbouwmontage |
★ |
| A0(5) |
3-inch/DN 80 |
316L RVS |
Inbouwmontage |
★ |
| A2(5) |
3-inch/DN 80 |
316L RVS |
2 inch/50 mm |
★ |
| A4(5) |
3-inch/DN 80 |
316L RVS |
4 inch/100 mm |
★ |
| A6(5) |
3 inch/DN 80 |
316L RVS |
6 inch/150 mm |
★ |
| B0(5) |
4 inch/DN 100 |
316L RVS |
Inbouwmontage |
★ |
| B2(5) |
4 inch/DN 100 |
316L RVS |
2 inch/50 mm |
★ |
| B4(5) |
4 inch/DN 100 |
316L RVS |
4 inch/100 mm |
★ |
| B6(5) |
4 inch/DN 100 |
316L RVS |
6 inch/150 mm |
★ |
| C0(5) |
3-inch/DN 80 |
Legering C-276 |
Inbouwmontage |
★ |
| C2(5) |
3-inch/DN 80 |
Legering C-276 |
2 inch/50 mm |
★ |
| C4(5) |
3-inch/DN 80 |
Legering C-276 |
4 inch/100 mm |
★ |
| C6(5) |
3-inch/DN 80 |
Legering C-276 |
6 inch/150 mm |
★ |
| D0(5) |
4 inch/DN 100 |
Legering C-276 |
Inbouwmontage |
★ |
| D2(5) |
4 inch/DN 100 |
Legering C-276 |
2 inch/50 mm |
★ |
| D4(5) |
4 inch/DN 100 |
Legering C-276 |
4 inch/100 mm |
★ |
| D6(5) |
4 inch/DN 100 |
Legering C-276 |
6 inch/150 mm |
★ |
| E0 |
3 inch/DN 80 |
Tantaal |
Alleen inbouwmontage |
★ |
| F0 |
4 inch/DN 100 |
Tantaal |
Alleen inbouwmontage |
★ |
| Afmeting montageflens, vermogen, materiaal (hoge zijde) |
| |
Maat |
Beoordeling |
Materiaal |
| M |
2-in. |
ANSI/ASME B16.5 Klasse 150 |
CS |
★ |
| A |
3-in. |
ANSI/ASME B16.5 Klasse 150 |
CS |
★ |
| B |
4-in. |
ANSI/ASME B16.5 Klasse 150 |
CS |
★ |
| N |
2-in. |
ANSI/ASME B16.5 Klasse 300 |
CS |
★ |
| C |
3-in. |
ANSI/ASME B16.5 Klasse 300 |
CS |
★ |
| D |
4-in. |
ANSI/ASME B16.5 Klasse 300 |
CS |
★ |
| P |
2-in. |
ANSI/ASME B16.5 Klasse 600 |
CS |
★ |
| E |
3-in. |
ANSI/ASME B16.5 Klasse 600 |
CS |
★ |
| X(5) |
2-in. |
ANSI/ASME B16.5 Klasse 150 |
316 RVS |
★ |
| F(5) |
3-in. |
ANSI/ASME B16.5 Klasse 150 |
316 RVS |
★ |
| G(5) |
4-in. |
ANSI/ASME B16.5 Klasse 150 |
316 RVS |
★ |
| Y(5) |
2-in. |
ANSI/ASME B16.5 Klasse 300 |
316 RVS |
★ |
| H(5) |
3-in. |
ANSI/ASME B16.5 Klasse 300 |
316 RVS |
★ |
| J(5) |
4-in. |
ANSI/ASME B16.5 Klasse 300 |
316 RVS |
★ |
| Z(5) |
2-in. |
ANSI/ASME B16.5 Klasse 600 |
316 RVS |
★ |
| L(5) |
3-in. |
ANSI/ASME B16.5 Klasse 600 |
316 RVS |
★ |
| Q |
DN50 |
PN 10-40 volgens EN 1092-1 |
CS |
★ |
| R |
DN80 |
PN 40 volgens EN 1092-1 |
CS |
★ |
| S |
DN 100 |
PN 40 volgens EN 1092-1 |
CS |
★ |
| V |
DN 100 |
PN 10/16 volgens EN 1092-1 |
CS |
★ |
| K(5) |
DN50 |
PN 10-40 volgens EN 1092-1 |
316 RVS |
★ |
| T(5) |
DN80 |
PN 40 volgens EN 1092-1 |
316 RVS |
★ |
| U(5) |
DN 100 |
PN 40 volgens EN 1092-1 |
316 RVS |
★ |
| W(5) |
DN 100 |
PN 10/16 volgens EN 1092-1 |
316 RVS |
★ |
| 7(5) |
4 inch |
ANSI/ASME B16.5 Klasse 600 |
316 RVS |
★ |
| 1 |
N.v.t |
10K volgens JIS B2238 |
CS |
|
| 2 |
N.v.t |
20K volgens JIS B2238 |
CS |
|
| 3 |
N.v.t |
40K volgens JIS B2238 |
CS |
|
| 4(5) |
N.v.t |
10K volgens JIS B2238 |
316 RVS |
|
| 5(5) |
N.v.t |
20K volgens JIS B2238 |
316 RVS |
|
| 6(5) |
N.v.t |
40K volgens JIS B2238 |
316 RVS |
|
| Afdichtingsvulvloeistof (hoge kant) |
Soortelijk gewicht |
Temperatuurlimieten (omgevingstemperatuur van 21° C [70° F]) |
| D |
Siliconen 200 |
0,93 |
–49 tot 401 °F (–45 tot 205 °C) |
★ |
| F |
Silicone 200 voor vacuümtoepassingen |
0,93 |
Voor gebruik in vacuümtoepassingen onder 14,7 psia (1 bar-a), raadpleeg de dampdrukcurven in de Rosemount DP Level Fill Fluid SpecificationTechnische notitie. |
★ |
| L |
Dow Corning®704 diffusiepompvloeistof |
1.07 |
32 tot 401 °F (0 tot 205 °C) |
★ |
| C |
DC Silicone 704 voor vacuümtoepassingen |
1.07 |
Voor gebruik in vacuümtoepassingen onder 14,7 psia (1 bar-a), raadpleeg de dampdrukcurven in de Rosemount DP Level Fill Fluid SpecificationTechnische notitie. |
★ |
| A |
SYLTHERM™XLT |
0,85 |
–102 tot 293 °F (–75 tot 145 °C) |
★ |
| H |
Inert (halogeenkoolstof) |
1,85 |
–49 tot 320 °F (–45 tot 160 °C) |
★ |
| G |
Glycerine en water |
1.13 |
5 tot 203 °F (–15 tot 95 °C) |
★ |
| N |
Neobee®M-20 |
0,92 |
5 tot 401 °F (–15 tot 205 °C) |
★ |
| P |
Propyleenglycol en water |
1.02 |
5 tot 203 F (–15 tot 95 °C) |
★ |
| Lagedrukzijde |
| |
Configuratie |
Flensadapter |
Diafragma materiaal |
Sensorvulvloeistof |
| 11(5) |
Gage |
RVS |
316L RVS |
Siliconen |
★ |
| 21 |
Differentieel |
RVS |
316L RVS |
Siliconen |
★ |
| 22(5) |
Differentieel |
RVS |
Legering C-276 |
Siliconen |
★ |
| 2A(6) |
Differentieel |
RVS |
316L RVS |
Inert (halogeenkoolstof) |
★ |
| 2B(5)(6) |
Differentieel |
RVS |
Legering C-276 |
Inert (halogeenkoolstof) |
★ |
| 31(5) |
Afgestemde systeemmontage met externe afdichting |
Geen |
316L RVS |
Siliconen (vereist optiecode S1) |
★ |
| O-ring |
| A |
Glasgevuld PTFE |
★ |
| Materiaal behuizing |
Grootte van de leidinginvoer |
|
| A |
Aluminium |
½–14 NPT |
★ |
| B |
Aluminium |
M20 x 1,5 |
★ |
| E |
Aluminium, ultralaag koper |
½–14 NPT |
|
| F |
Aluminium, ultralaag koper |
M20 x 1,5 |
|
| J |
RVS |
½–14 NPT |
★ |
| K |
RVS |
M20 x 1,5 |
★ |
| P(7) |
Gemanipuleerd polymeer |
Geen leidingingangen |
★ |
| D(8) |
Aluminium |
G½ |
|
| M(8) |
RVS |
G½ |
|
| Draadloze opties (vereist draadloze uitvoercode X en Engineered Polymer Housing-code P) |
| Draadloze overdrachtssnelheid, werkfrequentie en protocol |
| WA3 |
Door de gebruiker configureerbare overdrachtssnelheid, 2,4 GHzDraadlozeHART |
★ |
| Antenne en SmartPower |
| WP5 |
Interne antenne, compatibel met Green Power Module (IS Power Module apart verkrijgbaar) |
★ |
| Opties (opnemen bij geselecteerd modelnummer) |
| Uitgebreide productgarantie |
| WR3 |
3 jaar beperkte garantie |
★ |
| WR5 |
5 jaar beperkte garantie |
★ |
| Plantenweb™controle functionaliteit(9) |
| A01 |
FOUNDATION Fieldbus-besturingsfunctiebloksuite |
★ |
| Diagnostische functionaliteit van Plantweb |
| DA0(20) |
Lusintegriteit HART-diagnostiek |
★ |
| D01(9) |
FOUNDATION Fieldbus-diagnostieksuite |
★ |
| Afdichtingsassemblages(10) |
| S1 |
Gemonteerd op één Rosemount 1199-afdichting |
★ |
| Productcertificeringen |
|
| E8 |
ATEX drukvast en stofcertificering |
★ |
| ik1(11) |
ATEX intrinsieke veiligheid en stof |
★ |
| IA |
ATEX FISCO Intrinsieke veiligheid;alleen voor FOUNDATION Fieldbus- of PROFIBUS PA-protocollen |
★ |
| N1 |
ATEX Type n-certificering en stof |
★ |
| K8 |
ATEX drukvast, intrinsieke veiligheid, type n en stof (combinatie van E8, I1 en N1) |
★ |
| E 4(12) |
TIIS drukvast |
★ |
| E5 |
FM Explosiebestendig, stofontstekingsbestendig |
★ |
| ik5(13) |
FM intrinsiek veilig, niet-vonkend |
★ |
| D.W.Z |
FM FISCO intrinsiek veilig;alleen voor FOUNDATION Fieldbus- of PROFIBUS PA-protocollen |
★ |
| K5 |
FM explosiebestendig, stofontstekingsbestendig, intrinsiek veilig en divisie 2 |
★ |
| C6 |
CSA explosieveilig, stofontstekingsbestendig, intrinsiek veilig en divisie 2 |
★ |
| ik6(7) |
CSA intrinsieke veiligheid |
★ |
| K6 |
CSA en ATEX explosieveilig, intrinsiek veilig en divisie 2 (combinatie van C6, E8 en I1) |
★ |
| E7 |
IECEx drukvast, stofontstekingsbestendig |
★ |
| ik7 |
IECEx intrinsieke veiligheid |
★ |
| N7 |
IECEx Type n-certificering |
★ |
| K7 |
IECEx drukvast, stofontstekingsbestendig, intrinsieke veiligheid en type n (combinatie van I7, N7 en E7) |
★ |
| E2 |
INMETRO Drukvast |
★ |
| ik2 |
INMETRO Intrinsieke veiligheid |
★ |
| IB |
INMETRO FISCO intrinsiek veilig;alleen voor FOUNDATION Fieldbus- of PROFIBUS PA-protocollen |
★ |
| K2 |
INMETRO Drukvast, intrinsieke veiligheid |
★ |
| E3 |
China Vlambestendig |
★ |
| ik3 |
China intrinsieke veiligheid |
★ |
| N3 |
China Type n |
★ |
| EM |
Technisch Reglement Douane-Unie (EAC) Drukvast |
★ |
| IK BEN |
Technisch Reglement Douane-unie (EAC) Intrinsieke veiligheid |
★ |
| km |
Technisch Reglement Douane-Unie (EAC) Drukvast en intrinsieke veiligheid |
★ |
| KB |
FM en CSA explosieveilig, stofontstekingsbestendig, intrinsiek veilig en divisie 2 (combinatie van K5 en C6) |
★ |
| KD |
FM, CSA en ATEX explosieveilig, intrinsiek veilig (combinatie van K5, C6, I1 en E8) |
★ |
| EP(14) |
Republiek Korea Vlambestendig |
★ |
| IK P(15) |
Republiek Korea Intrinsieke veiligheid |
★ |
| KP(16) |
Republiek Korea Drukvast, intrinsieke veiligheid |
★ |
| Goedkeuringen aan boord(7) |
| SBS |
Amerikaans Bureau voor Scheepvaart |
★ |
| SBV(17) |
Bureau Veritas (BV) |
|
| SDN |
De Norske Veritas |
|
| SLL(17) |
Lloyds Register (LR) |
|
| Materiaal voor bouten |
| L4 |
Austenitische 316 RVS bouten |
★ |
| L5 |
ASTM A 193, bouten van klasse B7M |
★ |
| L6 |
Legering K-500 bouten |
★ |
| L8 |
ASTM A 193 Klasse 2, klasse B8M bouten |
★ |
| Weergave- en interface-opties |
| M4(18) |
LCD-display met LOI |
★ |
| M5 |
LCD scherm |
★ |
| Kalibratie certificering |
| Q4 |
Calibratie certificaat |
★ |
| QP |
Kalibratiecertificaat en verzegelde zegel |
★ |
| QG(19) |
Kalibratiecertificaat en GOST-verificatiecertificaat |
★ |
| Certificering van traceerbaarheid van materialen |
| Vraag 8 |
Certificering van traceerbaarheid van materialen volgens EN 10204 3.1 |
★ |
| Kwaliteitscertificering voor veiligheid(20) |
| QS |
Certificaat vóór gebruik van FMEDA-gegevens |
★ |
| QT |
Veiligheid gecertificeerd volgens IEC 61508 met certificaat van FMEDA |
★ |
| Toolkit totale systeemprestatierapporten |
| QZ |
Berekeningsrapport afdichtingssysteemprestaties |
★ |
| Elektrische connector voor leiding(6) |
| GE |
M12, 4-polig, mannelijke connector (eurofast) |
★ |
| GM |
A-formaat Mini, 4-pins, mannelijke connector (minifast) |
★ |
| Configuratieknoppen |
| D4(20) |
Analoog nulpunt en bereik |
★ |
| DZ(21) |
Digitale nul-trim |
★ |
| Tijdelijke bescherming(6)(22) |
| T1 |
Tijdelijke bescherming |
★ |
| Softwareconfiguratie(21) |
| C1 |
Aangepaste softwareconfiguratie
(Zie voor bekabeling de Rosemount 3051Configuratiegegevensblad.Voor draadloos, zie de Rosemount 3051 WirelessConfiguratiegegevensblad.)
|
★ |
| Laag vermogen |
| C2 |
0,8–3,2 Vdc-uitgang met digitaal signaal gebaseerd op het HART-protocol (alleen beschikbaar met uitgangscode M) |
|
| Alarmniveaus(20) |
| C4(23) |
NAMUR alarm- en verzadigingsniveaus, hoog alarm |
★ |
| CN(23) |
NAMUR alarm- en verzadigingsniveaus, laag alarm |
★ |
| CR |
Aangepaste alarm- en verzadigingssignaalniveaus, hoog alarm (vereist C1 en Rosemount 3051Configuratiegegevens Laken) |
★ |
| CS |
Aangepaste alarm- en verzadigingssignaalniveaus, laag alarm (vereist C1 en Rosemount 3051Configuratiegegevens Laken) |
★ |
| CT |
Rosemount Standaard laag alarm |
★ |
| Leidingstekker |
| DOEN |
316 RVS leidingplug |
★ |
| Aardingsschroef(6)(24) |
| V5 |
Externe aardingsschroef |
★ |
| Aansluitmogelijkheden voor spoeling van de onderste behuizing |
| |
Ringmateriaal |
Nummer |
Grootte (NPT) |
| F1 |
316 RVS |
1 |
¼–18 NPT |
★ |
| F2 |
316 RVS |
2 |
¼–18 NPT |
★ |
| F3 |
Legering C-276 |
1 |
¼–18 NPT |
★ |
| F4 |
Legering C-276 |
2 |
¼–18 NPT |
★ |
| F7 |
316 RVS |
1 |
½–14 NPT |
★ |
| F8 |
316 RVS |
2 |
½–14 NPT |
★ |
| F9 |
Legering C-276 |
1 |
½–14 NPT |
★ |
| F0 |
Legering C-276 |
2 |
½–14 NPT |
★ |
| Materiaal tussenpakking onderste behuizing |
| S0 |
Geen pakking voor onderste behuizing |
★ |
| SY(25) |
Thermo-Tork®TN-9000 |
★ |
| NACE-certificaat(26) |
| Q15 |
Certificaat van overeenstemming met NACE MR0175/ISO 15156 voor bevochtigde materialen |
★ |
| Q25 |
Certificaat van overeenstemming met NACE MR0103 voor bevochtigde materialen |
★ |
| HART-revisieconfiguratie(1)(vereist uitvoercode A van het HART-protocol) |
| HR5 |
Geconfigureerd voor HART-revisie 5 |
★ |
| HR7 |
Geconfigureerd voor HART-revisie 7 |
★ |
| Typisch modelnummer: 3051L 2 A A0 D 21 AA F1 |
Goede service in WTL:
> Wij bieden hoge kwaliteit, snelle levering en concurrerende prijs voor Mitsubishi Servo Motor en Servo Drive.
> Stuur uw offerteaanvraag om de laatste prijs te ontvangen.
> Normaal gesproken verzenden we de artikelen binnen 1-2 weken na ontvangst van de betaling.
> Wij kunnen naar u verzenden via UPS/DHL//EMS/Fedex.Neem contact met ons op en wij zullen uw favoriete manieren gebruiken.
> We hebben een grote voorraad en de prijzen zijn variabel, dus soms zijn de prijzen die we plaatsen niet nauwkeurig.
Neem indien nodig contact met ons op voor specifieke prijzen.
ONS BELANGRIJKSTE MERK:
Uw bericht moet tussen de 20-3.000 tekens bevatten!
