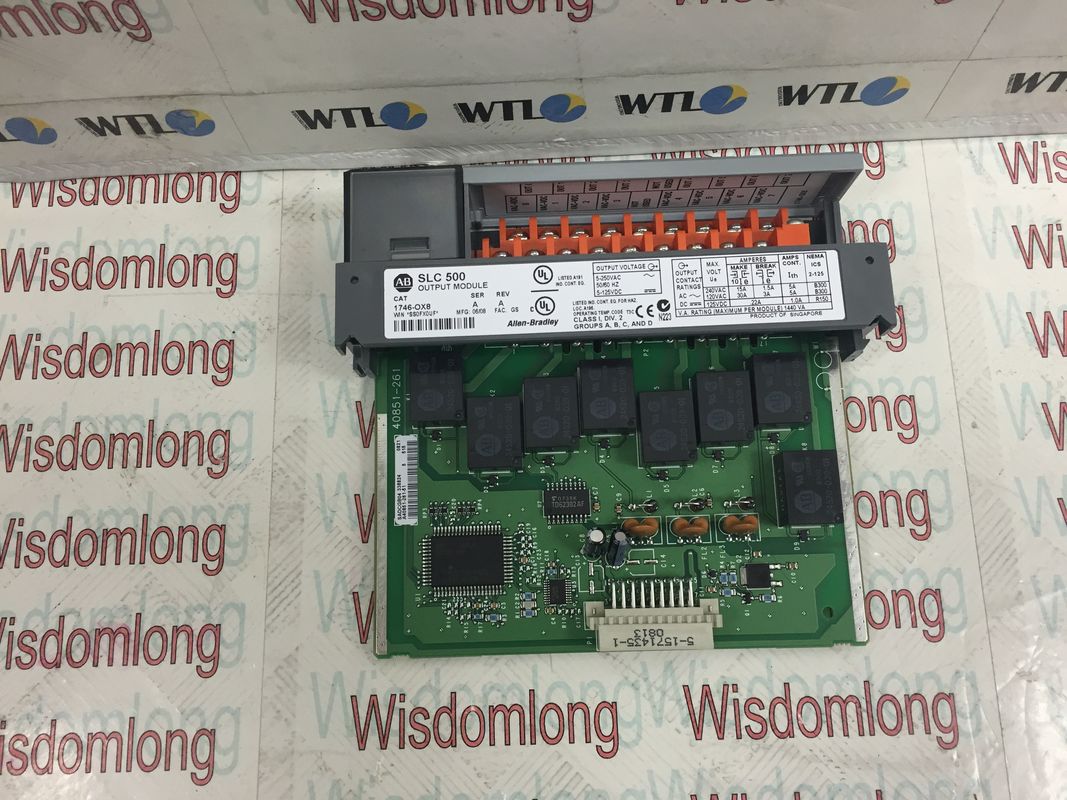

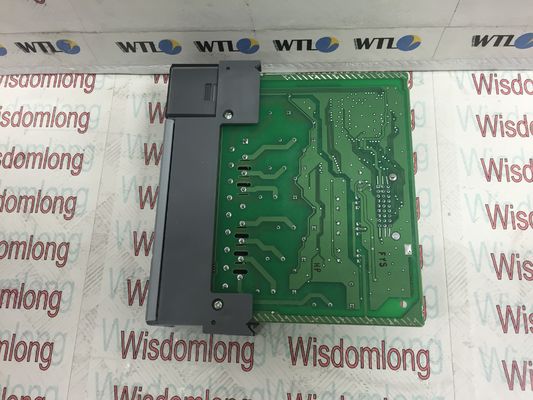

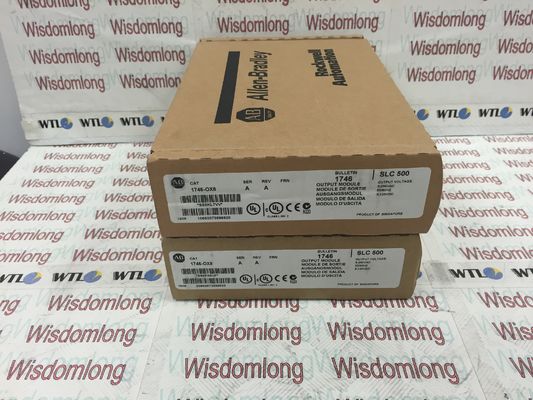

AB 8 Output SLC 500 de Digitale Module 1746-OX8 van de Contactoutput

AB 8 uitgangen SLC 500 digitale contactuitgangsmodule 1746-OX8

Specificaties voor digitale contactuitgangsmodule 1746-OX8
Fabrikant Rockwell Automation
Merk AB
Onderdeelnummer/catalogus nr. 1746-OX8
Serie SLC 500
Moduletype Digitale contactuitgangsmodule
Bedrijfsspanning 5-265 Volt AC of 5-125 Volt DC
Uitgangen 8
Uitgangstypes GEEN relaiscontact
Stroom/uitgang (120 VAC) 3 ampère
Stroom/uitgang (24 VDC) 1,2 ampère
Backplane Stroom 85-90 milliampère
Toepassingen Individueel geïsoleerd hoogstroomrelais
Staprespons 60 milliseconden erin, 2,5 milliseconden eruit
Bedrijfsschok 10 g
UPC 10662073896620

ANDERE SUPERIEURE PRODUCTEN

Over digitale contactuitgangsmodule 1746-OX8

De AB 1746-OX8 is een SLC 500 digitale I/O-module.Deze uitgangsmodule wordt geleverd met 8 high-current relaiscontactuitgangen die individueel geïsoleerd zijn.Het is ook een NO-relaisuitgangsmodule met relaiscontactvermogens met een maximum van 30 A elk voor maak en verbreek bij 120 Volt AC en een maximum van 15 A maak en 1,5 A verbreek bij 240V AC.Bij een continue 5 A voor beide wisselspanningen heeft de module een inschakelvermogen van 3600 VA en een uitschakelvermogen van 360 VA.Voor gelijkspanningen is de maximale in- en uitschakelwaarde elk 0,22 A bij 125 volt gelijkstroom en beide 1,2 A elk bij 24 volt gelijkstroom.Continu 1 A bij 125 Volt DC en 2 A bij 24 Volt DC hebben beide een in- en uitschakelpunt van 28 VA.Bij deze module zijn statusindicatoren beschikbaar.Het kan in een chassis worden gemonteerd en heeft een open behuizing.U moet onthouden dat u de module alleen installeert en verwijdert als er geen stroom op het chassis staat.

Hij heeft een uitgangsstroom van 3 A bij 120 Volt AC en een uitgangsstroom van 1,2 A bij 24 Volt DC.De bedrijfsspanning van deze module varieert van 5-125V AC en 5 tot 265 Volt DC.Het stroomverbruik van de backplane bij 5 Volt DC is 0,085 A en 0,090 A bij 24 Volt DC.Het heeft ook een maximale weerstandsbelastingsignaalvertraging van 10 milliseconden voor zowel UIT als AAN.De minimale belastingsstroom van deze module is 10 mA bij 5 volt gelijkstroom en de maximale uitschakellekkage is 0 mA.Merk op dat de continue stroom per module beperkt moet worden tot 1440 VA.Deze module heeft een NEMA-standaard ICS 2 tot 230 ruisimmuniteit en elektro-optische isolatie van 1500 Volt tussen de I/O-terminals en besturingslogica.Het bedrijfstemperatuurbereik van deze module, met name voor de lucht rondom het systeem, is van 0 tot 60 graden Celsius en de opslagtemperatuur varieert van -40 tot 85 graden Celsius.De werkende trilling heeft een verplaatsing van 0,015 inch piek bij 5 tot 57 Hertz en een versnelling van 2,5 g bij 57-2000 Hertz.De bedrijfsschok van deze module is 10 g.De 1746-OX8 module heeft een warmteafgifte van 0,825 watt per punt, een minimale dissipatie van 2,590 watt en een totale dissipatie van 8,60 watt.
