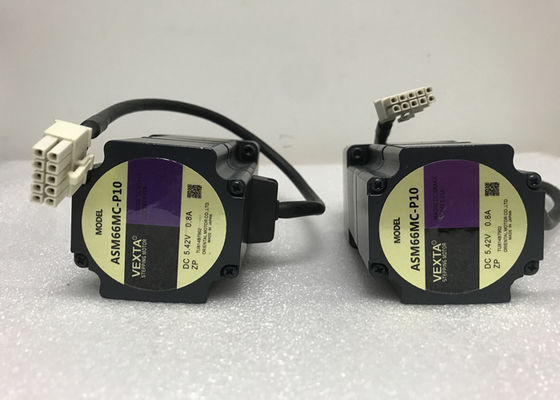

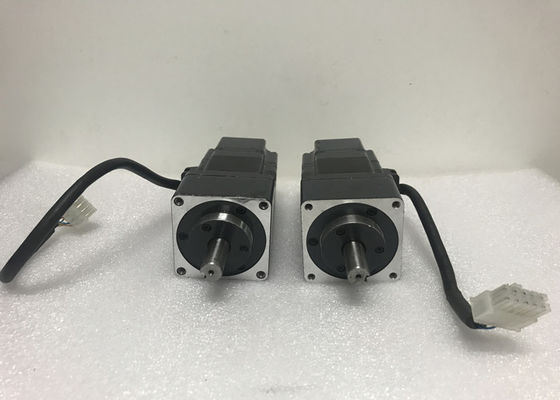

ASM66MC-P10 Industriële Servomotor Closed Loop Control Alphastep Motor VEXTA DC 5.42V

ASM66MC-P10 Industriële servomotor met gesloten schakeling Alphastep motor VEXTA DC 5.42V

Specificaties van ASM66MC-P10 industriële servomotor

• Motortype gesloten motor
• Frame Grootte 2,36 inch.
• Vermogen Invoer AC versnellingskoers (X:1) 10:1 As/versnellingsbak
• Type TH Geaangedreven schacht enkel elektromagnetisch
• Resolutie van de rem (resolutieinstelling: 1000 P/R) 0,036 °/puls
• Rotorenertie (oz-in2) 3.1 oz-in2 RoHS-conform Geen veiligheid
• Normen UL CSA EN CE CE-markering Richtlijnen voor lage spanning EMC-richtlijnen Isolatieklasse Klasse B (266oF [130oC]),
• UL/CSA: Erkend als klasse A 221oF (105oC)
• Isolatieweerstand minimaal 100 MΩ gemeten door een 500 VDC-megger tussen de frame-winding en de frame-elektromagnetische remwinding.Dielectrische sterkte Voldoende om gedurende één minuut het volgende te weerstaan:: Frame-Windings 1,5 kV 50 of 60 Hz,
• Frame-elektromagnetische remwikkelingen 1,0 kV 50 of 60 Hz
• Omgevingsvochtigheid 85% of minder (niet-condenserend)
• Werkklimaat Geen corrosieve gassen, stof, water of olie.

AlphaStep gesloten loop stepper motor systemen

De AlphaStep gesloten lus besturingssystemen van Oriental Motor verrichten nauwkeurige positioneringsoperaties met gemak.De AlphaStep beschikt over een uniek besturingssysteem dat de voordelen van "open loop control" en "gesloten loop control" combineert.

Met het besturingssysteem AlphaStep wordt de positie van de motor altijd gecontroleerd en schakelt de bestuurder automatisch afhankelijk van de situatie tussen de twee besturingssystemen.Onder normale omstandigheden wordt de werking van de motor gecontroleerd en wordt de bediening uitgevoerd met behulp van een open lus zoals bij een standaard stappenmotorAls er een fout optreedt tussen het commando en de motorpositie als gevolg van een belasting of iets dergelijks, schakelt het systeem onmiddellijk over op een gesloten lus als een servomotor.Dit corrigeert de positie en snelheid behoud van de gewenste werkingDe combinatie van deze twee besturingsmethoden zorgt voor een hoge betrouwbaarheid en prestaties.

Om de toepassingen van stappenmotoren uit te breiden, biedt Oriental Motor veel verschillende productreeksen aan die zijn ontworpen met verschillende vermogensspecificaties en verschillende functies.Een breed spectrum van variaties is beschikbaar binnen elke serie, aangezien de producten beschikbaar zijn in vele framegroottes en vooraf geassembleerde opties, zoals elektromagnetische remtypen, versnellingsvormen of lineaire en roterende actuatorproducten.

Kenmerken

• De AS-serie zorgt voor een soepele, lage snelheid en zeer lage trillingen dankzij de micro-stepping-aandrijving.die het mogelijk maakt om in zeer kleine hoeken te stappen.
• Ingebouwde alarmmogelijkheid - Wanneer een belasting die de motorcategorie sterk overschrijdt, wordt waargenomen of wanneer de uitgangsas van de motor tijdens de werking wordt beperkt, geeft de bestuurder een waarschuwingssignaal uit.in een verticaal verplaatsingsapparaat, kan bij het detecteren van dit alarm de elektromagnetische rem worden ingeschakeld om te voorkomen dat een bewegende sectie en het werk vallen.
• Vooraf ingestelde snelheidsfilter - De filtertijdconstante die de motorrespons bepaalt, kan in 16 stappen worden ingesteld.
• Vooraf ingestelde werkstroom - Het niveau van de motorstroom tijdens de werking kan worden ingesteld tussen 6 en 100% (maximaal) in 16 stappen.
• Vooraf ingestelde resolutie - De motorresolutieniveaus kunnen in vier stappen worden ingesteld: 0,72°/puls, 0,36°/puls, 0,072°/puls en 0,036°/puls.

AS-serie Standaardtype

AS46AA AS66AA AS69AA AS98AA AS911AA AS46MA
AS66MA AS69MA AS98MA AS66A AS69AC AS98AC
AS911AC AS66MC AS69MC AS98MC AS66AS AS69AS
AS98AS AS911AS AS66MS AS69MS AS98MS
