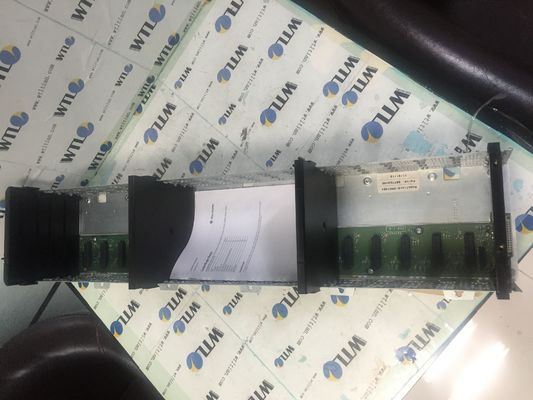

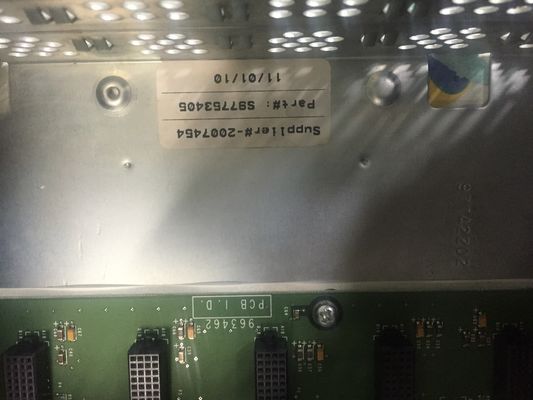

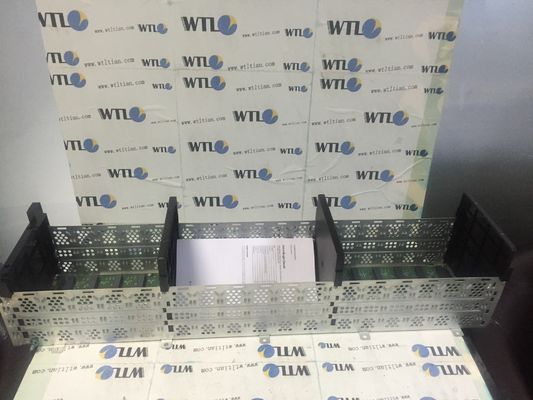

AB 2.8 A/2.8 A Chassismodule uit de ControlLogix-serie 1756-A17

AB 2.8 A/2.8 A Chassismodule uit de ControlLogix-serie 1756-A17

Specificaties voor Chassis Module 1756-A17 uit de ControlLogix-serie

• Fabrikant Rockwell Automation
  Merk AB
  Bedrijfstemperatuur, serie C -25…+60 °C (-13…+140 °F)
  Bedrijfstemperatuur, serie B 0°C tot +60°C (+32°F tot +140°F)
  Aantal montagelipjes Tien (10)
  Oriëntatie Horizontaal
  Backplane-stroom bij 24 VDC 2,8 A/2,8 A
  Backplane Stroom @ 5.1VDC 15 A/6 A
  Backplane Stroom @ 3.3VDC 4A/4 A
  Backplane Stroom @ 1.2VDC 1.5 A
  Aantal slots Zeventien (17) slots
  Opslagtemperatuur -40°C tot +85°C (-40°F tot +185°F)
  Relatieve luchtvochtigheid 5 tot 95% (zonder condensatie)

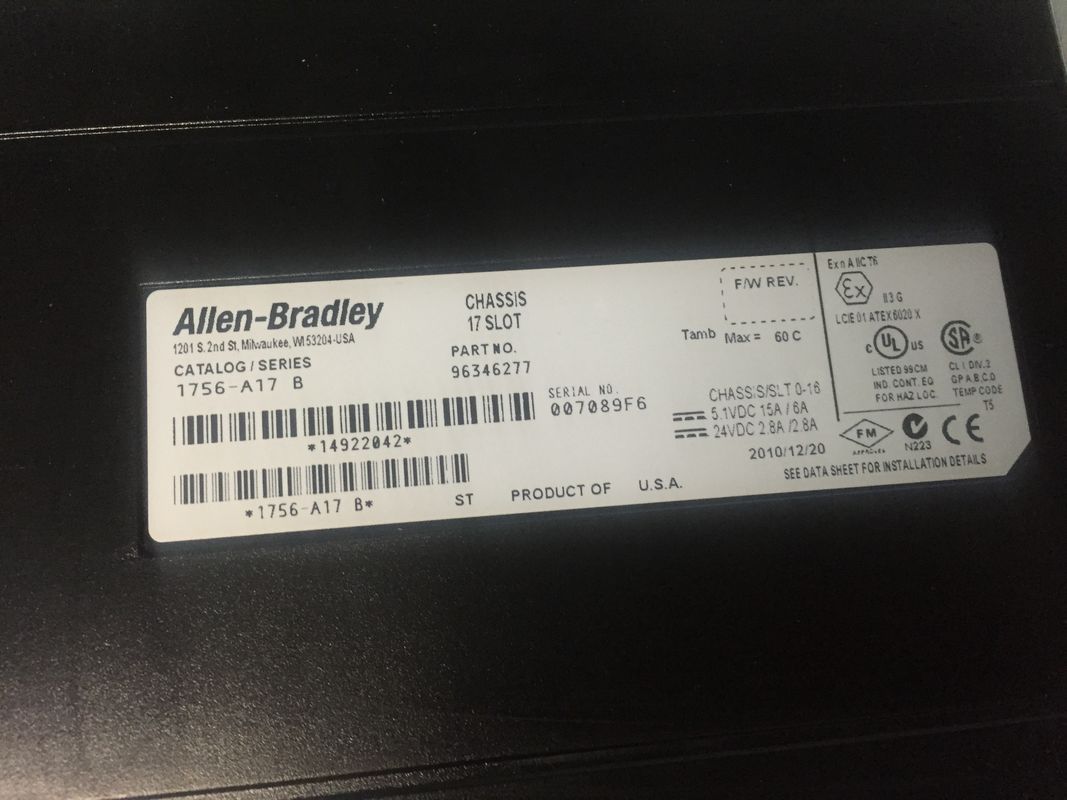

  Onderdeelnummer/catalogus nr. 1756-A17
  Serie ControlLogix
  Moduletype Chassis
  Montage Paneelmontage
  Draadmaat Functionele aarding - 8,3 mm2 (8 AWG) massieve of gevlochten koperdraad geschikt voor 90 °C (194 °F) of hoger Beschermende aarding - 2,1 mm2 (14 AWG) massieve of soepele koperdraad geschikt voor 90 °C ( 194 °F) of hoger
  Sleuven 17
  Vermogensdissipatie (max.) 6 watt
  Afmetingen 30 x 36 x 8 inch
  Gewicht 4,8 pond (2,2 kilogram)
  Behuizing geopend
  Moederbordstroom (5 volt gelijkstroom) 10 ampère
  Moederbordstroom (24 volt gelijkstroom) 2,8 ampère
  UPC 10612598129291

ANDERE SUPERIEURE PRODUCTEN

De AB 1756-A17 is een ControlLogix-component.Dit is een chassis met 17 sleuven dat wordt gebruikt om ControlLogix-modules te monteren, waaronder processors, I/O-modules, speciale modules en uitgebreide partnermodules.

De 1756-A17 biedt een modulebehuizing inclusief de noodzakelijke backplane-aansluiting om interne module-aansluiting en distributie van busvoeding mogelijk te maken via de ingebouwde elektronische circuits en heeft montagesleuven in het chassis.Het heeft een stroomverbruik van 1,5 A @ 1,2 VDC;4A/4A bij 3,3 V DC;15 A/6 A bij 15 A/6 A en 2,8 A/2,8 A bij 24 VDC.

De 1756-A17 ondersteunt alleen horizontale montage en vereist een minimale kastmaat of beschikbare ruimte van 76,2 x 91,4 x 20,3 cm (30 x 36 x 8 in.).De meegeleverde 10 montagelipjes maken directe paneelmontage op het subpaneel van de behuizing mogelijk voor gemakkelijke en snelle installatie.Dit chassis weegt 2,20 kg (4,8 lb).

Bij het monteren van een 1756-A17-chassis met ControlLogix-chassis in de buurt, zijn specifieke ruimtevereisten 10,2 cm (4,0 inch) plus de breedte van de voeding (linkerkant), 7,7 cm (3,0 inch) plus de breedte van de voeding (rechts zijkant), 15,3 cm (6,0 in.) speling boven en 5,1 cm (2,0 in.) speling onder.

De 1756-A17 zijn verkrijgbaar in 3 chassisrevisies, met name serie A, B en C. Serie C biedt specifiek verbeterde sleufrichtlijnen, ventilatie, hardere montagetabs, extra gaten voor montagetabs en extra aardingsschroef voor aansluiting op de paneelaarding.

Het 1756-A17-standaardchassis bevat inherente tijdstempelmogelijkheden voor SOE-toepassingen.De achterplaat van het chassis verdeelt de stroom naar elk van de modules binnen het chassis door een communicatiepad met hoge snelheid tussen de modules te bieden.Het vereist een Bulletin 1492 bedradings-IFM of een RTB om alle veldbedrading aan te sluiten.Het 1756-A17 standaardchassis biedt eenvoudig onderhoud met de RIUP-functie.Om vervangingsfouten te voorkomen, biedt het ook elektronische sleutels.In het geval van een systeem- of veldfout helpt de uitgebreide diagnostische functie de fout te identificeren.Het is compact, kosteneffectief en gemakkelijk compatibel met items zoals de PanelView-operator.
