Digitale I/O de moduleinput 32 1756-IB32 van AB ControlLogix

AB ControlLogix digitale I/O-module Ingangen 32 1756-IB32

Specificaties voor digitale I/O-module Ingangen 32 1756-IB32

Fabrikant Rockwell Automation
Merk AB
Onderdeelnummer/catalogus nr. 1756-IB32
Serie ControlLogix
Ingangen 32
Moduletype Digitale DC-ingangsmodule
Aantal ingangen Tweeëndertig (32) ingangen
Ingangsspanning 12-24 Volt DC Sink
Bedrijfsspanningsbereik 10-31,2 volt gelijkstroom
Module Keying Elektronisch
Ingangsvertragingstijd 2 milliseconden plus geselecteerde filtertijd
Maximale bedrijfsstroom 5,5 milliampère
Minimale bedrijfsstroom 2 milliampère bij 10 volt gelijkstroom
Maximale ingangsstroom, off-state 1,5 milliampère
Ingangsvertragingstijd, UIT naar AAN Hardwarevertraging: max. 380 µs + filtertijd
Ingangsvertragingstijd, AAN tot UIT Hardwarevertraging: max. 420 µs + filtertijd
Backplane Stroom bij 5 Volt 120 milliampère
Vermogensdissipatie (max.) 6,2 W bij 60 °C (140 °F)
Backplane Stroom bij 24 Volt 2 milliampère
Backplane Stroom bij 5,1 Volt 100 milliampère
Thermische dissipatie 21,1 BTU/uur bij 60 °C (140 °F)
UPC 10612598171306
Verwijderbaar klemmenblok(ken) 1756-TBCH 1756-TBSH

ANDERE SUPERIEURE PRODUCTEN

Over digitale I/O-module Ingangen 32 1756-IB32

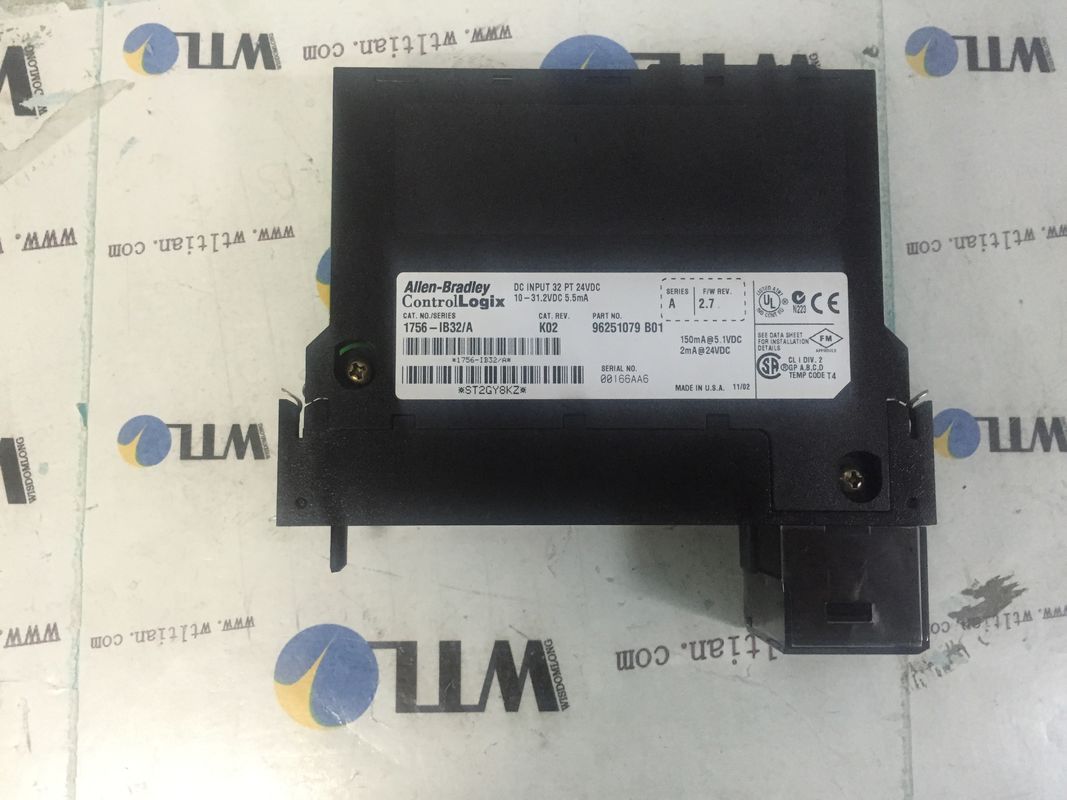

De AB 1756-IB32 is een ControlLogix digitale I/O-module.Deze ingangsmodule maakt deel uit van het ControlLogix-systeem en heeft 32 ingangen beschikbaar in 2 groepen, met 16 punten in elke groep.Het wordt op een ControlLogix-chassis gemonteerd met behulp van de vereiste verwijderbare klemmenblokbehuizing, of RTB, zoals de AB 1756-TBCH of 1756-TBS6H.Deze module neemt een enkel slot van het ControlLogix-chassis in beslag en wordt geleverd met een open behuizing.De 1756-IB32 module heeft een bedrijfsspanningsbereik van 10 tot 31,2 Volt DC en een nominale ingangsspanning van 24 Volt DC.Het heeft een spanningscategorie van 12/24 volt DC-sink, een stroomverbruik van 120 mA bij 5,1 volt en 2 mA bij 24 volt, en een totaal vermogen van de backplane van 0,66 W. Het maximale vermogensverlies is 6,2 W bij 60 graden Celsius , terwijl de thermische dissipatie 21,1 BTU/uur is, ook bij 60 graden Celsius.

De AB 1756-IB32 ControlLogix digitale I/O-module heeft ook een maximale inschakelstroom van 250 mA, die zonder activering in 22 milliseconden afneemt tot minder dan 37%.In uitgeschakelde toestand is de maximale stroom 2,27 mA en de maximale spanning 5 volt.De ingangsvertragingstijd voor de off-to-on en on-to-off processen verschilt.Voor het off-to-on-proces is er een hardwarevertraging van maximaal 380 microseconden plus een door de gebruiker configureerbare filtertijd van 0, 1 of 2 milliseconden.De aan-naar-uit vertragingstijd omvat de hardwarevertragingstijd van maximaal 420 microseconden plus de door de gebruiker configureerbare filtertijd van 0, 1, 2, 9 of 18 milliseconden.

De AB 1756-IB32 is een High-Density Discrete invoermodule die behoort tot de ControlLogix-productfamilie van Programmable Automation Controllers (PAC).Deze module beschikt over tweeëndertig (32) ingangskanalen, gegroepeerd in twee (2) met zestien (16) kanalen per groep.

Het kan worden geïnstalleerd in een lokaal I/O-rack of gedistribueerd I/O-chassis of in een stand-alone of Distributed Control Systems (DCS) zoals AB's Plant PAx.Zodra deze module is ingevoerd via de hardwareconfiguratie, zijn de parameters van de module toegankelijk, zoals de algemene eigenschappen van de module met belangrijke parameters van compatibele keying en slottoewijzing.Deze module heeft ook een configureerbare Request Packet Interval (RPI), Module Inhibition, Reactie op communicatiefout en Geplande verbinding via ControlNet.Elk kanaal van deze module heeft configureerbare filterinstellingen om de reactietijd van de module op signalen nauwkeurig af te stemmen.Deze aanpassing is handig in toepassingen waar discrete signalen onregelmatig zijn en worden blootgesteld aan ruis.Deze functie helpt vals-positieve negatieve metingen te voorkomen.

Deze module is ook voorzien van de mogelijkheid tot zelfdiagnose via de module-info, waar de diagnostische status van de module kan worden gecontroleerd, zoals kleine en grote fouten.Het kan ook de status van de ControlLogix-backplane detecteren waarop de module is aangesloten.

Deze module wordt geleverd met een verwijderbaar aansluitblok (RTB).Deze RTB maakt modulaire vervanging van een defecte module mogelijk en zorgt voor eenvoudige bedrading van de signalen.Compatibele RTB's voor deze module zijn 1756-TBCH 1756-TBS6H of een RTB met 36 aansluitingen.
