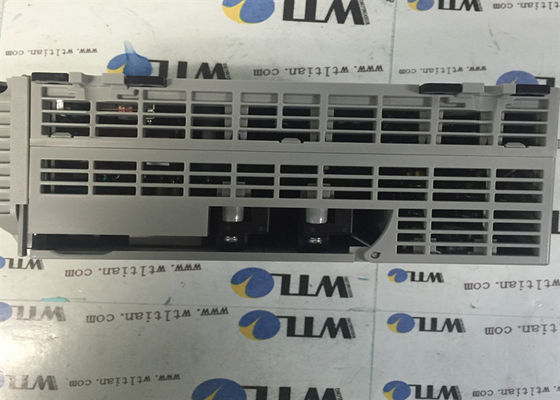

De Digitale I O Module van AB 1769-ECR ControlLogix

De Digitale I O Module van Allen-Bradley 1769-ECR ControlLogix

Specificaties voor 1756-L55M12

Merk AB
Fabrikant Rockwell Automation
Reeks CompactLogix
Merk AB
Moduletype Rechtereinde GLB
Het artikelnummer/catalogiseert Geen 1769-ECR
De stroom trekt bij 5.1V gelijkstroom 5 mA
Productregel CompactLogix
De stroom trekt bij 24V gelijkstroom 0 mA
Moduletype Rechtereindeglb Module
Werkende hoogte 2000 m (6562 voet)
Het verschepen Gewicht 2 pond.
Noordamerikaanse temperaturencode T3C
Het verschepen Dimensies 8X8X5 binnen.
CEI-temperaturencode T4
Het verschepen gewicht, ong. 130 g (0,286 pond)
Reeks A en B
Bijlagetype classificatie niets (open stijl)
Werkende Temperatuur 0 -60 °C of 32-140 °F
Verwijdering en Toevoeging onder Macht (RIUP) Gesteund niet
De maximumbusstroom trekt 5 mA bij 5 volts van gelijkstroom
Werkende Trilling 5 g, 10… 500 Herz
Backplane Huidige 1,4 Ampèren bij 24 Volts
Het werkende Schokdin spoor zet op: 20 g; Het Comité zet op: 30 g
Machtsconsumptie 33,6 Watts
Machtsdissipatie 7,5 Watts
UPC 10662468993040
UNSPSC 32151703

ANDERE SUPERIEURE PRODUCTEN

Ongeveer 1756-L55M12

AB 1769-ECR is een Rechtereindeglb (ECR) module die met de CompactLogix-controlemechanismereeks wordt gebruikt. Deze module functioneert als busbegeindiger, die het FlexBus-schakelschema eindigen, die het eind van de CompactLogix-assemblage signaleren. Deze module is noodzakelijk om de CompactLogix-configuratie te kwalificeren. 1769-ECR kenmerkt een stroom trekt van 5 mA bij 5,1 VDC. Het heeft een werkende hoogte van 2000 m of 6562 voet en weegt ongeveer 130 gram of 0,286 pond. Het heeft een open classificatie van de stijlbijlage, een werkende temperatuur van 0 -60 °C of 32-140 °F) terwijl de opslagtemperatuur -40 tot 85 °C is (- 40 tot 185 °F en relatieve non-condensing vochtigheid van 5-95%. Het moet bij een plaats met trilling die worden geïnstalleerd 5 g, 10-500 Herz niet overschrijden. Het heeft ook een werkende schokclassificatie van 20g wanneer DIN-het spoor en 30g wordt opgezet wanneer het CompactLogix-systeem direct aan de bijlage wordt opgezet. 1769-ECR moet slechts worden geïnstalleerd of worden verwijderd wanneer de macht wordt verwijderd uit het systeem. De verwijdering of de toevoeging onder macht zal controlemechanismefout en onderbreking veroorzaken die niet wenselijk vooral met functioneel en actief een besturingssysteem is. Om 1769-ECR te installeren, moet de bushefboom van zijn bezette positie worden opgeheven. Zodra gedaan, richt de ECR module samen met de gidsgroeven en duw zacht de ECR module tot het en overeenkomstig de CompactLogix-module aangrenzend is. Nam de bushefboom in dienst om de ECR module te verbinden en FlexBus te sluiten. Als de weerstand tijdens de overeenkomst van de bushefboom wordt gevoeld, inspecteer als ER behoorlijk aan de module en de gidsgroef wordt gericht.

AB 1769-ECR is een rechtereinde GLB of begeindiger dat het eind van de communicatie bus van een controlemechanisme 1769 eindigen. Het heeft een maximumbusstroom van 5 mA bij 5V gelijkstroom trekken. Het komt met een werkende hoogte van 6562 voet en een benaderend het verschepen gewicht van 0,286 pond. Het heeft een open-typebijlage om veiligheid te verzekeren en het kan aan bepaalde voorwaarden aanpassen om het risico van brand en verwonding te verminderen. Om aan gezondheid en veiligheidsvoorschriften te voldoen, zou 1769-ECR met IP54-bescherming wanneer toegepast in streek 2 milieu's moeten worden geïnstalleerd omdat het geen tolerantie voor zonlicht en andere UVstralingsbronnen heeft. 1769-ECR heeft een werkende temperatuur van 32 - 140 die gr. F in koude, droge hitte, en thermische schokomgevingen worden getest. Het heeft een niet-in werking stelt temperatuur van 40 - 185 die onverpakte gr. F tijdens koude, droge hitte, en thermische schok wordt getest. Ook 1769-ECRhas 5 - bereiken noncondensing relatieve vochtigheid van 95% en zijn trilling 5 g bij 10 - 500 Herz getest tijdens het werken. Het heeft een werkende schok is 20 g op een DIN-spoor opzet en 30 g op een paneel zetten op. Zijn niet-in werking stelt schok is 30 g op een DIN-spoor en 40 g op een Comité zetten op.
