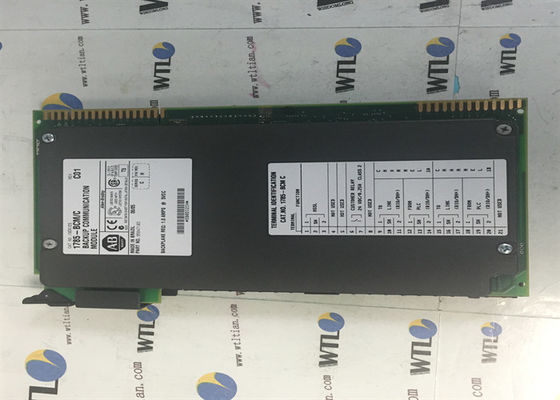

AB/Rockwell Automation 1785-BCM ControlLogixplc Programmeerbaar Logicacontrolemechanisme

Programmeerbaar de Logicacontrolemechanisme van AB/PLC van Rockwell Automation 1785-BCM ControlLogix

Beschrijving:

AB 1785-BCM is een Reserve Communicatie Module (BCM) die wordt gebruikt om hoge snelheidsoverschakeling van communicatie weg te verstrekken gebruikend Gegevensweg plus (DH+) en het Verre I/O protocol (van RIO). Het wordt gebruikt voor overtollige PLC5-bewerkerconfiguratie en compatibel systeem voor gebruik met PLC5-bewerkers zoals plc-5/15 reeksb, -5/20, -5/25, -5/30, -5/40, en -5/60 bewerkers.

Technische Beschrijvingen voor 1785-BCM
Fabrikant Rockwell Automation
Moduletype Reserve Communicatie Module
Certificatie UL – Industrieel Controlemateriaal, E65584 CSA – Klasse 1, Afdeling 2, LR69960C
Operationele Temperatuur 0 Gr. Celsius aan 60 Gr. Celsius (32 Gr. Fahrenheit aan 140 Graad Fahrenheit)
HSSL communiceert met 1,2 Megabaud
(Weerstand biedend) klantenrelais .25A @ 24V gelijkstroom
Het sluitenplaatsen tussen 8 en 10 tussen 34 en 36
Moduleplaats 1771 I/O (lokale) Chassis
Compatibele bewerkers plc-5/15 reeks B, -5/20, -5/25, -5/30, -5/40, en -5/60
Merk AB
Het artikelnummer/catalogiseert Geen 1785-BCM
Interface 1 van de hoge snelheids Periodieke Verbinding
DH+/RIO Interface 2
Telegraferende Wapen 1771-WG
Bus Volgzame Communcations Lokale PCI 2,3
LEDs 1 Diagnose/Status per Kanaal
Max Modules Per System 4
Gewicht 0,3 pond (0,1 kg)
Het met een laag bedekken van Conforme Laag
Vereiste Externe Macht niets
Typisch Mej. 29 AC van de Signaalvertraging (weg) (+/- 8)
Typisch Mej. 30 gelijkstroom-van de Signaalvertraging (weg) (+/- 7)
Afmetingen 4,5 x 12,4 x 6,3 binnen (115 x 317 x 160 mm)
UPC 10612598

ANDERE SUPERIEURE PRODUCTEN

Ongeveer 1756-L55M12

AB 1785-BCM is een erfenis communicatie module die met het PLC5-controlemechanismeplatform wordt gebruikt. Deze module is een enig-groefchassis dat wordt gebruikt om communicatie overtolligheid en overschakelingsvermogen van een primaire PLC bewerker aan een reserveplc5-bewerker te verstrekken. Deze module kan de Weg van hoge snelheidsgegevens plus (DH+) verstrekken en de Verre I/O communicatie (van RIO) steun via de hoge snelheids periodieke verbinding (HSSL) met overschakeling versnelt aan 1,2 Megabaud.

1785-BCM kenmerkt ook een interne buffer die tot 4K-Woorden bedragen en geschikt om overschakeling in verschillende gebeurtenissen zoals stroomuitval, bewerkerfout met inbegrip van 1785-BCM de fout van de partnermodule in werking te stellen. Bovendien, kan de overschakeling ook tijdens handoverschakeling gebeuren van LOOPPAS op PROGRAMMAwijze, VERRE LOOPPAS aan VERRE PROGRAMMAovergang en rem-LOOPPAS en VERRE veranderde Testmodus.

1785-BCM is compatibel voor gebruik met een verscheidenheid van PLC5-bewerkers zoals plc-5/15 reeksb, -5/20, -5/25, -5/30, -5/40, en -5/60 bewerkers. Het is geïnstalleerd aan een 1771 I/O chassis met het sluitenplaatsen tussen 8 en 10 of tussen 34 en 36. Het vereist gebruik van een Bedradingswapen met 1771-WG van het catalogusaantal voor snelle beëindiging van communicatie draden aan 1785-BCM.

Wanneer het gebruiken van BCM, input en output worden de modules niet toegelaten om in dezelfde chassis worden geïnstalleerd waar de bewerker en BCM geïnstalleerd zijn. De I/O modules moeten ver worden geïnstalleerd, handelend als verdeelde I/O posten
