Beschrijving voor 1771-IXE:

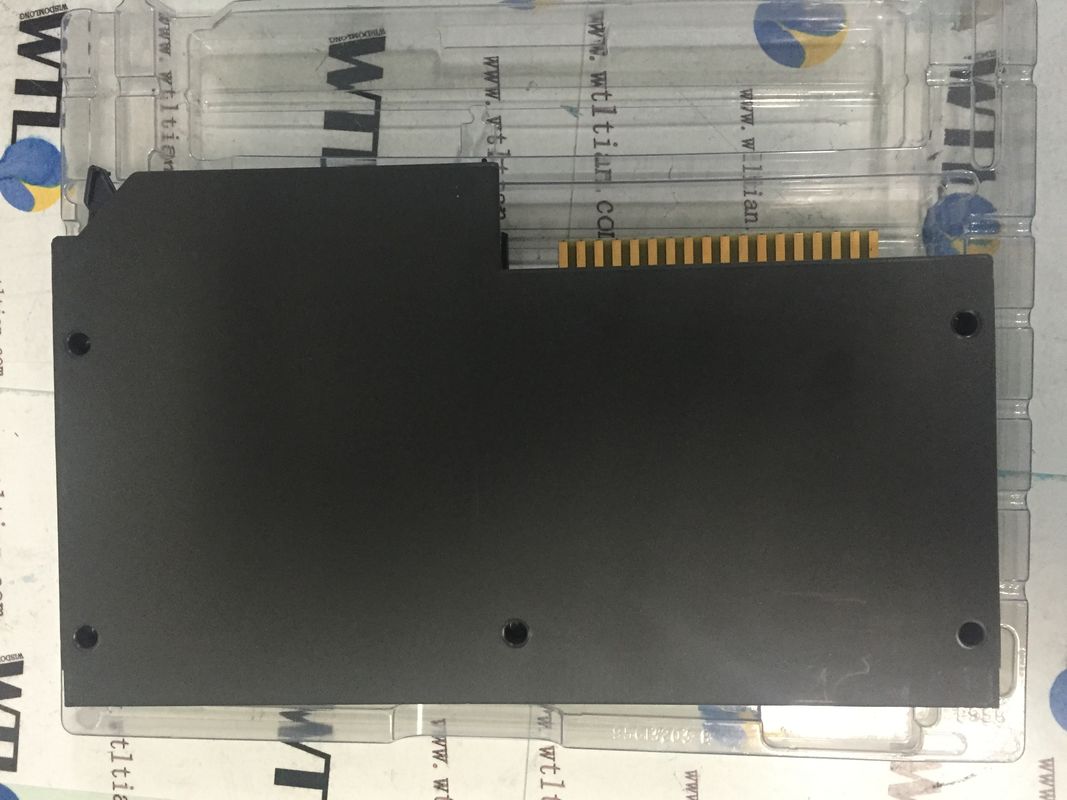

De module 1771-IXE is beschikbaar bij AB/Rockwell Automation. Het is een geïsoleerd type van analoge inputmodule van AB/Rockwell Automation-PLC 5 reeksen controlemechanismen en controlemechanismecomponenten. 1771-IXE isoleerde analoge inputmodule kan met alle PLC 5 reeksenbulletin 1771 chassis worden gebruikt. Het verscheept met 1771-WI een AB telegraferend wapen het waarmet voor verrichting moet worden verbonden. 1771-IXE isoleerde analoge inputmodule is zowel een module van de thermokoppelinput als een module van de millivoltinput.

Technische Beschrijvingen voor 1771-IXE
Fabrikant Rockwell Automation
Merk AB
Reeksplc 5
Het artikelnummer/catalogiseert Geen 1771-IXE
Moduletype Thermokoppel/Milivolt-Inputmodule
Nr van input 8, alle zelfde type of 4 elk van 2 verschillende types
Kanaalupdate 50 milliseconds/8-kanaal; 15 beetjes + teken
Type van thermokoppelinput Type E, J, K, T, R en S
Het Type E, J, K, R, S van voltagewaaier, T +/- 99,99 mV
Het Type van weerstandsinput +/- 100 mV
Huidige N/A Waaier
Koude Verbindingscompensatie 0-60 Gr. Celsius
Gegevensindeling BDC met 4 digits; 2 aanvullingsbinair getal; Geschroeid Omvangsbinair getal
Backplane Huidige 750 Miliamperes
Resolutie 1 Gr. Celsius; 1 gr. Fahrehheit
Vereiste Externe Macht niets
Bewerkerverenigbaarheid Om het even welke ab-bewerker die I/O 1771 en Blokoverdracht gebruiken
Modelstatus earlier model
Kaliberbepalings auto-Kaliberbepaling (compensatie en aanwinst)
Chassisverenigbaarheid Om het even welke 1771 I/O Chassis
Typisch Mej. 45 AC van de Signaalvertraging (weg) (+/- 15)
Typisch Mej. 50 gelijkstroom-van de Signaalvertraging (weg)
Opzettend Monteerbaar Rek
Aantal van I/O het Drijven 8 Verschil
UPC 10612598114280

ANDERE SUPERIEURE PRODUCTEN

Ongeveer 1756-L55M12

AB 1771-IXE is PLC 5 Analoge Inputmodule. Het is een Thermokoppel/Millivoltinputmodule. Deze module gebruikt Gelezen Blokoverdracht en schrijft (BTR) en (BTW) instructies aan de gegevenswoorden van de overdrachtinput van zijn geheugen aan de PLC bewerker. 1771-IXE vereist een enig-groef voor installatie in een 1771 I/O chassis en vergt geen externe voeding. De module 1771-IXE heeft 8 het drijven differentiële input voor thermokoppel of millivoltinputwaaiers dat types E, J, K, T, R, en s-thermokoppels en +/-100 millivolts omvatten. Of 8 input toegestaan van hetzelfde type of 4 wordt elk van 2 verschillende types. 1771-IXE omvat koude verbindingscompensatie met een waaier van 0 tot 60 graden van Celsius en de nauwkeurigheid van +/0,5 graadcelsius. Het heeft een verkiesbare temperatuurschaal van Celsius of Fahrenheit met een temperatuurresolutie van 1 graad Celsius of 1 graad Fahrenheit en een millivoltresolutie van 10 µV.

AB 1771-IXE vereist een backplane huidige lading van 750mA bij 5V en heeft een tijd van de kanaalupdate van 50 milliseconden per 8 kanalen. Zijn bedrading wordt verbonden met het gebied 1771-WI bedradingswapen eliminerend de behoefte om de draden los te maken wanneer het vervangen van de module. 1771-IXE heeft een maximummachtsdissipatie van 4,25 Watts en maximum thermische dissipatie van 14,5 BTU/hour. De het sluitenbanden moeten tussen spelden 20 tot 22 en spelden 24 tot 26 worden gezet die slechts deze module goedkeuren. De module 1771-IXE heeft hoog en bij lage temperatuur alarm dat door de gebruiker verkiesbaar is. Het bevat een groene LOOPPAS en een rode FLT-indicator op het voorpaneel voor macht en foutenstatus. Tijdens macht-omhoog, voert het self-diagnostics uit en meldt zijn status. Het verstrekt open-circuit opsporing voor het geval dat het thermokoppel ontbreekt. 1771-IXE kalibreert automatisch compensatie en aanwinst voor elk kanaal, die de behoefte van potentiometers elimineren.

AB 1771-IXE is een analoge inputmodule met Acht (8) Thermokoppel en millivoltinputkanalen. Deze module is compatibel voor installatie met om het even welke PLC5-chassis. Deze module kan voor de schaal van Celsius worden gevormd en Fahrenheit-.

Deze module is één enkele groefmodule dat direct aan de 1771 chassisgroef installeert. Het kan aan om het even welke open groef worden geïnstalleerd op voorwaarde dat de voeding voldoende wordt gerangschikt om backplane macht aan de module te verstrekken. Dit Thermokoppel/van de de modulesteun van de millivoltinput het Thermokoppeltype E, J, K, T, R en S terwijl de gesteunde millivoltwaarde +/- 100mV is. Deze module wordt voorzien van een Koude Verbindingscompensatie.

Deze module is compatibel voor gebruik in metingswaaiers zoals -270 tot 1000 Gr. Celsius, -210 tot 1200 Gr. Celsius, -270 tot 1380 Gr. Celsius, -50 tot 1780 Gr. Celsius, -270 tot 400 Gr. Celsius.

Deze module is specifiek compatibel voor gebruik in Temperatuurtoepassingen aangezien de Thermokoppelsensoren Temperatuur meetinstrumenten zijn. Bovendien, kan de verenigbaarheid van de weerstandsinput worden gebruikt om verplaatsing van apparaten, typisch in industrie automatiseringstoepassingen te meten.

Deze module heeft Temperatuurresolutie van 1 Gr. Celsius of 1 Gr. Fahrenheit. Het wordt ook voorzien van een gebruiker - bepaald hoge en lage temperatuuralarm dat met Menselijke Machin-Interface (HMI) of Toeziende Controle en Gegevensverzameling (SCADA) systemen kan worden verbonden om te controleren. Deze module zet het ontvangen millivoltsignaal in binair getal of BCD-formaat om. Het heeft Thermokoppellinearization van IPTS-68 Norm, nbs-Mn-125.
