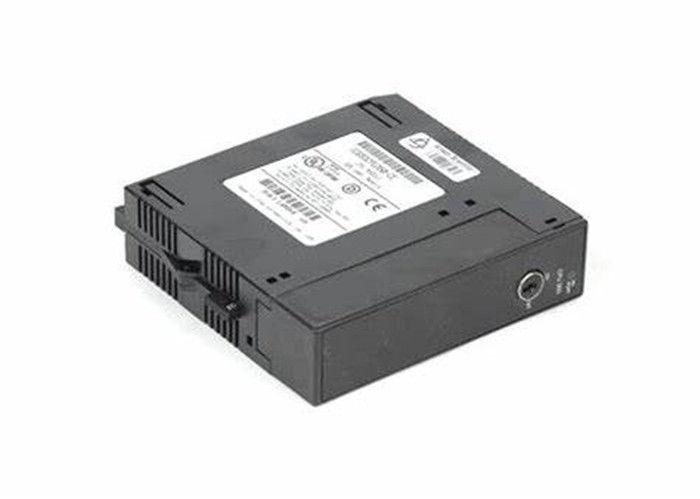

DE OUTPUT MODULE GEMENGDE I/O 120 VAC VAN GE IC693MAR590 AC INPUT/RELAY VOERDE OUTPUT 8 VAN HET 8 PUNTENrelais PUNTEN IN

DE OUTPUT MODULE GEMENGDE I/O 120 VAC VAN GE IC693MAR590 AC INPUT/RELAY VOERDE OUTPUT 8 VAN HET 8 PUNTENrelais PUNTEN IN

Productinformatie GE IC693MAR590:

GE Fanuc IC693MAR590 is een 120 Ingevoerde volt AC/lost Outputmodule af. Uitgerust met acht ingevoerde punten, wordt deze module ontworpen om met het Controlemechanisme van de Reeks 90-30 Programmeerbare Logica te werken. De acht ingevoerde punten delen een gemeenschappelijke terminal van de machtsinput en het heeft ook acht normaal-open relaiskringen. De inputkringen worden gegroepeerd maar de outputpunten zijn verdeeld in twee groepen van vier.

Elke outputgroep heeft een gemeenschappelijke terminal van de machtsoutput. De module kan drukknoppen, elektronische nabijheidsschakelaars en grensschakelaars in werking stellen toe te schrijven aan zijn inputkenmerken. De gebruiker moet enkel een externe wisselstroombron leveren.

Elke open relaiskring heeft een capaciteit van de outputomschakeling van 2 ampèren. Deze output kan worden gebruikt om ladingsapparaten te controleren zoals die door de gebruiker wordt geleverd. Bijvoorbeeld, kan de module solenoïden, indicatoren, en motoraanzetten controleren. Deze module heeft geen zekeringen maar het heeft een LEIDEN blok op bovenkant. Dit toont het statuut van de inputpunten (de hoogste rij – A1 aan A8) en de outputpunten (de bodemrij B1 aan B8).

Er is een deur op de module. De gebruikers kunnen de deurkaart voor opnameinformatie gebruiken over kringsidentificatie of kring bedrading. Deze kaart heeft een rode kleurencode, die gebruikers laat weten dat dit een module met hoog voltage is. Als gelijkaardige modellen, dit kan in of worden geïnstalleerd 5 inlast of 10 lassen grondplaat in om het in een Reeks 90-30 PLC systeem te gebruiken. Om het even welke I/O groef is compatibel met Ingevoerde IC693MAR590/lost Outputmodule af.

GE IC693MAR590 DETAILS:

Het werken Maximumstroom voor Ladingstype Het typische Contactleven

Voltage Weerstand biedende Lamp of Solenoïde (aantal Verrichtingen)
240 VAC, 120 VAC, 24 VDC 2 ampèren. 6 ampèren 200.000
240 VAC, 120 VAC, 24 VDC 1 ampère. 3 ampèren 400.000
240 VAC, 120 VAC, 24 VDC. 5 ampèren. 1 ampère 800.000

Input Ingangsstroom 12 (typisch) mA bij nominale spanning

Inputkenmerken

Nominale spanning 120 volts AC Het Voltage van de op-staat 74 tot 132 volts AC

De waaier van het inputvoltage 0 tot 132 volts AC Het Voltage van de van-staat 0 tot 20 volts AC

Input per Module 8 (één groep van acht input) De Stroom van de op-staat 6 mA (minimum)

Isolatie 1500 volts RMS tussen gebied De Stroom van de van-staat 2.2 mA (maximum) typisch Mej. 30
en logica zij 500 volts RMS Op Reactietijd typisch Mej. 30
tussen input Van Reactietijd typisch Mej. 45

Reeks ongeveer van GE-90-jaren '70 voordeel:

Met onze CPX-familie van Cpu, biedt Reeks 90-70 meer voor uw automatisering dollar-meer rekencapaciteit, meer geheugen voor uw toepassingen, en meer mededelingen en overtolligheidsmogelijkheden aan. En het verstrekt verhoogde flexibiliteit voor een verscheidenheid van toepassingen toe te schrijven aan een brede waaier van geïsoleerde en high-density VME analoge I/O modules.

De open die Architectuur op de VME-Bus norm wordt gebaseerd, Reeks 90-70 kan met duizenden raad worden gebruikt door honderden verschillende fabrikanten wordt geproduceerd een oplossing te bouwen die aan uw nauwkeurige behoeften voldoet. Deze omvatten verbindingen aan aandrijving en drijven systemen, servomotorcontrolemechanismen, ingebedde oplossingen voor visiesystemen en bus-aan-bus interfacemodules, evenals een verscheidenheid van modules beschikbaar bij GE (zie begeleidende lijst).
